Замена USB-C разъёма GameSir X2 Type-C
USB‑C штекер соединяет мобильный телефон с GameSir X2 Type‑C и является единственным каналом связи между телефоном и контроллером. Компания GameSir разработала штекер с возможностью поворота на 51° чтобы предотвратить повреждение разъёмов зарядки телефона при вставлении и извлечении устройства.
Если ваш телефон не подключается к GameSir X2 Type‑C, возможно, USB‑C штекер требует замены. Следуйте этому руководству, чтобы заменить штекер. Перед заменой штекера изучите страницу по устранению неполадок. Скорее всего плохое соединение можно исправить без замены USB‑C штекера.
Шаг 1

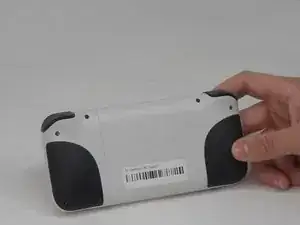

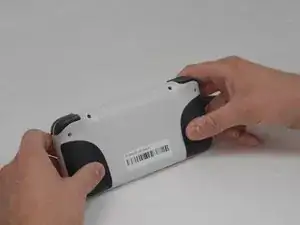

Поверните устройство так, чтобы крышка оказалась перед вами.
Шаг 2

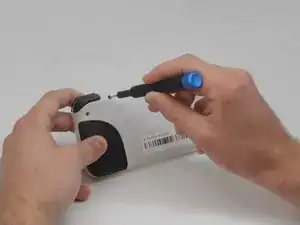

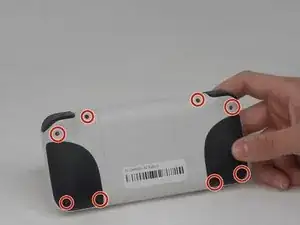

Снимите восемь винтов T6 Torx длиной 6 мм.
Шаг 3

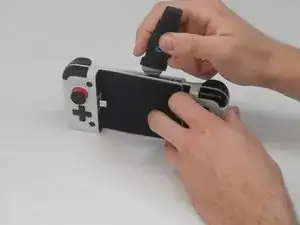

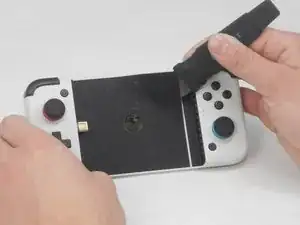

Используйте прямую кромку, чтобы снять резиновую накладку на передней части устройства.
Шаг 4

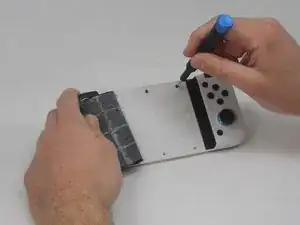

Удалите четыре винта 4,5 мм крестовой отвёрткой Phillips #000.
Шаг 5

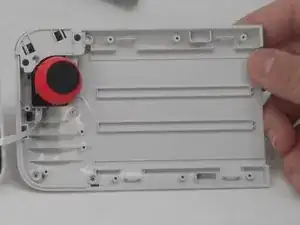

Используйте прямую кромку, чтобы поддеть корпус контроллера, следуя по стыку корпуса.
Потребуется некоторое усилие, но будьте осторожны, чтобы не повредить защёлки, скрепляющие корпус контроллера.
Шаг 6

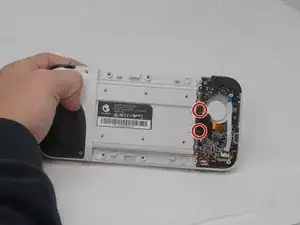

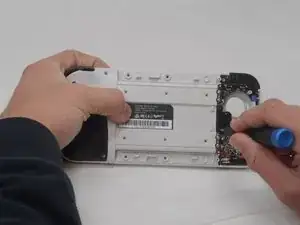

Снимите два винта с крестообразной шляпкой длиной 6 мм.
Шаг 7

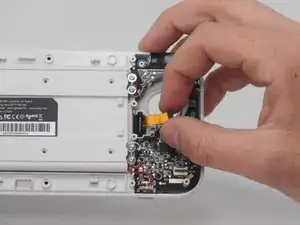

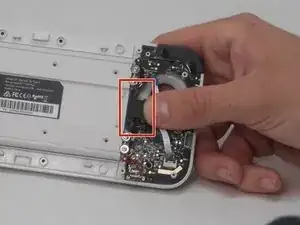

Аккуратно снимите пластиковый зажим со штекера.
Шаг 8

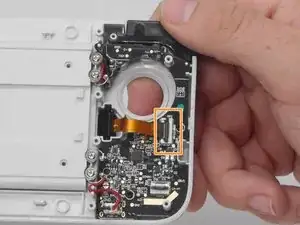

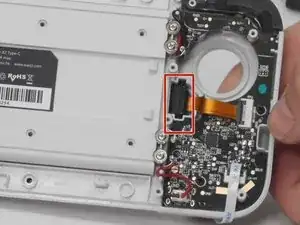

Определите, где ленточный кабель подключается к плате.
Поднимите чёрную фиксирующую защёлку ZIF, удерживающую ленточный кабель, в верхнее положение.
Аккуратно извлеките ленточный кабель из разъёма на плате.
Шаг 9

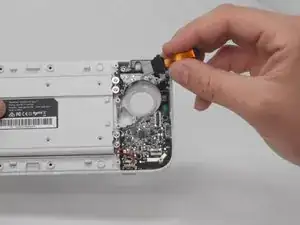

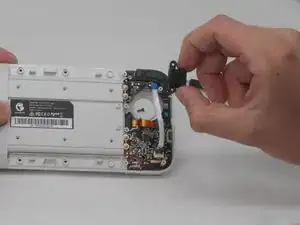

Как только крышка со штекера снята и ленточный кабель освобождён от защёлки, аккуратно оттяните USB‑C штекер от устройства.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
