Замена материнской платы PSP 2000

Положите PSP экраном вниз так, чтобы привод UMD был сверху.

Найдите крышку отсека аккумулятора и откройте её.

Извлеките аккумулятор.

На этом шаге требуется снять гарантийную наклейку. Снятие наклейки аннулирует гарантию. Согласно FTC, её снятие не лишит вас гарантии.

Найдите наклейку в отсеке аккумулятора с надписью: "En: Warranty Void if Seal Damaged."

Снимите наклейку с помощью инструментов для вскрытия PSP.

Под наклейкой находится винт Phillips 5 мм, необходимый в следующем шаге.

Удалите четыре винта Phillips 5 мм из корпуса.

Если винты застряли в корпусе, можно использовать намагниченную отвёртку, чтобы вытащить их.

Снимите следующие винты вокруг рамки:

Два винта Phillips 4 мм

Один винт Phillips 5 мм

Два более коротких винта 4 мм находятся в верхней части PSP; более длинный винт 5 мм — внизу.

Осторожно подденьте переднюю рамку корпуса с помощью инструмента для вскрытия PSP.

Начните с правой стороны рамки и аккуратно продвигайте инструмент вокруг стороны.

Если хотите очистить кнопки управления или крестовину, их можно аккуратно вынуть после снятия передней панели и протереть.

Снимите панель «Home», осторожно поддев её слева и справа инструментами для вскрытия. Поднимите панель из устройства.

К панели «Home» прикреплён шлейф. Будьте осторожны, чтобы не повредить кабель при снятии панели.

После снятия панели «Home» аккуратно подденьте дисплей с помощью инструментов для вскрытия.

К нижней части ЖК-экрана присоединён ещё один шлейф. Будьте осторожны, чтобы не повредить разъёмы при снятии.

Поднимите чёрные фиксирующие язычки разъёмов шлейфов с помощью инструмента для вскрытия. Потяните шлейфы к нижней части PSP, чтобы отключить.

Осторожно извлеките дисплей.

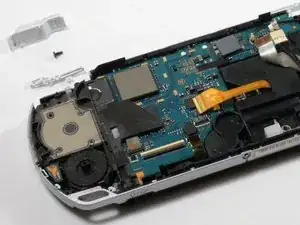

Удалите два винта Phillips 4.5 мм с левой стороны PSP.

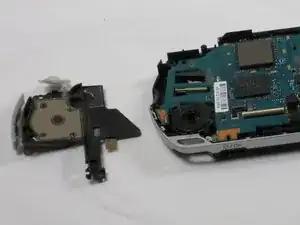

Снимите левый триггер вместе с пластиковой скобой под ним, сдвинув их.

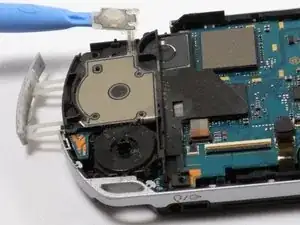

Осторожно подденьте левую кнопку триггера с помощью инструментов для вскрытия.

Кнопка приклеена к корпусу. При необходимости её можно заново приклеить термоклеем после снятия.

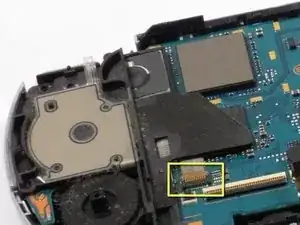

Используйте инструмент для вскрытия, чтобы приподнять коричневый язычок на разъёме и снять шлейф горизонтально.

Осторожно извлеките разъём для карты памяти, потянув его прямо наружу.

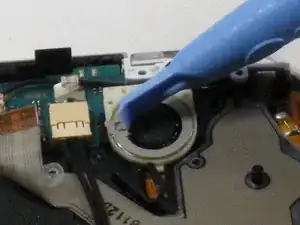

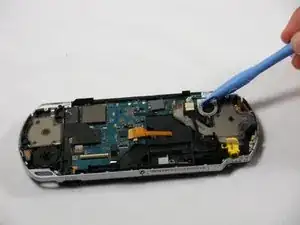

С помощью инструментов для вскрытия нажмите на защёлку с левой стороны динамика, чтобы освободить его.

Будьте осторожны, чтобы не проколоть динамик в процессе.

Снимите динамик, повернув его против часовой стрелки (влево, как винт).

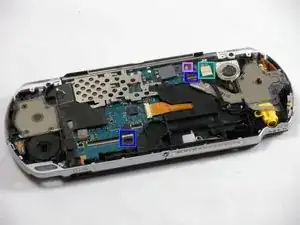

Отключите следующие четыре соединения:

Два шлейфа — переверните защёлки и извлеките горизонтально.

Один зажим для проводов — используйте инструмент для вскрытия, чтобы поддеть его и приподнять вертикально.

Одна проводная колодка — отсоедините горизонтально пальцами, инструментом для вскрытия или пинцетом.

Шлейф рядом с зажимом для проводов имеет коричневый язычок, который следует приподнять инструментом для вскрытия перед снятием. Будьте осторожны, чтобы не повредить шлейф или разъём.

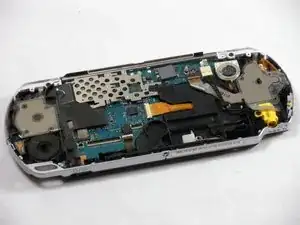

Снимите металлические экраны, аккуратно приподняв их инструментом для вскрытия.

Дважды проверьте, что все соединения с платой отключены, чтобы избежать повреждения PSP.

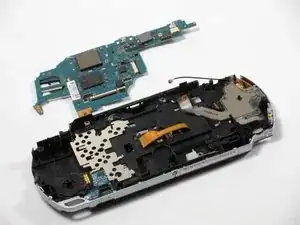

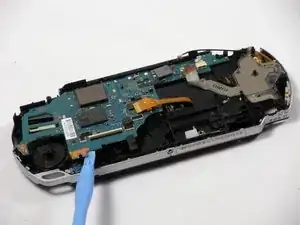

С помощью инструмента для вскрытия аккуратно приподнимите материнскую плату от основания.
