Замена дверцы UMD на PSP 1000

Переверните PSP так, чтобы задняя сторона была обращена к вам.

Найдите кнопку крышки батарейного отсека на задней левой стороне PSP.

Нажмите кнопку и снимите крышку батарейного отсека.

Используя палец, извлеките батарею вверх из корпуса, как показано.

Удалите четыре винта, показанные, крестовой отверткой Phillips #00.

Вам потребуется отодвинуть гарантийную наклейку, чтобы получить доступ к винту в нижнем левом углу.

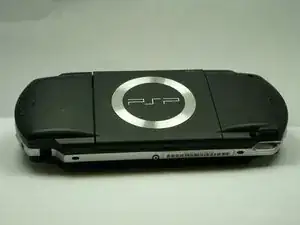

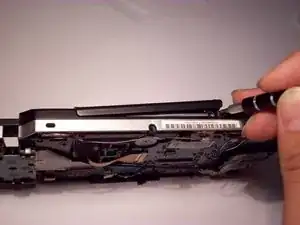

Снимите винт с нижней стороны PSP. Держите его отдельно от остальных винтов.

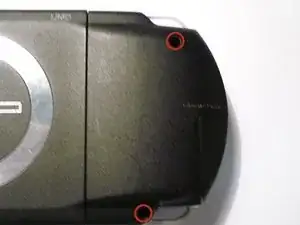

Удалите винты с правой задней стороны внутри отверстий.

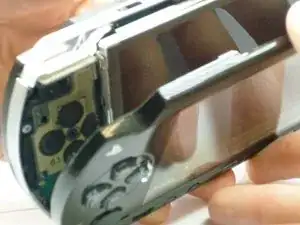

Осторожно отделите наружный пластиковый корпус от остальной части системы, как показано.

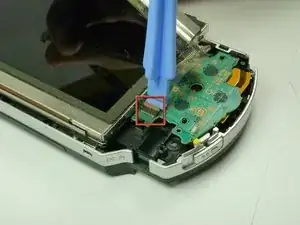

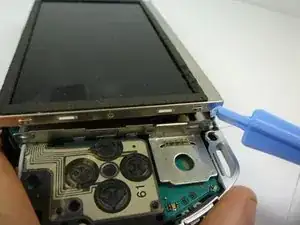

Плата кнопок у основания ЖК-экрана удерживается двумя защёлками.

Подденьте эти защёлки над выступами с помощью инструмента для вскрытия PSP. Это освободит защёлки.

Плата кнопок всё ещё прикреплена к PSP плоским кабелем!

Плоский кабель платы кнопок фиксируется защёлкой. Поднимите защёлку вверх, отводя её от кабеля.

Оттяните кабель от защёлки.

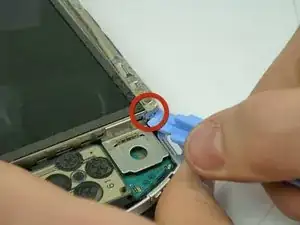

ЖК-экран удерживается рамкой экрана схожими защёлками. Вставьте тонкий инструмент между защёлкой и экраном и аккуратно подденьте, одновременно начиная поднимать экран.

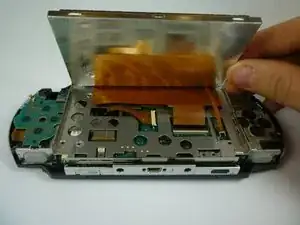

ЖК-экран всё ещё прикреплён плоскими кабелями. Аккуратно приподнимите экран, чтобы их не повредить.

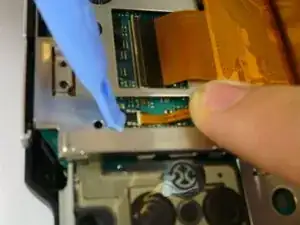

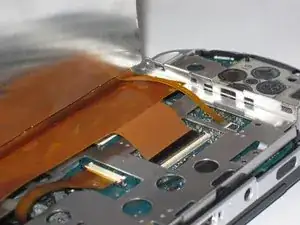

Тонкий плоский кабель открывается с противоположной стороны от той, в которую он входит. Откройте защёлку в сторону от кабеля. Защёлка поднимется и освободит кабель. Поместите инструмент за чёрную часть, затем подденьте чёрную пластиковую деталь.

Широкий плоский кабель открывается с той же стороны, к которой кабель присоединяется, и отводится от кабеля.

Обе эти защёлки — чёрные детали.

Осторожно оттяните плоские кабели от защёлок. Теперь ЖК-экран можно снять.

При сборке будьте внимательны при защёлкивании — маленькая защёлка очень легко ломается.

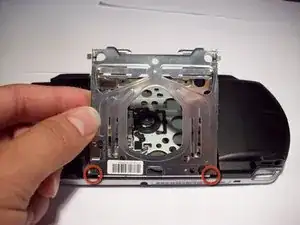

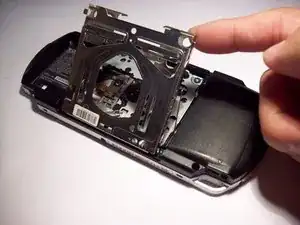

Теперь, когда ЖК-экран снят, открутите два винта, отмеченные красным.

Сначала переверните PSP лицевой стороной вниз, чтобы привод UMD был сверху.

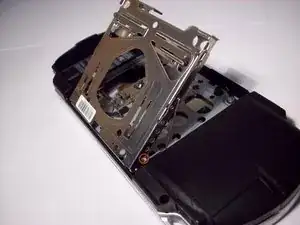

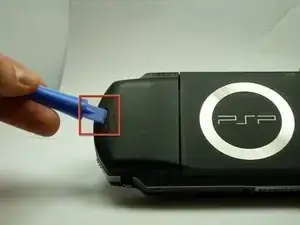

Затем, используя небольшую плоскую отвертку, подденьте нижний левый угол вверх.

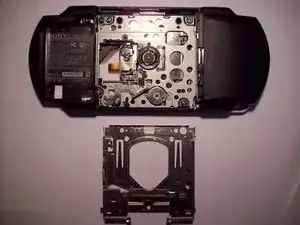

Правая сторона выйдет после освобождения левой защёлки. Может потребоваться небольшая подстройка, без чрезмерной силы.

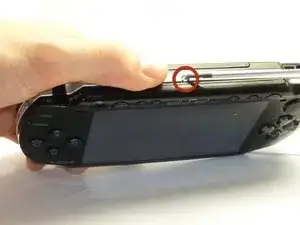

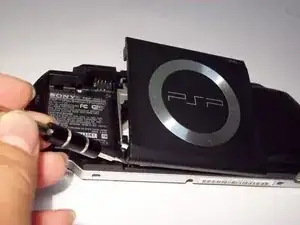

СНАЧАЛА, при ориентированной вверх PSP, открутите чёрный винт внизу справа от дверцы UMD рядом с правым динамиком — это облегчит последующее поддевание дверцы UMD.

Удерживая лоток с левой стороны, сдвиньте его вправо.

Снимите лоток.

Поскольку проблема заключалась в ослабшей дверце, очистите все детали от грязи и мусора.

Выровняйте лоток по двум петлям внизу и сдвиньте лоток влево, возвращая на место. Защёлка должна оставаться над рамкой UMD.

Надавите слегка на левую сторону, опуская лоток в исходное положение.

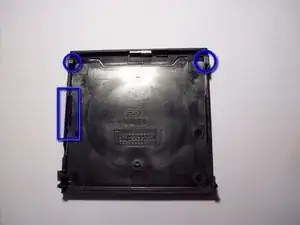

Следующий шаг немного сложен. Обратите внимание на паз для пружинной тяги и паз для лотка UMD в углах.

Переверните PSP так, чтобы нижняя часть была обращена вверх.

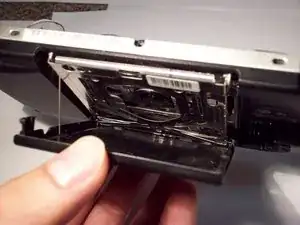

Сначала вставьте лоток UMD в пазы на крышке UMD. После их установки зафиксируйте пружину в её паз.

Осторожно закройте дверцу PSP, удерживая лоток UMD и пружину в их пазах.

Вставьте левую сторону дверцы первой, затем правую петлю.

Это можно сделать вручную или с помощью плоской отвертки.
