Замена привода UMD PSP 2000

Положите PSP лицевой стороной вниз так, чтобы привод UMD был направлен вверх.

Найдите крышку батарейного отсека и откройте её.

Извлеките батарею из отсека.

На этом этапе требуется снять гарантийную наклейку. Снятие наклейки приведёт к аннулированию гарантии. Согласно FTC, снятие наклейки не аннулирует гарантию.

Найдите наклейку в батарейном отсеке с надписью: "En: Warranty Void if Seal Damaged."

Снимите наклейку с помощью инструментов для открытия PSP.

Под наклейкой находится винт Phillips 5 мм, который потребуется на следующем шаге.

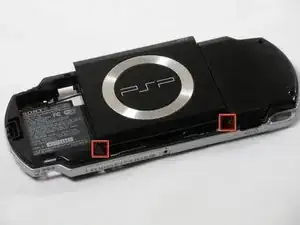

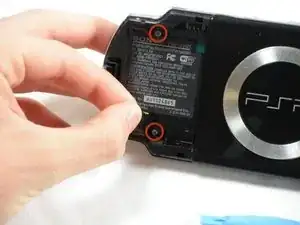

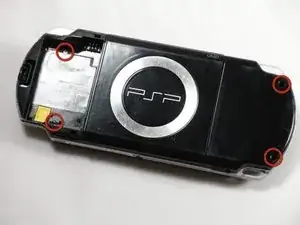

Удалите четыре винта Phillips 5 мм, удерживающие корпус.

Если винты застревают в корпусе, можно использовать намагниченную отвертку, чтобы подтянуть их наружу.

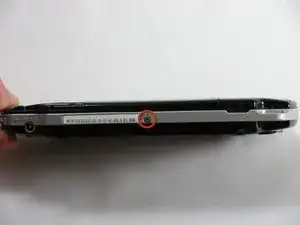

Снимите следующие винты вокруг рамки (bezел):

Два винта Phillips 4 мм

Один винт Phillips 5 мм

Два коротких винта 4 мм расположены в верхней части PSP; более длинный винт 5 мм — внизу.

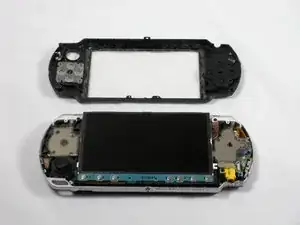

Осторожно подденьте переднюю рамку от корпуса с помощью инструмента для вскрытия PSP.

Начните с правой стороны рамки и аккуратно продвигайте инструмент вдоль стороны.

Если Вы хотите почистить кнопки управления или крестовину, их можно легко вынуть после снятия передней панели и протереть.

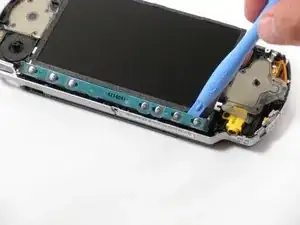

Снимите панель Home, аккуратно поддев её слева и справа инструментами для вскрытия. Поднимите панель и извлеките из устройства.

Панель Home соединена шлейфом с платой. Будьте осторожны, чтобы не повредить шлейф при удалении панели.

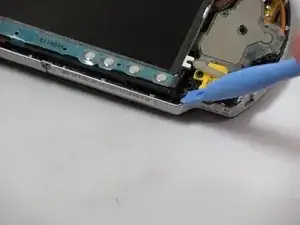

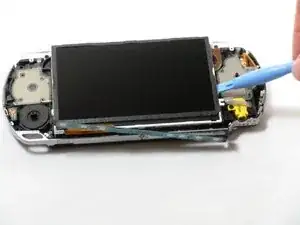

Сдвиньте дисплей вверх, аккуратно поддев его инструментами для вскрытия.

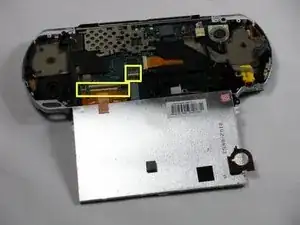

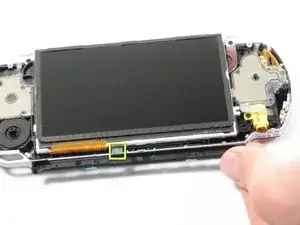

Снизу ЖК-дисплея подключён ещё один шлейф. Будьте осторожны, чтобы не повредить разъёмы при снятии.

Поднимите чёрные защёлки на разъёмах шлейфов с помощью инструмента для вскрытия. Потяните шлейфы к нижней части PSP, чтобы отсоединить.

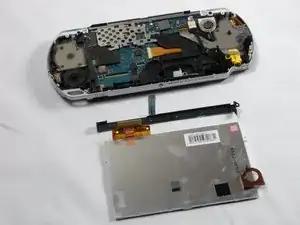

Аккуратно извлеките дисплей.

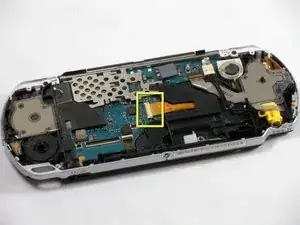

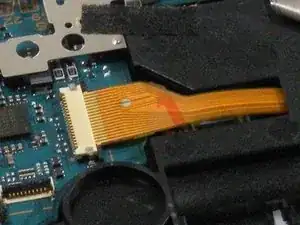

Осторожно отсоедините шлейф привода UMD от платы. Используйте инструменты для вскрытия PSP, чтобы сдвинуть чёрные защёлки разъёма горизонтально и освободить шлейф.

Этот разъём нельзя вынимать вертикально. Вертикальное извлечение повредит разъём и/или шлейф.

На этом этапе полезно заклеить свободные металлические детали малярной лентой, чтобы они не выпали, пока PSP находится в перевёрнутом положении.

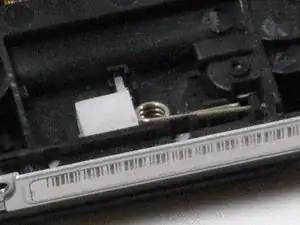

Лицевой стороной PSP к себе найдите маленький белый пластиковый блок с прикреплённой металлической пружиной.

Извлеките белый пластиковый блок и пружину из PSP.

Если пружина не будет полностью вынута, существует риск сломать дверцу UMD при дальнейшем разборе.

Разместите PSP так, чтобы устройство UMD было направлено вверх.

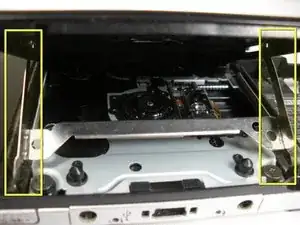

Откройте привод UMD и найдите алюминиевую защёлку выброса UMD. Сожмите верхние лапки внутрь, чтобы вывести их из зацепления с дверцей UMD.

Теперь защёлку выброса UMD можно легко вынуть.

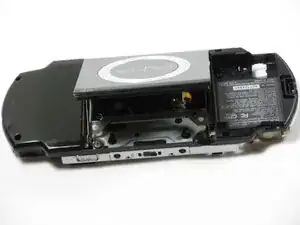

Осторожно подденьте левую сторону дверцы UMD, чтобы снять её.

Будьте осторожны, чтобы не сломать пластиковые выступы, фиксирующие дверцу, иначе привод UMD не будет корректно открываться.

Сняв дверцу UMD, найдите и удалите четыре винта Phillips 4 мм, удерживающие привод UMD на месте.

Если Вы ещё не отсоединили шлейф UMD, сделайте это сейчас, чтобы не повредить его при извлечении привода.

Если Вы ещё не отсоединили шлейф UMD сделайте это сейчас, чтобы не повредить его при извлечении привода.

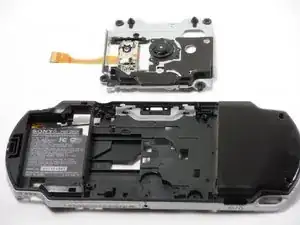

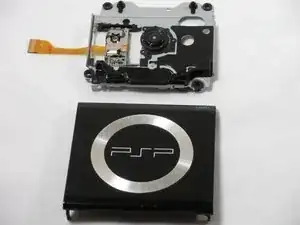

После отвинчивания четырёх винтов привод UMD можно извлечь. Аккуратно поднимите привод из гнезда.

Следите, чтобы не повредить шлейф UMD (соединяющий привод с платой) при извлечении.

Это хорошее время для очистки лазерной головки или других компонентов внутри привода UMD.
