Замена дисплея PSP Go

Открутите четыре винта с крестовой шлицем на задней панели PSP Go.

Поверните PSP так, чтобы была видна верхняя часть устройства.

Открутите два винта с крестовой шлицем рядом с кнопками громкости.

Используйте пластиковый инструмент для вскрытия по периметру задней крышки, чтобы ослабить её со всех сторон.

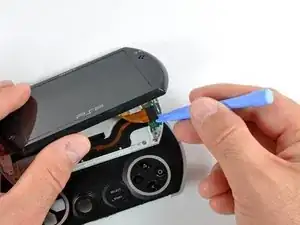

Откройте заднюю крышку, аккуратно приподняв правую сторону и повернув её влево (как при открывании книги).

Будьте осторожны и не поворачивайте заднюю крышку снизу, иначе вы сломаете пластиковые отверстия для винтов в верхней части устройства.

Аккуратно потяните верхнюю крышку вверх, чтобы снять её с корпуса.

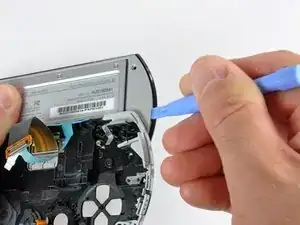

Используйте пластиковый инструмент для вскрытия, чтобы осторожно откинуть разъём левой триггерной кнопки вверх.

Открутите единственный винт с крестовой шлицем, удерживающий триггер. Снимите триггер и прижимную пластину с PSP Go.

При необходимости повторите шаги 2 и 3, чтобы снять правую триггерную кнопку.

Не отдирайте наклейку от левого экранирующего экрана EMI. Это обнажит надпись "VOID VOID" и аннулирует вашу гарантию!

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть наклейку «Warranty Void». Начните с одного края, как показано, и проведите инструментом из стороны в сторону, пока наклейка не будет снята только с батареи.

Осторожно оттяните наклейку от разъёма батареи только настолько, чтобы разъём был виден.

Застройте пластиковый инструмент между разъёмом и платой и аккуратно потяните разъём вверх.

Следите, чтобы не отключить белую гнездовую часть разъёма на плате — отключайте только сам разъём.

Используйте пластиковый инструмент для вскрытия, чтобы вытащить батарею, стараясь не зацепить наклейку «Warranty Void».

При установке новой батареи убедитесь, что держите наклейку с гарантией, чтобы не положить батарею поверх неё.

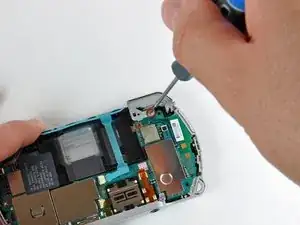

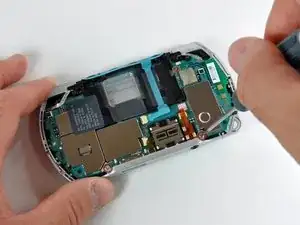

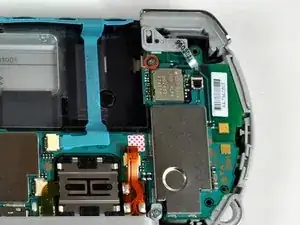

Снимите один винт с крестовой шлицем, крепящий плату к внутренней части корпуса.

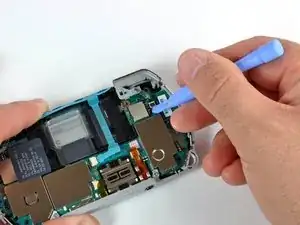

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно откинуть разъём правой триггерной кнопки вверх.

Открутите единственный винт с крестовой шлицем, удерживающий триггер. Снимите триггер и прижимную пластину с PSP Go.

Используйте отвёртку #00 Phillips, чтобы открутить оба винта нижней панели.

Снимите нижнюю панель, приподняв её от устройства.

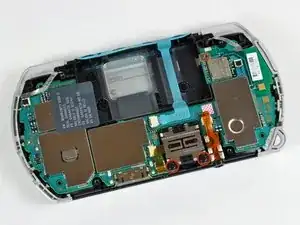

Снимите винты, удерживающие разъём для наушников и аналоговый джойстик, с помощью отвёртки #00 Phillips.

Будьте очень осторожны при отключении следующих кабелей. Разъёмы не имеют откидывающихся защёлок; просто удерживайте каждый кабель и тяните его из разъёма.

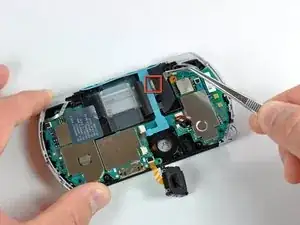

Отключите кабель кнопки громкости с помощью пинцета. Осторожно, чтобы не повредить кабель.

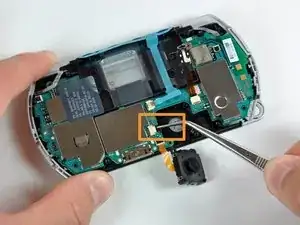

Отключите кабель кнопок Start/Select так же. Удерживайте чёрную пластиковую тягу кабеля.

Используйте пинцет, чтобы вытащить прозрачную пластиковую крышку батареи.

Обратите внимание на маленький металлический язычок и паз (отмечены красным), в который вставляется прозрачная пластиковая крышка. Убедитесь, что при сборке вы правильно установите крышку.

Плата всё ещё соединена с дисплеем, поэтому не вынимайте её полностью из корпуса!

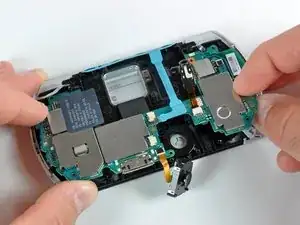

Аккуратно приподнимите плату немного вверх в её посадочном месте.

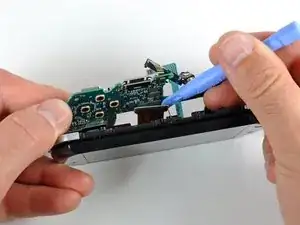

Используйте пластиковый инструмент для вскрытия, чтобы отключить кабель дисплея от платы.

При поддевании платы крестовина может выпасть.

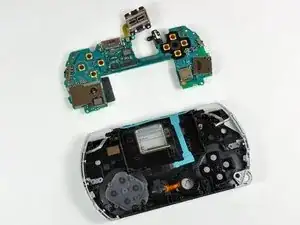

Плата теперь должна быть свободна от остальной части устройства.

При сборке убедитесь, что правильно выровняли кнопку питания с рычажком кнопки питания на плате.

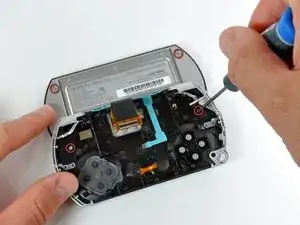

Используйте отвёртку #00 Phillips, чтобы снять четыре винта дисплея.

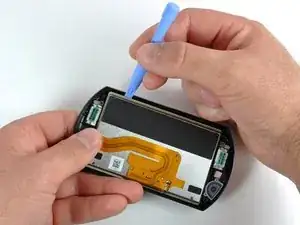

Застройте пластиковый инструмент для вскрытия в указанном на первом изображении месте и слегка отделите металлическую рамку от пластиковой передней панели.

Проведите пластиковым инструментом по периметру дисплея, увеличивая зазор между металлической рамкой и передней панелью.

Передняя панель теперь должна быть отделена от металлической рамки. Однако она всё ещё соединена с рамкой, поэтому не снимайте её полностью.

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить кабель дисплея от остальной части устройства.

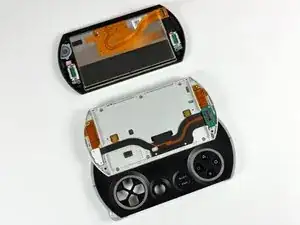

PSP Go теперь должна выглядеть аналогично второму изображению.

Будьте очень осторожны при выполнении этой операции! Если приложить слишком большое давление к дисплею, вы рискуете его треснуть.

Вставьте пластиковый инструмент для вскрытия между пластиковой передней панелью и дисплеем. Будьте очень внимательны и вставляйте его в том же месте, что показано на первом изображении.

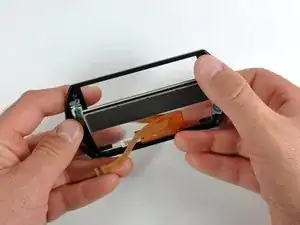

Проведите пластиковым инструментом вдоль всей длины дисплея. Это должно ослабить клей, скрепляющий дисплей с пластиковой передней панелью.

Поверните дисплей на 180 градусов и освободите нижнюю сторону дисплея таким же образом.

Осторожно отделите дисплей от передней панели.

При сборке сопоставьте ориентацию логотипа PSP на дисплее с логотипом Sony на передней панели PSP Go.
