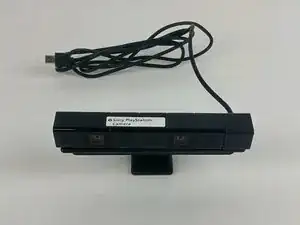

Замена материнской платы камеры Sony PlayStation

Консоли

Это руководство поможет выполнить замену материнской платы/модуля камеры Sony PlayStation. Камеры приклеены эпоксидной смолой к плате, поэтому при необходимости замены любой из камер потребуется замена всего блока.

Внешний корпус легко царапается, если устройство не держать аккуратно во время вскрытия. Если внешний вид для Вас не важен, это не будет проблемой.

Найти шов для начала разделения корпуса может быть сложно. Использование фонарика или хорошо освещённого места поможет найти шов под нужным углом. Это может быть полезно на этом этапе.

Шаг 1

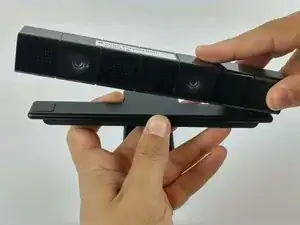

Отсоедините камеру от крепления, чтобы получить доступ к нижней части камеры.

Шаг 2

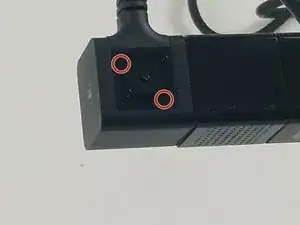

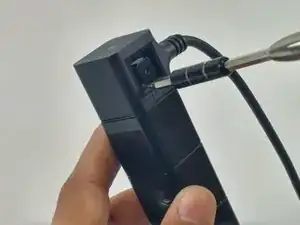

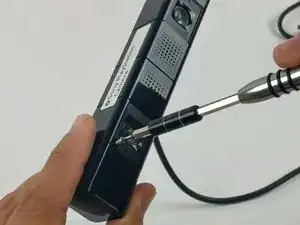

Используя отвёртку PH000, выкрутите два винта Phillips #000 длиной 6.5 мм, расположенные под точкой соединения крепления, где кабель входит в корпус.

Шаг 3

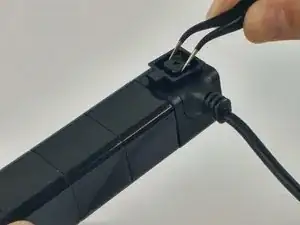

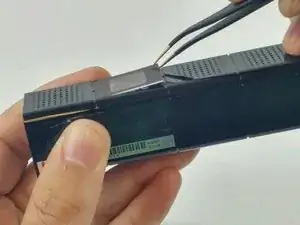

Пинцетом снимите крышку, удерживающую втулку кабеля на месте.

Шаг 4

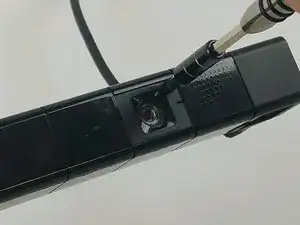

Пинцетом снимите обе поликарбонатные защитные пластины объективов.

Поднимайте пластины медленно, чтобы они не треснули и не сломались.

Шаг 5

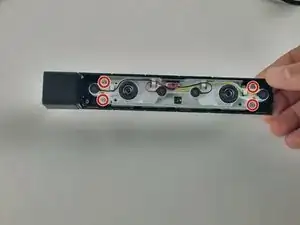

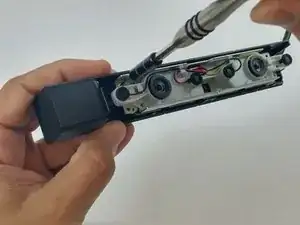

Используя отвёртку PH0, выкрутите два винта Phillips #0 длиной 3.2 мм, расположенные под защитными пластинами.

Шаг 6

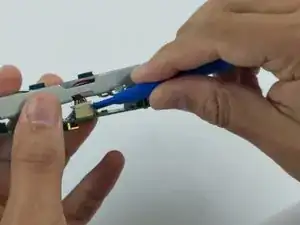

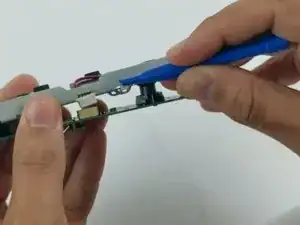

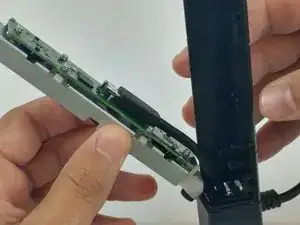

Крайне аккуратно отделите переднюю часть корпуса от задней с помощью металлической лопатки или рычажного инструмента. Корпус легко царапается.

Стыки корпуса трудно заметить. Они выглядят как очень тонкая линия в пластике. Начните с лёгкого давления, пока шов не разойдётся, позволяя инструменту поддеть корпус.
