Замена материнской платы PlayStation Move

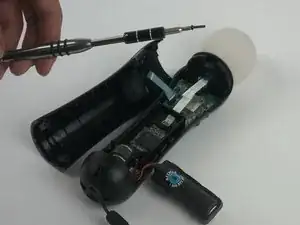

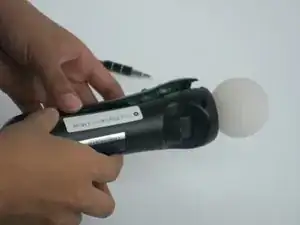

Используя отвёртку с крестообразным шлицем №0, удалите четыре 10-мм винта, расположенных на задней стороне устройства.

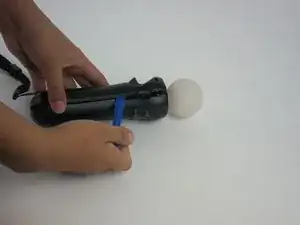

Вставьте пластиковое приспособление для вскрытия в выемку.

Аккуратно двигайте инструмент вперед и назад, чтобы безопасно открыть крышку.

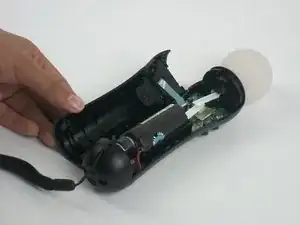

Далее раздвиньте корпус вручную.

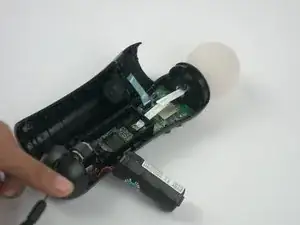

После открытия устройства поднимите батарею из чёрного пластикового держателя.

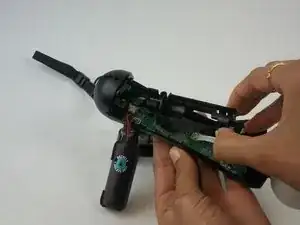

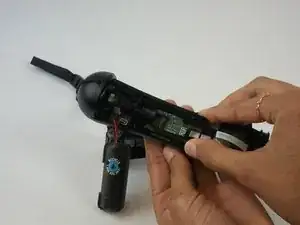

Осторожно извлеките батарею, убедившись, что её провода всё ещё подключены внутри устройства.

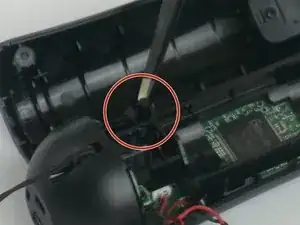

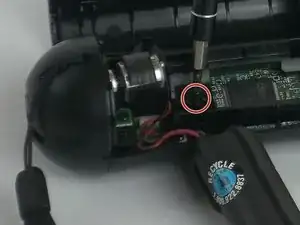

Используя отвёртку с крестообразным шлицем, удалите 9-мм винт, расположенный справа от батареи, который крепит внутреннюю пластиковую рамку.

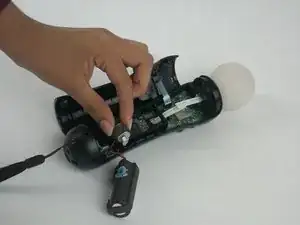

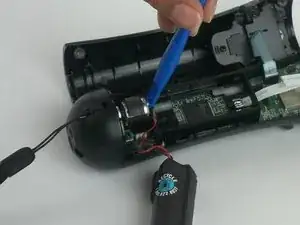

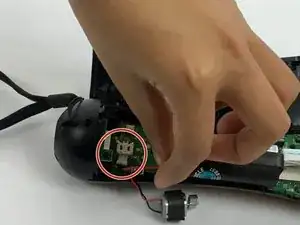

Пластиковым приспособлением для вскрытия аккуратно извлеките серую цилиндрическую деталь (вибратор), припаянную к проводу.

Аккуратно извлеките небольшую серую цилиндрическую деталь (вибратор).

Удаление этой детали упрощает доступ к соединению проводов батареи и её извлечению.

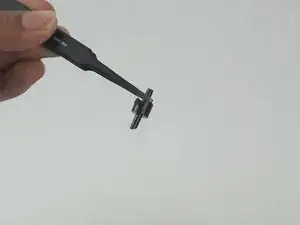

С помощью пинцета удалите маленькую деталь с цилиндрическим верхом, расположенную слева от внутренней пластиковой рамки.

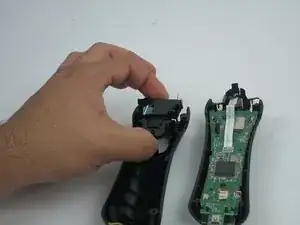

Одной рукой удерживайте устройство, другой сожмите внутреннюю пластиковую рамку.

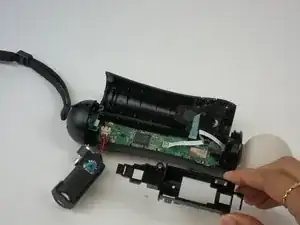

Удалите рамку, сжав её, затем поднимите и потяните на себя.

При снятии рамки будьте предельно осторожны, чтобы не повредить рамку или материнскую плату.

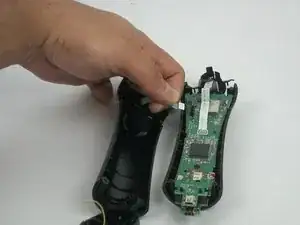

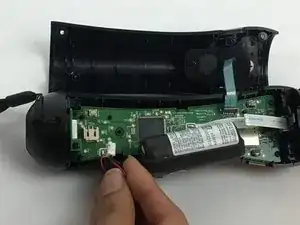

Аккуратно потяните за белую деталь, соединяющую батарею и разъём.

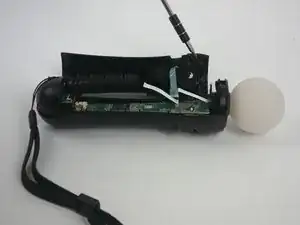

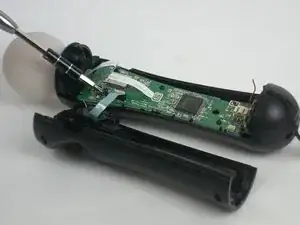

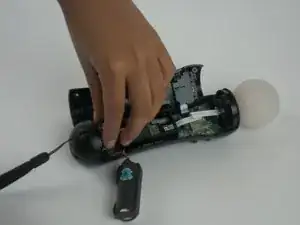

Удалите пять 1,2-мм винтов с верхней части контроллера.

Если Вы заменяете кнопку спуска, переходите к шагу 13.

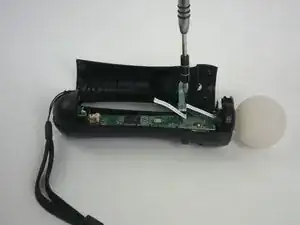

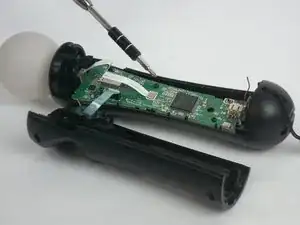

Удалите два 1,2-мм винта с крестообразным шлицем №1.

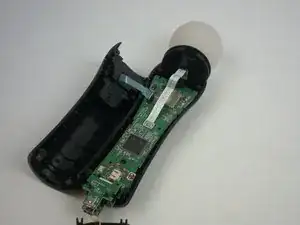

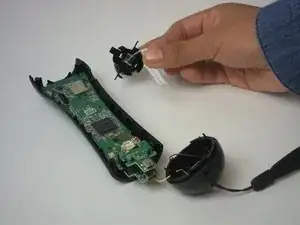

Осторожно извлеките белую круглую деталь сверху, не удаляя при этом светодиод изнутри.

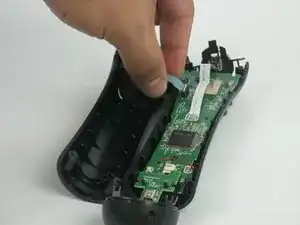

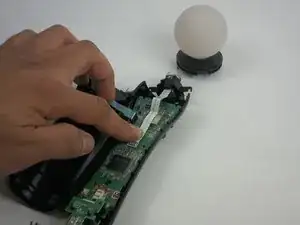

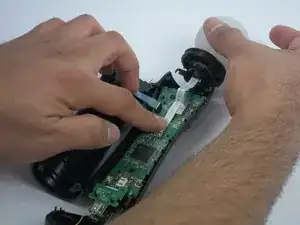

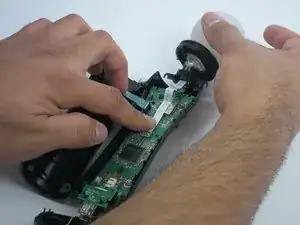

Отсоедините синюю полоску, подключённую к кнопке спуска, от материнской платы.

Будьте осторожны, аккуратно отсоединяя полоску от материнской платы. Она может порваться при чрезмерном усилии.

Удалите кнопку спуска из контроллера.

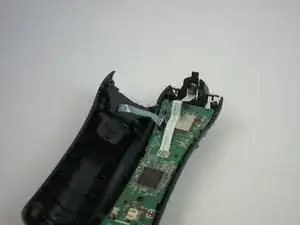

Удалите светодиод, извлечь белую полоску.

Если Вы заменяете светодиод, переходите к шагу 17.

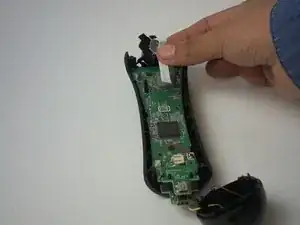

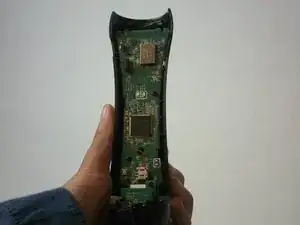

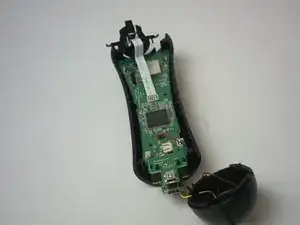

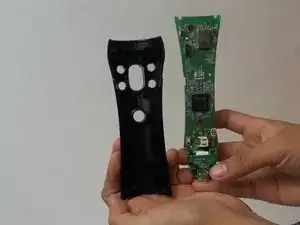

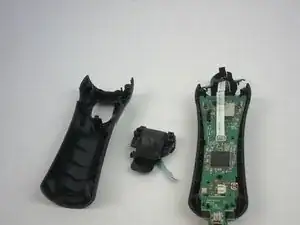

Удалите материнскую плату из пластикового корпуса.
