Замена светодиодного светильника PlayStation Move

С помощью крестовой отвертки Phillips #0 выньте четыре винта длиной 10 мм, расположенные на задней части устройства.

Вставьте пластиковый инструмент для вскрытия в выемку.

Аккуратно совершайте возвратно-поступательные движения, чтобы безопасно отщелкнуть крышку.

Далее раздвиньте её руками.

После открытия устройства выньте аккумулятор из черного пластикового держателя.

Осторожно извлекайте аккумулятор и убедитесь, что его провода все ещё подключены внутри.

С помощью крестовой отвертки снимите винт длиной 9 мм, расположенный справа от аккумулятора, который крепит внутреннюю пластиковую рамку.

Пластиковым инструментом для вскрытия аккуратно извлеките серый цилиндрический элемент (вибромотор), который также подсоединён проводом.

Аккуратно выньте маленький серый цилиндрический элемент (вибромотор).

Удаление этого элемента облегчает доступ к разъёму проводки аккумулятора и его снятие.

Пинцетом удалите маленькую деталь с цилиндрической верхушкой, расположенную слева от внутренней пластиковой рамки.

Одной рукой удерживайте устройство, другой сожмите внутреннюю пластиковую рамку.

Уберите рамку, сжав её, затем приподнимите и потяните на себя.

При снятии рамки будьте крайне осторожны, чтобы не повредить рамку или плату.

Аккуратно потяните за белый разъём, соединяющий аккумулятор с коннектором.

Снимите пять винтов длиной 1,2 мм с верхней части контроллера.

Если вы заменяете **курок**, переходите к шагу 13.

Снимите два винта 1,2 мм крестовой отверткой Phillips #1.

Осторожно снимите круглый белый элемент в верхней части, не извлекая встроенный светодиод.

Снимите синюю ленту, соединённую с курком, с материнской платы.

Аккуратно отсоединяйте её от материнской платы. Лента может порваться при чрезмерном усилии.

Извлеките курок из контроллера.

Снимите светодиод, удалив белую полоску.

Если вы заменяете **светодиод**, переходите к шагу 17.

Извлеките материнскую плату из пластикового корпуса.

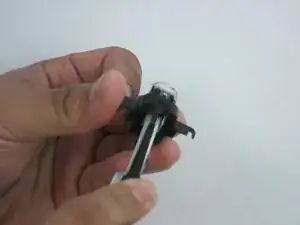

Вставьте пинцет между корпусом светодиода и прозрачной пластиковый крышкой светодиода.

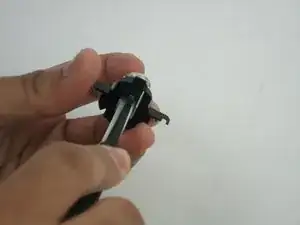

Подденьте край защёлки прозрачной крышки светодиода, чтобы можно было снять крышку.

Повторите предыдущий шаг с другой стороны.

Снимите крышку светодиода.

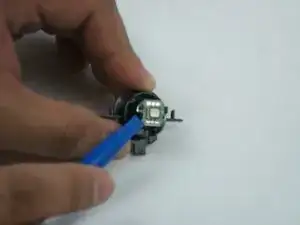

Удалите плату светодиода, поддев плату с помощью синего инструмента для вскрытия.

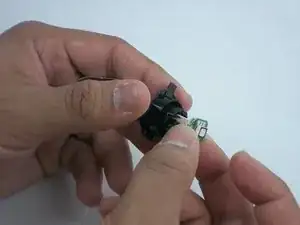

Когда плата ослабнет, выньте плату светодиода.
