Замена правого джойстика PlayStation Vita
Это руководство проведёт Вас через процесс установки правого джойстика на PlayStation Vita.
Шаг 1

Выключите питание и извлеките карту памяти.
Используя отвертку Phillips #00, удалите четыре винта 6,4 мм на задней крышке.
Шаг 2


Используя ноготь или лопатку, подденьте крышку порта для аксессуаров на верхней части устройства.
Используя отвертку Phillips #00, удалите два винта 5,4 мм, скрытые под крышкой порта для аксессуаров.
Шаг 3

Удалите два винта Phillips #00 5,4 мм в нижней части устройства рядом с разъёмом зарядки.
Шаг 4


Начиная с боков устройства, используйте пластиковую плоскую отвёртку, чтобы разъединить переднюю и заднюю панели корпуса.
Продолжайте аккуратно обходить устройство, поддев его по окружности.
Панели всё ещё соединены проводами. Вы можете повредить соединения, если полностью оторвёте панели.
Шаг 5

Аккуратно разъедините две части корпуса, следя за разъёмами батареи и контроллера сенсорного экрана, которые их удерживают вместе.
Шаг 6

Используя лопатку, освободите гибкий кабель контроллера сенсорного экрана, аккуратно поддев разъём вверх.
Шаг 7

Освободите кабель батареи, аккуратно поддев разъём лопаткой вверх.
Шаг 8

Разъедините переднюю и заднюю панели корпуса.
Шаг 9


Используя заострённый конец лопатки, отсоедините три разъёма антенных кабелей в верхней части модуля беспроводной связи.
Выведите антенные кабели из корпуса модуля беспроводной связи. Отведите провода в сторону.
Шаг 10

Зацепите лопаткой язычок на кожухе модуля беспроводной связи и отпустите его.
Осторожно подденьте и снимите кожух модуля беспроводной связи.
Шаг 11

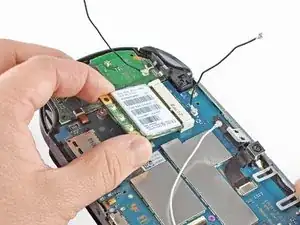

Снимите два винта Phillips #00 4,4 мм на модуле беспроводной связи.
Модуль беспроводной связи сам отожмётся под углом.
Вытащите модуль беспроводной связи.
Шаг 12

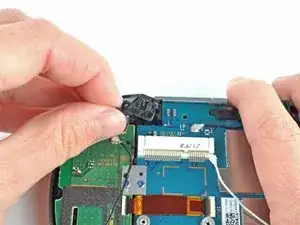

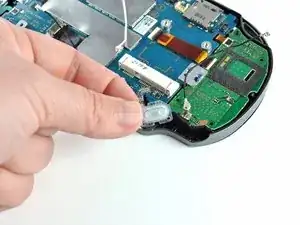

Подденьте лопаткой корпус правой кнопки-плеча и отложите его в сторону.
Шаг 13

Снимите полупрозрачную пластиковую крышку правой кнопки-плеча.
Шаг 14


Освободите разъём гибкого кабеля правой кнопки-плеча, аккуратно поддев язычок лопаткой.
Пинцетом вытяните гибкий кабель из разъёма.
Шаг 15

Используя лопатку, аккуратно оторвите правую кнопку-плечо от лёгкого клеевого слоя, фиксирующего её к корпусу.
Шаг 16

Острым концом лопатки отсоедините антенный кабель на правой плате кнопок.
Снимите антенный кабель.
Шаг 17

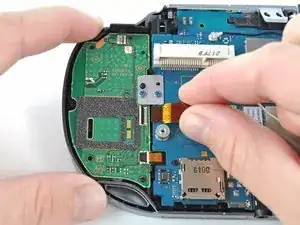

Используя лопатку, подденьте и отпустите разъём ZIF на правой плате кнопок.
Осторожно вытяните гибкий кабель из разъёма. Отведите гибкий кабель в сторону.
Шаг 18

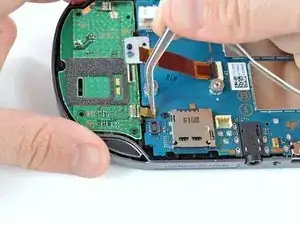

Освободите язычок на небольшом разъёме гибкого кабеля, поддев его лопаткой.
Пинцетом аккуратно извлеките гибкий кабель из разъёма. Отведите гибкий кабель в сторону.
Шаг 19

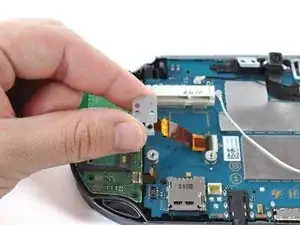

Удалите два винта Phillips #00 5,0 мм с металлической планки, закрепляющей правую плату кнопок на материнской плате.
Снимите металлическую планку, при необходимости поддев её лопаткой, чтобы вынуть.
Шаг 20

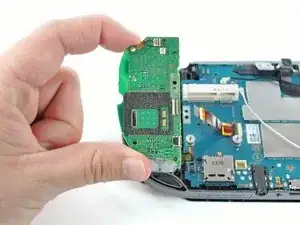

Используя лопатку, освободите правую плату кнопок, поддев её от нижнего правого угла платы.
Осторожно приподнимите правую плату кнопок и выньте её.
Шаг 21

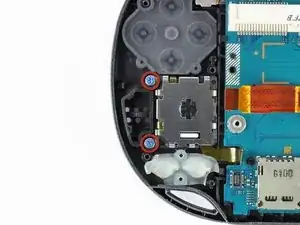

Используя крестовую отвертку Phillips №00, отверните два синих винта длиной 5,0 мм с правого джойстика.
Шаг 22

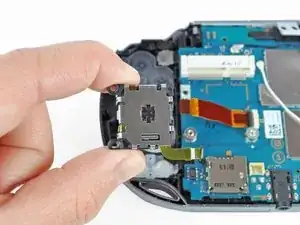

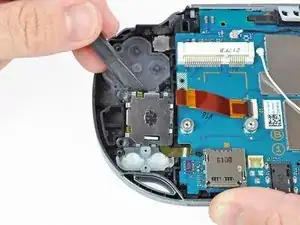

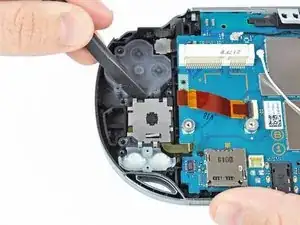

С помощью лопатки аккуратно подденьте джойстик и вытяните его из задней части корпуса.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
