Замена крестовины (D-pad) PSP Go

Выверните четыре винта с крестообразным шлицем на задней панели PSP Go.

Поверните PSP так, чтобы была видна верхняя часть устройства.

Выверните два винта с крестообразным шлицем рядом с кнопками регулировки громкости.

Используйте пластиковый инструмент для вскрытия по периметру задней крышки, чтобы ослабить её со всех сторон.

Откройте заднюю крышку, аккуратно поднимая правую сторону и поворачивая её влево (как при открывании книги).

Будьте осторожны, не поворачивайте заднюю крышку от нижней части, иначе вы сломаете пластиковые отверстия для винтов в верхней части устройства.

Осторожно потяните верхнюю крышку вверх от её посадочного места.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно отогнуть разъём левой триггерной кнопки.

Выверните одинокий винт с крестообразным шлицем, фиксирующий триггер. Снимите триггер и прижимную пластину с PSP Go.

При необходимости повторите шаги 2 и 3, чтобы снять правую триггерную кнопку.

Не отклеивайте наклейку со щита ЭМИ слева. Это откроет надпись "VOID VOID" и лишит вас гарантии!

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть наклейку «Гарантия аннулируется». Начните с одного края, как показано, и сдвигайте инструмент из стороны в сторону, пока наклейка не будет удалена только с батареи.

Осторожно оттяните наклейку от разъёма батареи лишь настолько, чтобы разъём стал виден.

Подденьте пластиковым инструментом между разъёмом и платой и аккуратно потяните разъём вверх.

Убедитесь, что вы не отсоединили белый гнездовой разъём на плате, а только сам разъём.

Используйте пластиковый инструмент для вскрытия, чтобы вынуть батарею, не зацепив при этом наклейку «Гарантия аннулируется».

При установке новой батареи в PSP Go держите наклейку гарантии, чтобы не поместить батарею поверх неё.

Снимите один винт с крестообразным шлицем, фиксирующий плату к внутреннему корпусу.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно отогнуть разъём правой триггерной кнопки.

Выверните одинокий винт с крестообразным шлицем, фиксирующий триггер. Снимите триггер и прижимную пластину с PSP Go.

Используйте отвёртку #00 Phillips, чтобы вывернуть оба винта нижней крышки.

Снимите нижнюю крышку, подняв её от устройства.

Снимите винты, удерживающие разъём для наушников и аналоговый джойстик, используя вашу отвёртку #00 Phillips.

Будьте очень осторожны при отключении следующих кабелей. Разъёмы не имеют откидных защёлок; зажимайте каждый кабель и просто вытягивайте его из гнезда.

Отключите кабель кнопки громкости с помощью пинцета. Будьте осторожны, чтобы не повредить кабель.

Отключите кабель кнопок Start/Select тем же способом. Убедитесь, что держите пластиковую чёрную тянущую язычок кабеля.

Используйте пинцет, чтобы вынуть прозрачную пластиковую крышку батареи.

Обратите внимание на маленькую металлическую защёлку и паз (отмечены красным), в которые сдвигается прозрачная пластиковая крышка. При сборке убедитесь, что крышка вставлена правильно.

Плата всё ещё подключена к дисплею, поэтому не вынимайте её полностью из корпуса!

Осторожно приподнимите плату слегка из её посадочного места.

Используйте пластиковый инструмент для вскрытия, чтобы отключить кабель дисплея от платы.

Крестовина (D-pad) может сдвинуться при поддевании платы.

Плата теперь должна быть свободна от остальной части устройства.

При повторной сборке убедитесь, что кнопка питания правильно совмещена с рычажком кнопки питания на плате.

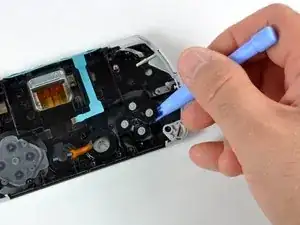

Используйте пластиковый инструмент для вскрытия, чтобы вынуть кнопки крестовины.
