Снятие средней рамки левого Joy-Con (версия 2)

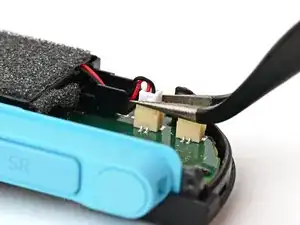

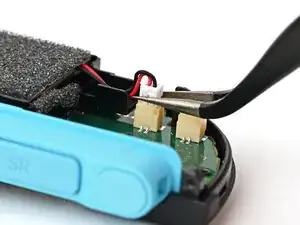

Возьмите белый JST‑разъём пинцетом или пальцами крепко за него и потяните прямо от гнезда, чтобы отключить.

После частичного отрыва переместите пальцы/пинцет под верхнюю кромку разъёма, чтобы усилить захват.

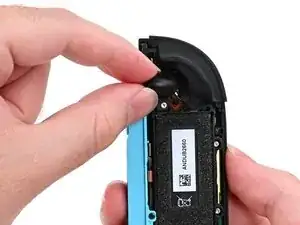

Поднимите кнопку разблокировки и снимите её.

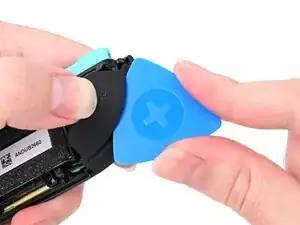

Вставьте медиатор для вскрытия в зазор между кнопками бампера (L) и триггера (ZL) в верхней части контроллера.

Подденьте кнопку ZL, чтобы отщёлкнуть её и снять.

Можно слегка удерживать кнопку ZL пальцем, чтобы она не вылетела.

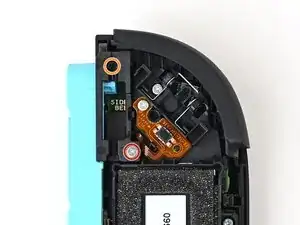

Отвинтите два винта, крепящие монтажную скобу кнопки разблокировки, крестовой отверткой JIS 00:

Один серебристый винт длиной 3.9 мм

Один чёрный винт длиной 6.2 мм

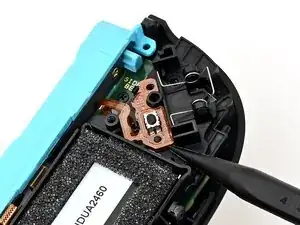

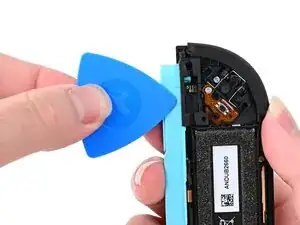

Вставьте медиатор для вскрытия под скобу кнопки разблокировки.

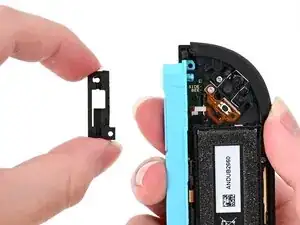

Подденьте её от корпуса контроллера и снимите.

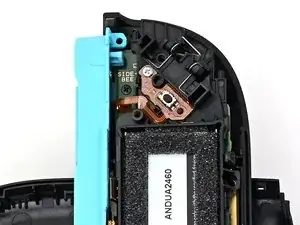

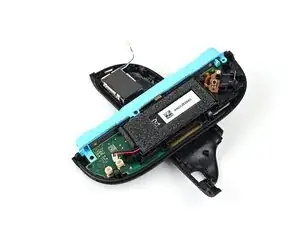

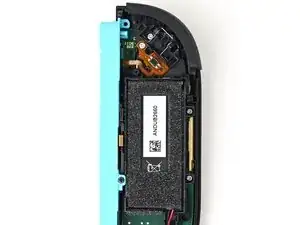

Отвинтите три серебристых винта длиной 3.9 мм, которые фиксируют среднюю рамку, крестовой отверткой JIS 00.

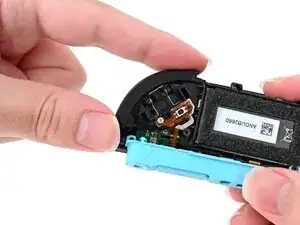

Лёгким нажатием удерживайте среднюю рамку на месте.

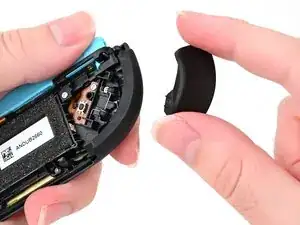

Снимите кнопку бампера L, сдвинув её с монтажных штифтов.

При снятии этой кнопки средняя рамка слегка приподнимется.

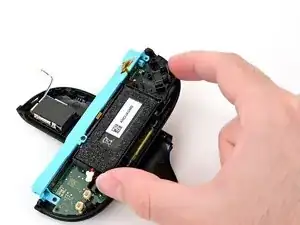

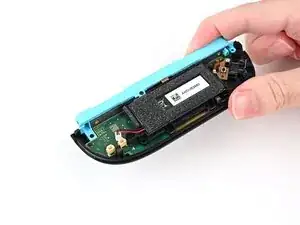

Подперите контроллер задней крышкой, пока работаете.

Кнопки на передней панели контроллера должны опираться на выступ задней крышки, чтобы удерживать его устойчивым.

Отвинтите серебристый винт длиной 3.9 мм, фиксирующий плату кнопки триггера, крестовой отверткой JIS 00.

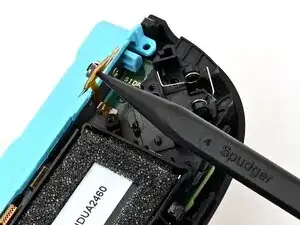

Вставьте наконечник лопатки под плату и поднимите её, пока она не отщёлкнется.

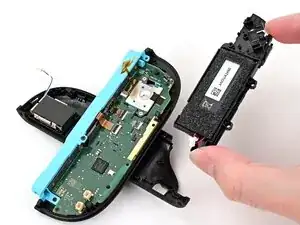

Возьмите среднюю рамку и снимите её.

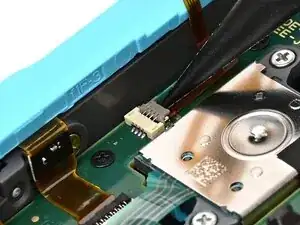

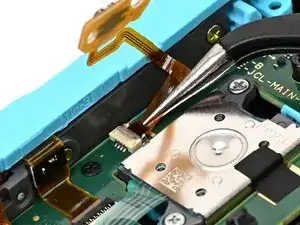

Наконечником лопатки отогните защёлку на ZIF‑разъёме платы кнопки триггера на плате контроллера.

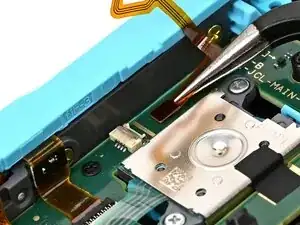

Пинцетом или пальцами аккуратно потяните шлейф из гнезда.

Снимите плату кнопки триггера.
