Замена материнской платы Insignia Sport NS-4V17

Удалите винт Phillips #00 3 мм на задней панели Insignia NS-4v17.

Отстегните заднюю крышку, осторожно потянув вверх и наружу пластиковый корпус сзади.

Не отрывайте красный провод, соединяющий аккумулятор с устройством.

Используйте пластиковый инструмент для открытия, чтобы добраться под аккумулятор, с противоположной стороны от красного провода, и выньте его из пластикового корпуса.

Будьте осторожны, чтобы не порвать провода при открытии корпуса.

Просуньте пластиковый инструмент для открытия под белый пластиковый разъём проводки и отсоедините его от гнезда.

Не отсоединяйте провода от пластикового коннектора.

Снимите четыре угловых пластиковых заглушки на задней панели устройства с помощью пластикового инструмента для открытия.

Отвинтите все четыре угловых винта длиной 4,5 мм с помощью отвёртки Phillips #00 — они находятся под угловыми прокладками.

Осторожно вставьте пластиковый инструмент для открытия в любой из длинных сторон устройства.

Медленно перемещайте инструмент вдоль стороны устройства, отделяя переднюю и заднюю крышки корпуса.

Повторите эти шаги на другой стороне устройства.

Когда передняя крышка ослабнет, снимите переднюю часть корпуса пальцами для дальнейшей установки.

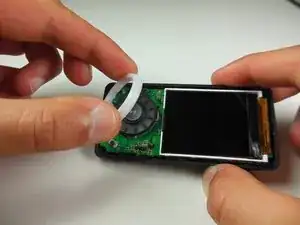

Снимите белое пластиковое кольцо вокруг колеса прокрутки пальцами.

Крепко удерживайте стороны устройства одной рукой.

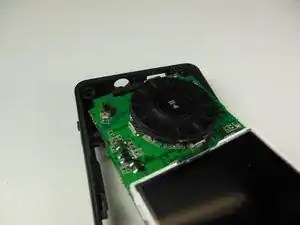

Другой рукой нажмите на чёрный переключатель избранного так, чтобы он был вдавлен в корпус.

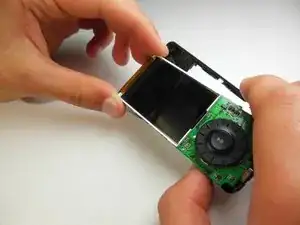

Держа компонент вдавленным, приподнимите верхнюю часть материнской платы из корпуса.

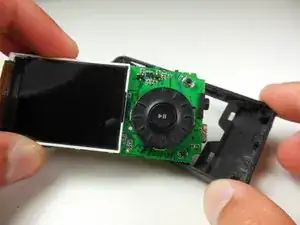

Вытащите материнскую плату сверху так, чтобы разъёмы аудио и USB вышли из гнезда корпуса.
