Замена провода электродвигателя CD-плеера Jensen
В этом руководстве объясняется, как перепаять провод электродвигателя, расположенный внутри CD-плеера. Перепайка провода повышает вероятность прокрутки застрявшего в проигрывателе компакт-диска.
Шаг 1

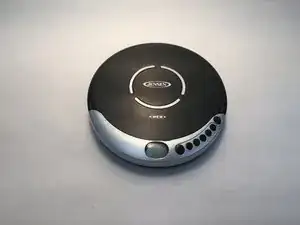

Положите CD-плеер лицевой стороной вверх на чистую поверхность.
Шаг 2

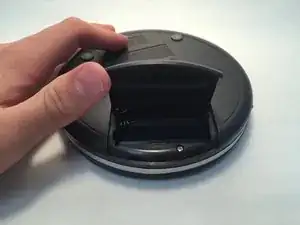

Переверните CD-плеер и извлеките батарейки.
Чтобы извлечь батарейки, отведите крышку батарейного отсека назад и поднимите её.
Убедитесь, что батарейки полностью извлечены на этом этапе.
Шаг 3
Переверните CD-плеер обратно и откройте крышку. Под крышкой с левой и правой стороны вы увидите два винта Phillips 10 мм.
Чтобы открыть крышку, нажмите кнопку с символом извлечения, расположенную в крайнем правом положении. После нажатия аккуратно поднимите крышку.
Шаг 4

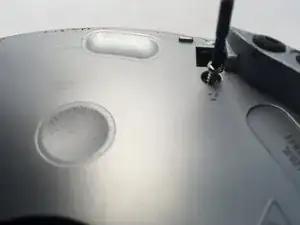

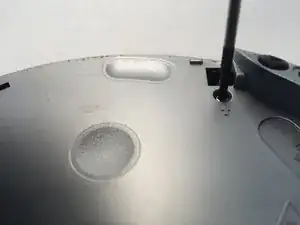

Отвинтите каждый винт Phillips 10 мм с помощью отвертки и положите их в безопасное место снаружи.
Запомните порядок, в котором вы извлекали винты.
Шаг 5

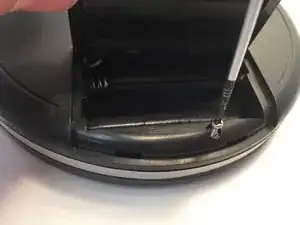

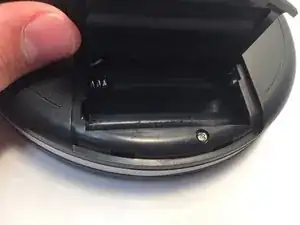

Переверните CD-плеер вверх дном и откройте отсек для батареек. Внутри вы увидите ещё один винт Phillips 10 мм. Отвинтите его.
Используйте Phillips-отвертку, чтобы удалить винт. Положите винт в безопасное место снаружи.
Шаг 6

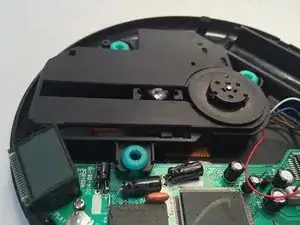

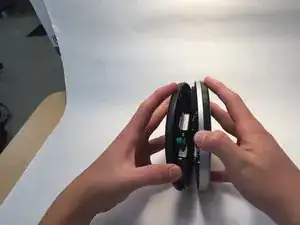

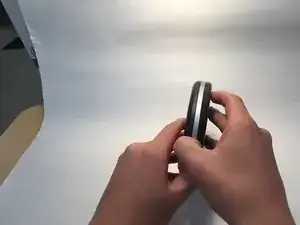

Теперь откройте CD-плеер и осмотрите компоненты внутри.
Будьте осторожны, так как на этом этапе может потребоваться приложить силу.
Шаг 7

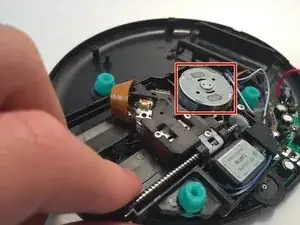

Найдите мотор в нижней части CD-плеера. Поднимите мотор и переверните его.
Работайте с мотором аккуратно, так как он всё ещё подключён к проводам.
Шаг 8

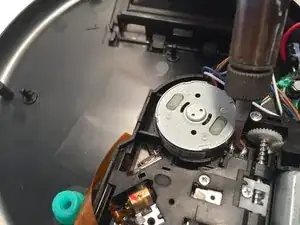

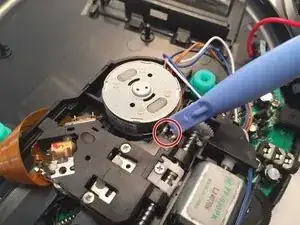

Найдите эти два маленьких провода.
Проверьте, подключены ли оба провода к электродвигателю. Если нет, это вероятная причина, по которой диски не вращаются при включении устройства.
Шаг 9

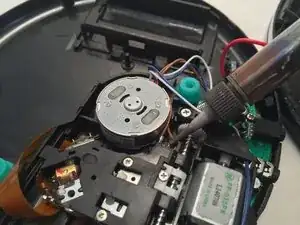

Перепаяйте отключившиеся провода. Это длительная процедура.
Будьте осторожны, так как паяльник горячий и может вызвать ожоги кожи.
Обязательно вымойте руки после работы с припоем.
Вывод
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
