Замена твитера динамика Logitech UE Boombox

Используйте металлическую лопатку, чтобы поддеть крышку кнопки питания.

Когда крышка кнопки питания слегка отойдет, снимите её пальцами.

Плотно нажмите на конец защелки и потяните двухпроводный разъем от основания, чтобы отсоединить.

Плотно нажмите на конец защелки и потяните четырёхпроводный разъем от основания, чтобы отсоединить.

Легко подденьте каждую сторону фиксирующей защёлки чёрной ленты кончиками пальцев.

После разблокировки потяните разъём строго вверх, чтобы снять.

Снимите пять чёрных винтов Phillips #2 длиной 14 мм с чёрной пластиковой боковой панели.

Снимите один серебристый винт Phillips #2 длиной 16 мм с чёрной пластиковой боковой панели.

Снимите чёрную пластиковую панель винтов с бумбокса.

На противоположной стороне устройства подденьте переключатель громкости металлической лопаткой.

Снимите панель пальцами, когда переключатель громкости слегка отойдет.

Снимите пять чёрных винтов Phillips #2 длиной 14 мм с чёрной пластиковой боковой панели.

Снимите один серебристый винт Phillips #2 длиной 16 мм с чёрной пластиковой боковой панели.

После удаления всех винтов извлеките панель винтов из устройства, чтобы получить доступ к задней части панели.

Плотно нажмите на конец защелки и потяните двухпроводный разъем от основания.

Поднимите алюминиевую ручку бумбокса, чтобы снять её.

Используйте металлическую лопатку, чтобы отделить резиновую основу от алюминиевой решётки.

Отведите резиновую основу от бумбокса.

Снимите по четыре чёрных винта Phillips #2 длиной 7,5 мм с каждой стороны устройства.

Всего в этом шаге должно быть удалено восемь винтов.

Потяните решётку динамика вертикально, чтобы снять её с бумбокса.

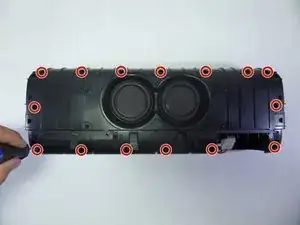

Снимите пятнадцать винтов Phillips #2 длиной 13,0 мм с боковой стороны устройства, содержащей два динамика.

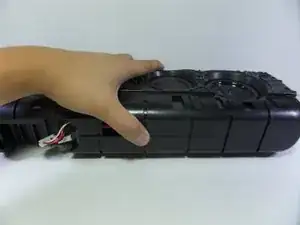

Разделите две половины, аккуратно потянув их в разные стороны.

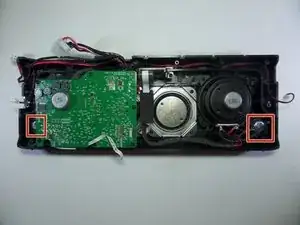

Найдите два твитера.

Один твитер расположен рядом с основным динамиком, другой — под платой.

Удалите два винта Phillips #2 длиной 7,0 мм.

Используя плоские пинцеты, поднимите твитер под углом за чёрный соединительный провод.

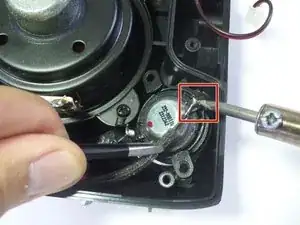

Отпаяйте чёрный соединительный провод паяльником.

Паяльник будет горячим, и окружающий пластик легко повредить.

Для помощи по пайке ознакомьтесь с руководством Как паять и распаивать соединения.

Держите твитер за недавно отсоединённый конец плоскими пинцетами.

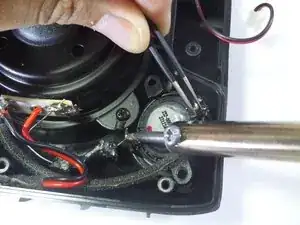

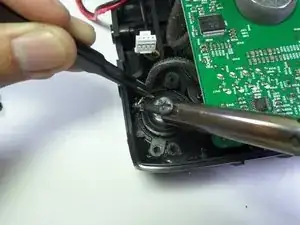

Одновременно отпаяйте тонкий серебристый провод паяльником и поднимайте твитер от устройства, используя плоские пинцеты.

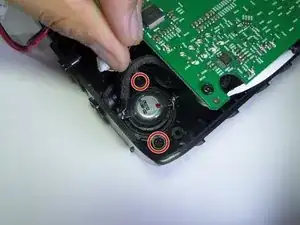

Удалите два винта Phillips #2 длиной 7,0 мм.

Отпаяйте чёрный соединительный провод паяльником.

Держите твитер за недавно отсоединённый конец плоскими пинцетами.

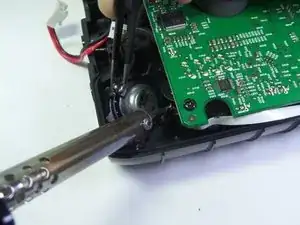

Одновременно отпаяйте тонкий серебристый соединительный провод паяльником и поднимайте твитер от устройства, используя плоские пинцеты.
