Замена динамика Logitech UE Boombox

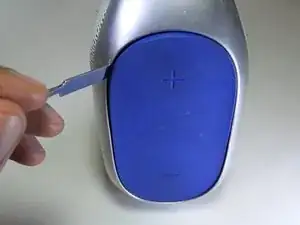

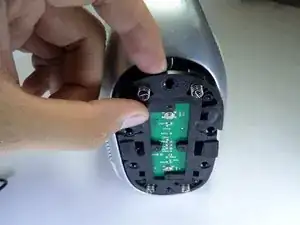

Используйте металлическую лопатку, чтобы приоткрыть крышку кнопки питания.

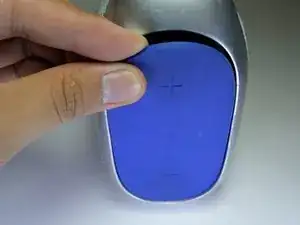

Когда крышка кнопки питания немного откроется, снимите ее пальцами.

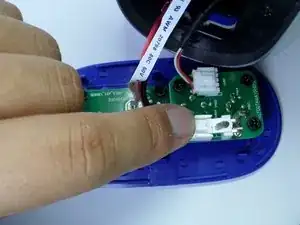

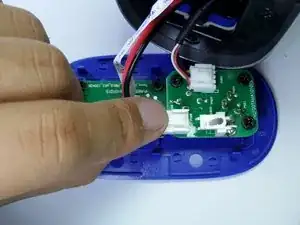

Нажмите на конец защелки и потяните двухпроводной разъем от основания, чтобы отсоединить его.

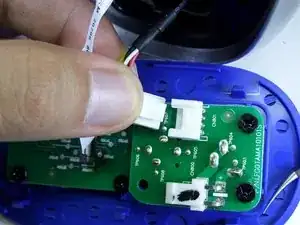

Упорно нажмите на конец защелки и потяните четырехпроводной разъем от основания, чтобы отсоединить его.

Осторожно поднимите с каждой стороны замка черного соединителя с помощью кончиков пальцев.

Когда замок разблокирован, потяните вверх за разъем, чтобы его снять.

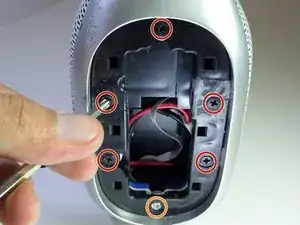

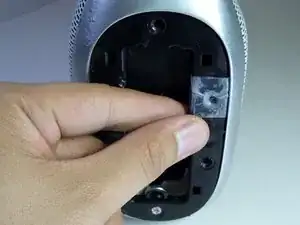

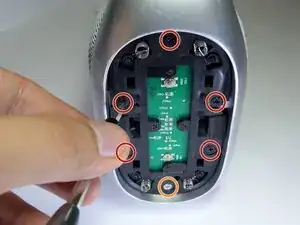

Удалите пять черных винтов Phillips #2 размером 14 мм со стороны черной пластиковой панели.

Удалите один серебряный винт Phillips #2 размером 16 мм со стороны черной пластиковой панели.

Снимите черную пластиковую панель с бумбокса.

С противоположной стороны устройства откройте регулятор громкости с помощью металлической лопатки.

Снимите панель пальцами, когда регулятор громкости немного откроется.

Удалите пять черных винтов Phillips #2 размером 14 мм со стороны черной пластиковой панели.

Удалите один серебряный винт Phillips #2 размером 16 мм со стороны черной пластиковой панели.

После удаления всех винтов, извлеките панель с винтами из устройства, чтобы получить доступ к задней части панели.

Упорно нажмите на конец защелки и потяните двухпроводной разъем от основания.

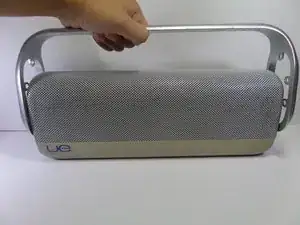

Потяните вверх за ручку алюминиевой бумбокса, чтобы снять ее.

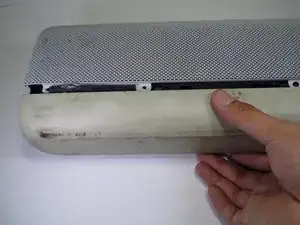

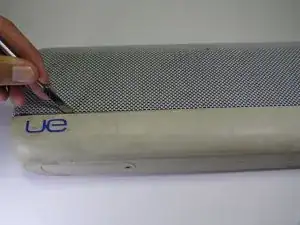

Используйте металлическую лопатку, чтобы отделить резиновую основу от алюминиевой решетки.

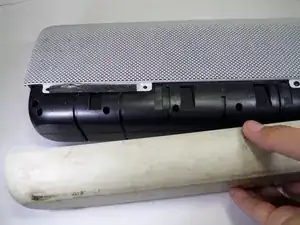

Снимите резиновую основу с бумбокса.

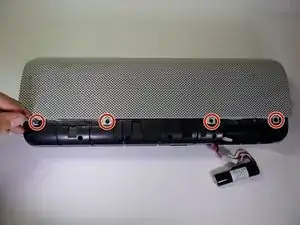

Удалите четыре черных винта Phillips #2 размером 7.5 мм с каждой стороны устройства.

В этом шаге должно быть удалено всего восемь винтов.

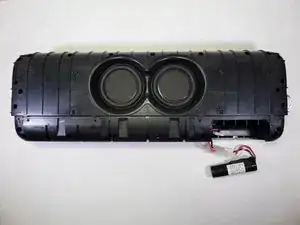

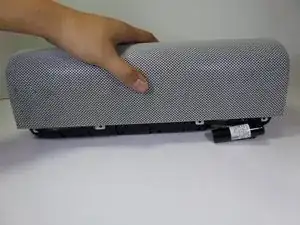

Потяните вертикально за решетку динамика, чтобы снять ее с бумбокса.

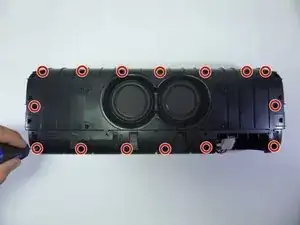

Удалите пятнадцать винтов Phillips размером #0 длиной 13.0 мм со стороны устройства, где находятся два динамика.

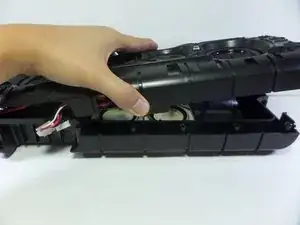

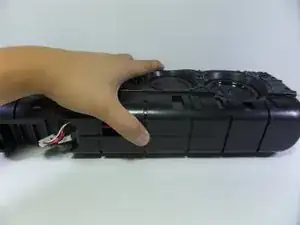

Разделите две половины, осторожно потянув их в стороны.

Винты на этом шаге находятся глубоко внутри устройства, поэтому убедитесь, что ваша отвертка длинная.

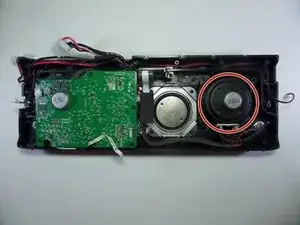

Найдите динамик, прилегающий к материнской плате.

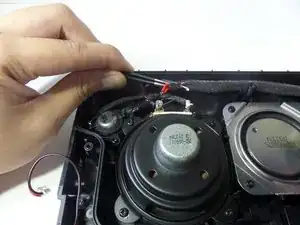

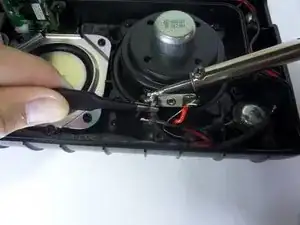

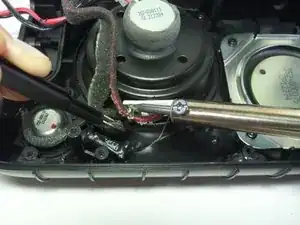

Отпаивайте все четыре провода, соединяющие динамик.

По одному красному и черному проводу находится с каждой стороны динамика.

Посмотрите руководство Как паять и отпаивать соединения для получения помощи с пайкой.

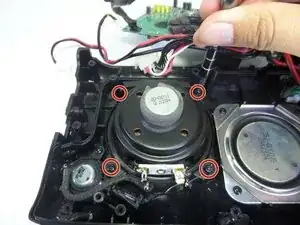

Удалите четыре винта Phillips #2 длиной 7.0 мм.

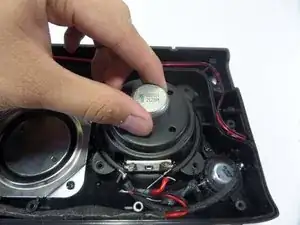

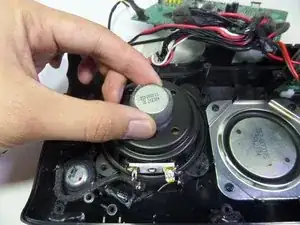

Поднимите динамик из устройства, используя пальцы.

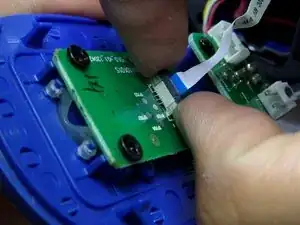

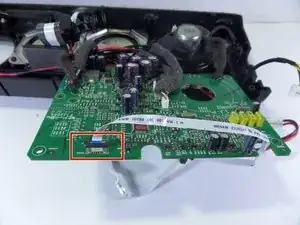

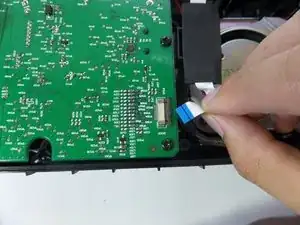

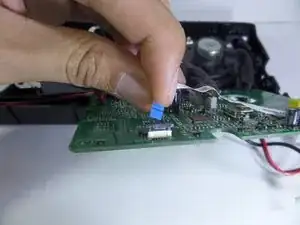

Потяните вверх за замок, чтобы отсоединить соединитель полосы от материнской платы.

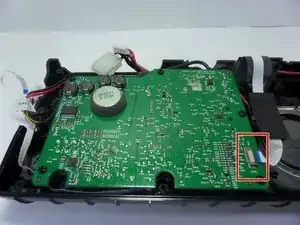

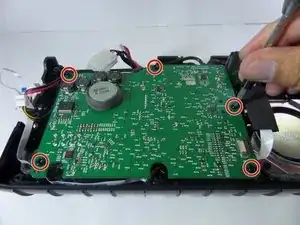

Удалите пять винтов длиной 7.0 мм с материнской платы с помощью отвертки Phillips #2.

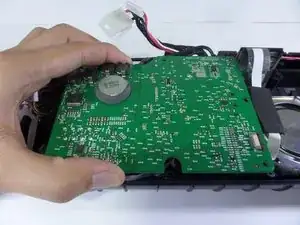

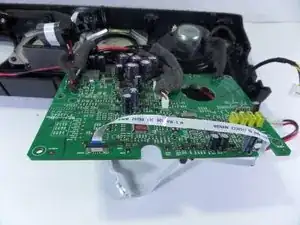

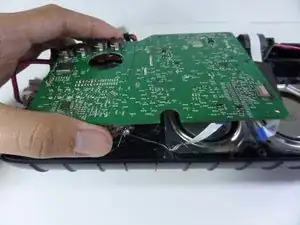

Поднимите материнскую плату пальцами.

Переверните, чтобы увидеть нижнюю сторону.

Материнская плата будет по-прежнему прикреплена к устройству.

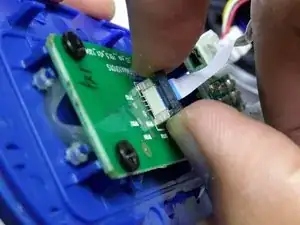

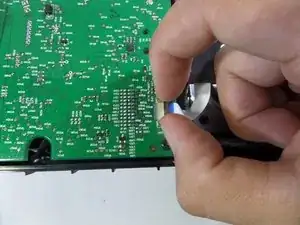

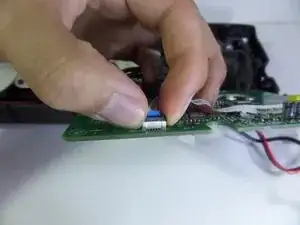

Поднимите замок разъема, чтобы отсоединить его от материнской платы.

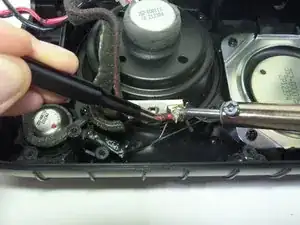

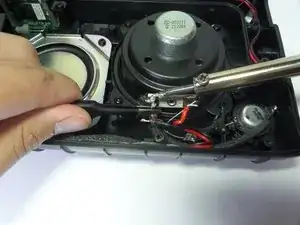

Припаяйте все четыре провода, соединяющие динамик.

Один красный и один черный провода находятся с каждой стороны динамика.

Удалите четыре винта 7.0 мм с помощью отвертки Phillips #2.

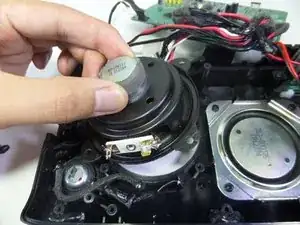

Вытащите динамик из устройства, используя пальцы.
