Замена материнской платы Logitech UE MegaBoom

Найдите концы динамика.

Вставьте пластиковый инструмент для вскрытия между резиновой заглушкой и сеткой.

Приложите усилие вверх, чтобы отжать заглушку.

Повторите эту процедуру для другой стороны.

Потребуется сила.

Использование металлических инструментов может необратимо повредить устройство.

Возьмите джимми и подденьте резиновую полосу с кнопками громкости.

Вы услышите щелчки при поддевании, не беспокойтесь.

Снимите всю резину, которую вы поддевали.

Используйте пинцет, чтобы приподнять конец пластикового фиксатора на кромке сетки из канавки.

Выведите пластиковый фиксатор из канавки по всему периметру динамика.

Будьте осторожны, легко повредить ткань.

Повторите для другой стороны.

Потяните за белую полосу, чтобы извлечь аккумулятор.

Снимите внутреннюю пластиковую прокладку на плате.

Снимите вторую пластиковую прокладку по краю внешней платы, под резиновой прокладкой.

Аккуратно подденьте плату и извлеките её из углубления.

Вставьте инструмент для вскрытия между решёткой и корпусом динамика.

Подденьте, чтобы защёлки вышли из зацепления.

Будет слышен звук, когда защёлки начнут выходить из положения.

Примените ту же процедуру к решётке, закрывающей второй динамик.

Используйте инструмент для вскрытия, чтобы вытолкнуть тонкий металлический стержень, расположенный на боковой стороне динамика.

Захватив стержень круглогубцами, вытяните его из динамика до полного извлечения.

Удалите оставшиеся три стержня.

Один находится на той же стороне, два — на другом динамике.

Вставьте инструмент для вскрытия между динамиком и основанием.

Подденьте, чтобы защёлки динамика вышли из зацепления.

Найдите и отсоедините провод от материнской платы, потянув вверх.

Примените ту же процедуру ко второму динамику.

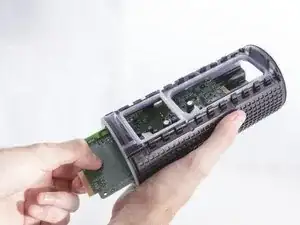

Возьмите материнскую плату за более широкую кромку и потяните на себя.

Это не должно требовать больших усилий.
