Замена сборки разъема AUX и micro USB на Logitech UE MegaBoom

Найдите концы динамика.

Вставьте пластиковый инструмент между резиновым концом и сеткой.

Приложите усилие вверх, чтобы приподнять конец.

Повторите эту процедуру с другой стороны.

Требуется приложить силу.

Использование металлических инструментов может повредить ваше устройство.

Возьмите инструмент Jimmy и приподнимите резиновую полоску с кнопками громкости.

Вы услышите щелчки, когда она будет приподниматься, не беспокойтесь.

Удалите всю резину, которую вы приподняли.

Используйте пинцет, чтобы вытянуть конец пластикового зажима на краю сетки из канала.

Работайте с пластиковым зажимом, пока он не выйдет из канала по всему периметру динамика.

Будьте осторожны, легко повредить ткань.

Повторите для другой стороны.

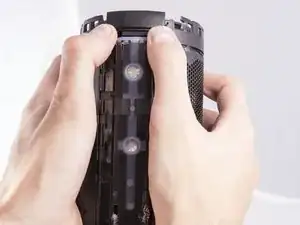

Приложите усилие вверх большими пальцами, чтобы ослабить торцевую крышку.

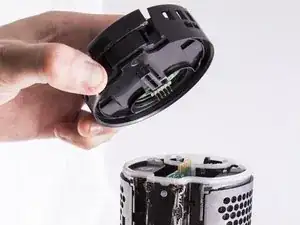

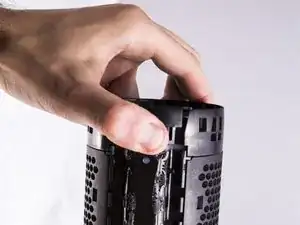

Схватитесь за торцевую крышку и поднимите ее, чтобы отделить от основания.

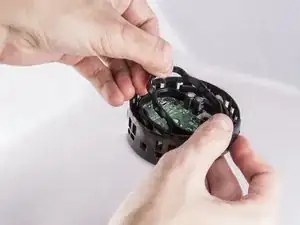

Используйте пинцет или открывающий инструмент, чтобы удалить пластиковую вставку внутри рез seals.

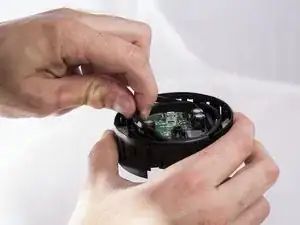

Подтолкните прямоугольный разъем снизу, чтобы ослабить печатную плату.

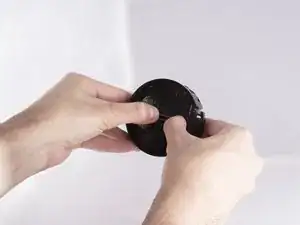

Теперь возьмитесь за пластик снаружи рез seals и вытащите его, приложив усилие вверх.
