Замена материнской платы Logitech UE MegaBoom 3
Если у вашей колонки наблюдается аппаратный сбой, проблемы с программным обеспечением, были повреждения от воды или некоторые детали больше не выпускаются, возможно, пришло время заменить материнскую плату. Следующее руководство покажет, как заменить материнскую плату в Logitech UE MegaBoom 3. Материнская плата — это печатная плата, которая соединяет все комплектующие с процессором, распределяет питание от источника и определяет команды, управляемые кнопками.
Перед началом убедитесь, что проблема не в других частях колонки. Если все остальные компоненты работают, используйте это руководство для удаления материнской платы.
Это сложное руководство, поэтому внимательно прочтите весь материал перед началом работы.
Шаг 1
Чтобы получить доступ ко всем внутренним компонентам, сначала переверните колонку вверх дном так, чтобы был виден её основание.
Поместите синие пластиковые лопатки для вскрытия в зазор между колонкой и основанием, чтобы использовать их в качестве рычага при открытии корпуса.
Шаг 2

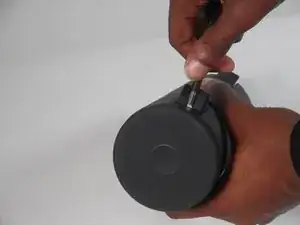

Используя плоскую отвертку 4.5 мм, осторожно подденьте и вращайте отвертку по краю колонки, чтобы увеличить зазор.
Здесь лучше использовать пластиковую лопаточку, а не плоскую отвертку, однако плоская отвертка значительно упрощает снятие крышки.
Отожмите основание колонки и снимите торцевую крышку.
Шаг 3

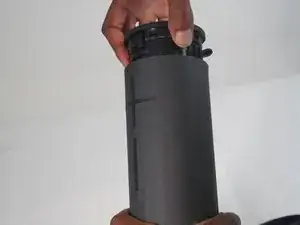

Снимите волоконное покрытие, поддевая его с верхней части колонки плоской отверткой 4.5 мм.

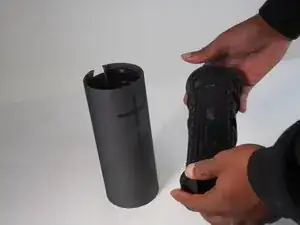

После ослабления покрытия крышку можно окончательно снять.
Шаг 4

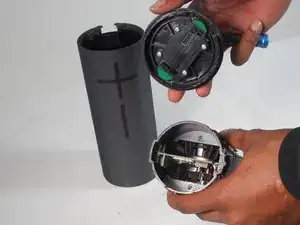

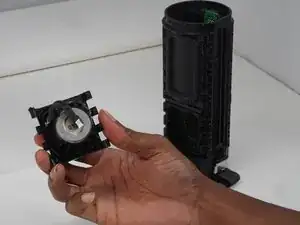

Снимите верхнюю половину корпуса колонки с помощью плоской отвертки 4.5 мм.
Теперь снимите верхнюю часть корпуса, поддев и освободив фиксирующий язычок вокруг крышки той же отверткой.
Шаг 5

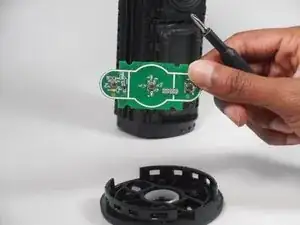

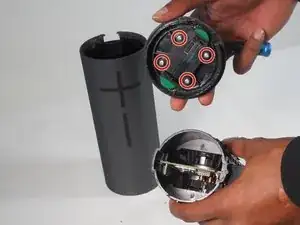

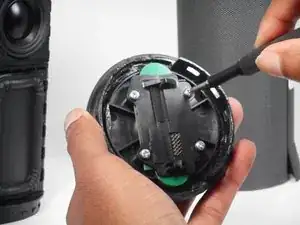

Сняв крышку, с помощью крестовой отвертки Phillips #0 выкрутите все четыре винта 2.0 мм, чтобы снять плату управления.
Теперь можно заменить плату управления кнопкой питания.
Шаг 6

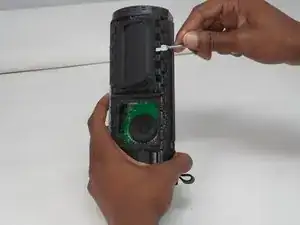

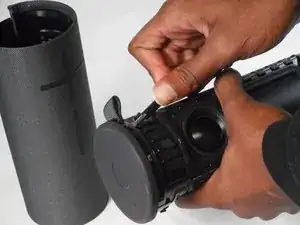

Снимите металлические стержни, аккуратно поддев их металлической лопаткой.
Выдвигайте их как можно более бережно, чтобы предотвратить повреждение стержней.
Шаг 7
После снятия стержней вы можете отжать и отключить динамик.
Повторите те же действия, чтобы отключить динамик с другой стороны колонки.
Шаг 8

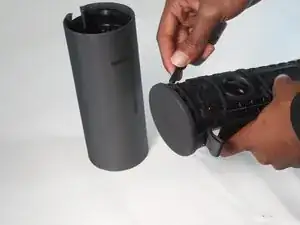

Снимите металлические стержни, аккуратно поддев их металлическими лопатками.
Выдвигайте их как можно более бережно, чтобы предотвратить повреждение стержней.
Шаг 9

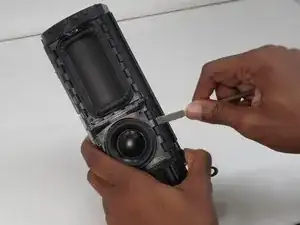

Когда стержни сняты, вы можете отжать и отключить пассивный радиатор.
Повторите те же действия, чтобы отключить пассивный радиатор с другой стороны колонки.
Шаг 10

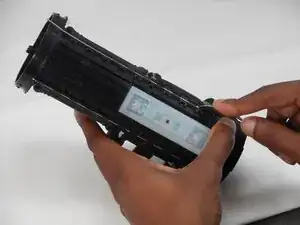

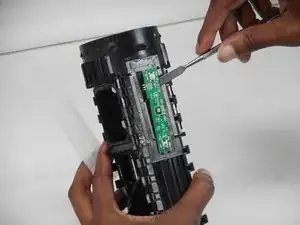

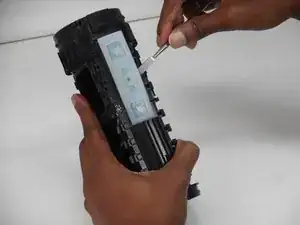

С помощью металлической лопатки снимите плату управления громкостью, чтобы избежать её повреждения.

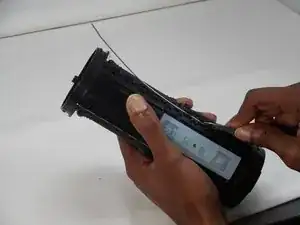

Снимите прозрачный силиконовый чехол, чтобы получить доступ к плате.

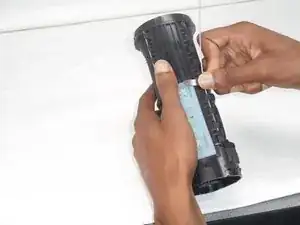

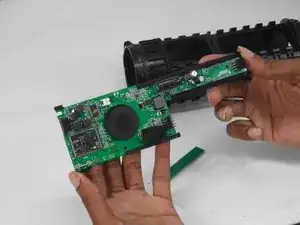

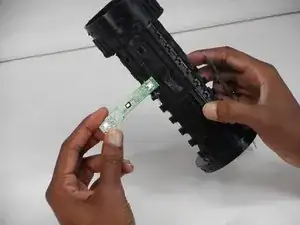

Осторожно снимите плату и отключите её от материнской платы.
Шаг 11

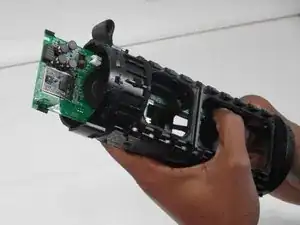

Осторожно выдвиньте материнскую плату.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
