Замена Bluetooth-модуля в Logitech UE Boombox

Используйте металлическую лопатку, чтобы приподнять крышку кнопки питания.

Когда крышка кнопки питания немного приоткрыта, снимите её пальцами.

Плотно нажмите на конец защёлки и потяните двухпроводной разъём от основания, чтобы отсоединить.

Плотно нажмите на конец защёлки и потяните четырёхпроводной разъём от основания, чтобы отсоединить.

Осторожно подденьте каждую сторону фиксатора чёрной лентовой клеммы кончиками пальцев.

Когда фиксация освободится, тяните разъём строго вверх, чтобы снять.

Удалите пять чёрных винтов Филлипс №2, длиной 14 мм, с чёрной боковой панели из пластика.

Удалите один серебристый винт Филлипс №2, длиной 16 мм, с чёрной боковой панели из пластика.

Снимите чёрную пластиковую панель с динамика.

На противоположной стороне устройства подденьте регулятор громкости металлической лопаткой.

Снимите панель пальцами, когда регулятор громкости слегка откроется.

Удалите пять чёрных винтов Филлипс №2, длиной 14 мм, с чёрной боковой панели из пластика.

Удалите один серебристый винт Филлипс №2, длиной 16 мм, с чёрной боковой панели из пластика.

После удаления всех винтов извлеките винтовую панель из устройства, чтобы получить доступ к обратной стороне панели.

Плотно нажмите на конец защёлки и потяните двухпроводной разъём от основания.

Поднимите алюминиевую ручку динамика вверх, чтобы снять её.

Используйте металлическую лопатку, чтобы отделить резиновое основание от алюминиевой решётки.

Оттяните резиновое основание от корпуса динамика.

Удалите по четыре чёрных винта Филлипс №2 длиной 7,5 мм с каждой стороны устройства.

В этом шаге должно быть удалено всего восемь винтов.

Потяните решётку динамика вертикально, чтобы снять её с корпуса.

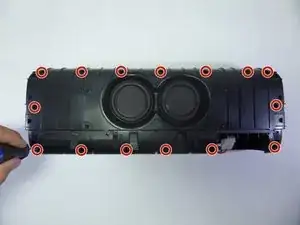

Удалите пятнадцать винтов Филлипс №2 длиной 13,0 мм с той стороны устройства, где находятся два динамика.

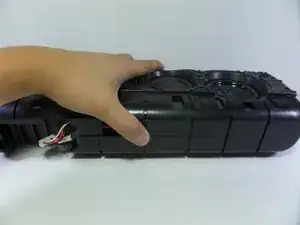

Аккуратно разделите две половины, потянув их в разные стороны.

Винты на этом шаге расположены глубоко внутри устройства, поэтому используйте длинную отвёртку.

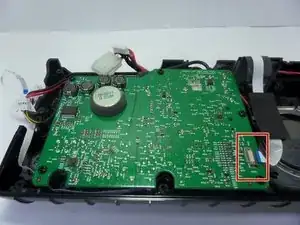

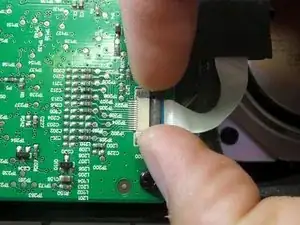

Поднимите фиксатор, соединяющий лентовый разъём с материнской платой, кончиками пальцев.

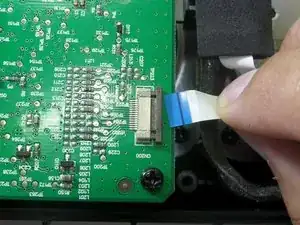

Осторожно отсоедините лентовый разъём от материнской платы.

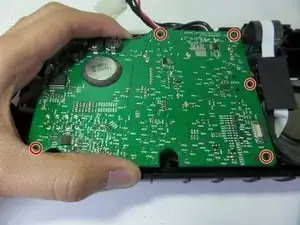

Удалите пять чёрных винтов Филлипс №2 длиной 7,0 мм.

Отодвиньте материнскую плату от Bluetooth-модуля осторожно.

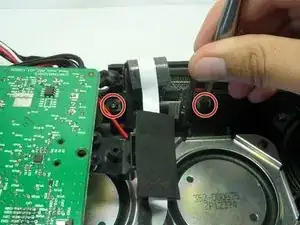

Удалите два винта Филлипс №2 длиной 7,0 мм.

Материнская плата останется прикреплённой к устройству.

Извлеките Bluetooth-модуль из корпуса динамика.
