Замена средней рамы HTC Vive

Сдвиньте панель HTC, закрывающую кабели, вперед, от Vive.

Аккуратно потяните каждый из четырёх разъёмов, чтобы отсоединить кабели звука и «три в одном».

Отстегните липучку на ремнях.

Просуньте концы ремней через петли шарниров.

Снимите подушку лицевой опоры, оттянув её от Vive и разъединив липучку.

Используйте отвёртку Torx T6, чтобы выкрутить любой из двух шарнировых винтов длиной 12 мм, удерживающих шарниры.

Дайте шарниру откинуться, как только винт будет удалён.

Повторите для противоположной стороны.

Сдвиньте пластиковую лицевую накладку от устройства.

Ориентируйте Vive так, чтобы камера была обращена к вам, а разъёмы — вверх.

Необходимо удалить четыре винта, покрытых маленькими чёрными наклейками (по два сверху и снизу).

Используйте пластиковый инструмент для вскрытия, чтобы осторожно приподнять левую сторону внешней оболочки.

Если левая оболочка проклеена, проведите пластиковым инструментом по среднему шву, чтобы разорвать склеивание.

Сдвиньте левую сторону оболочки наружу.

Просуньте пластиковый инструмент под правую сторону оболочки, чтобы удалить оставшийся клей.

С помощью пластикового инструмента слегка приподнимите правую сторону оболочки вверх.

С помощью рук сдвиньте правую сторону оболочки наружу.

Удалите пять винтов Philips #00 длиной 4 мм, удерживающих массив датчиков на материнской плате.

Удалите два винта Philips #00 длиной 4 мм, удерживающих массив датчиков на средней раме.

С помощью антистатических пинцетов аккуратно вытащите четыре ленточных кабеля по горизонтали из массива датчиков.

Будьте осторожны, не поднимайте массив датчиков слишком высоко от остальной части устройства — ленточный кабель камеры может порваться.

Отведите массив датчиков от остальной части Vive до тех пор, пока не почувствуете натяжение кабеля камеры, и удерживайте его в этом положении.

Ленточный кабель камеры нужно извлекать вертикально, в отличие от остальных ленточных кабелей, которые вынимаются по горизонтали.

Отключите камеру, подняв её ленточный кабель вверх и от материнской платы с помощью антистатических пинцетов.

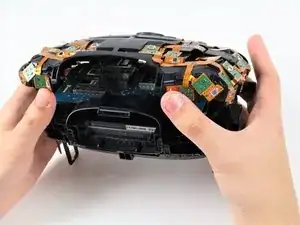

Полностью отделите массив датчиков от устройства, подняв его вверх от материнской платы.

Ослабьте три ленточных кабеля, прикреплённых к материнской плате, захватив язычки по бокам разъёмов ленточных кабелей и аккуратно потянув их наружу.

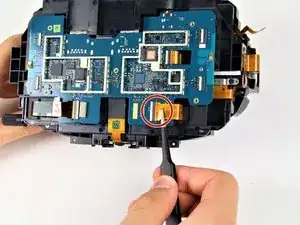

Полностью отсоедините те же три ленточных кабеля, захватив каждый кабель пинцетом и выдвинув его по горизонтали.

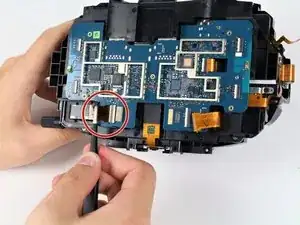

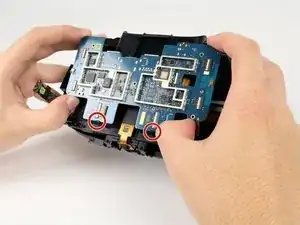

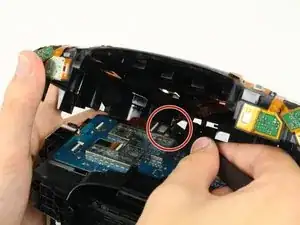

Нижняя часть материнской платы зафиксирована двумя защёлками, показанными на первой фотографии. Не тяните материнскую плату прямо наружу — это может привести к повреждению.

Поверните верхнюю часть материнской платы наружу, пока она не освободится от верхней части пластикового корпуса.

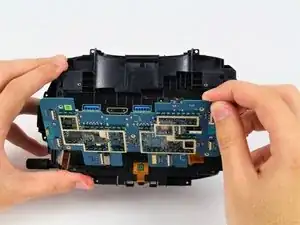

Поднимите материнскую плату вверх и отведите от пластикового корпуса, в сторону от двух защёлок.

Возьмитесь за язычки по бокам разъёма ленточного кабеля и слегка потяните наружу, чтобы ослабить его.

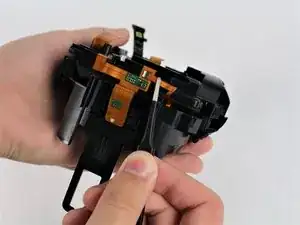

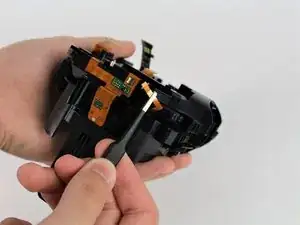

Удалите ленточный кабель кнопки питания, захватив кабель пинцетом и выдвинув его по горизонтали.

Ленточный кабель кнопки питания расположен на стороне устройства, противоположной диску фокусировки.

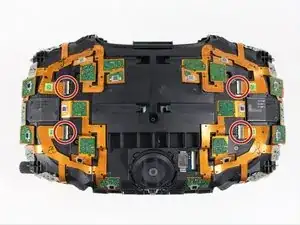

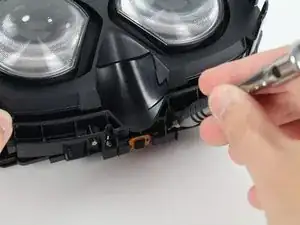

Удалите четыре винта Philips #00 длиной 4 мм возле упора для носа, которые крепят среднюю раму к узлу окуляра.

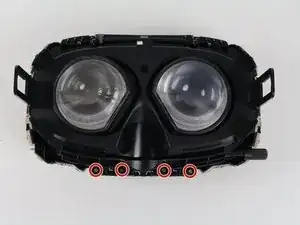

Удалите четыре винта Philips #00 длиной 4 мм на верхней части устройства, прямо напротив четырёх возле носа.

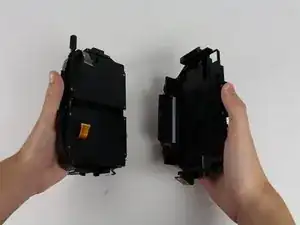

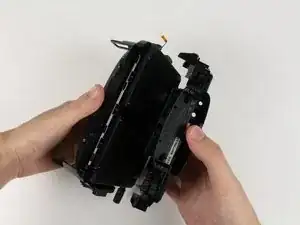

Держась одной рукой за среднюю раму, а другой за узел окуляра, отведите обе части друг от друга.
