Замена сабвуфера динамика Urge Basics Soundbrick
В этом руководстве показано, как заменить неисправный внутренний сабвуфер портативной акустики Urge Basics Soundbrick. Эту замену можно выполнять в любое время при хорошем освещении. Для выполнения ремонта вам понадобятся крестовая отвертка Philips #1, новые сабвуферы и сама колонка Urge Basics Soundbrick.
Шаг 1

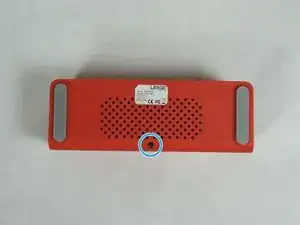

Переверните колонку вниз дном.

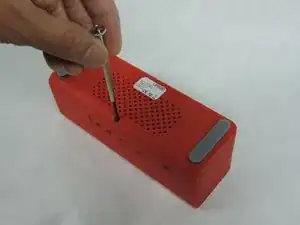

Выверните центральный винт крестовой отверткой Philips #1.
Шаг 2

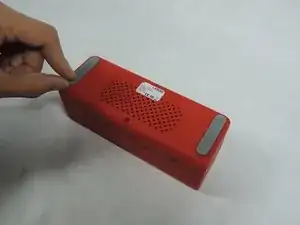

Отделите две серые защёлки, чтобы открыть доступ к четырём внутренним винтам Philips #1.
Шаг 3

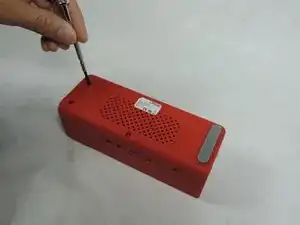

Выверните все четыре винта крестовой отверткой Philips #1.
Винты сидят глубоко и их может быть трудно извлечь.
Шаг 4

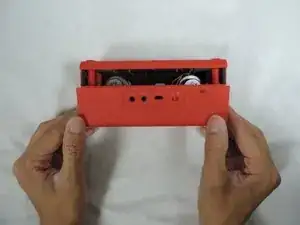

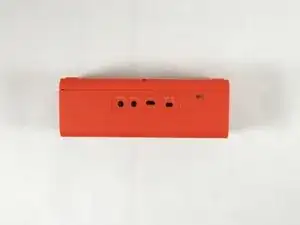

Поверните колонку так, чтобы порты были направлены вверх.

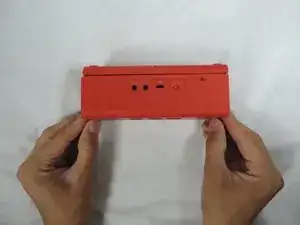

Отогните крышку корпуса колонки от корпуса.
Шаг 5

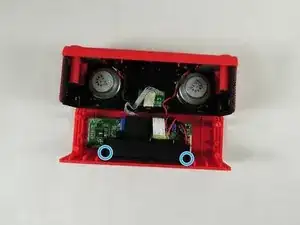

Снимите два винта Phillips #1, расположенные по бокам от отсека батареи.
Снятие отсека батареи необходимо для предотвращения поражения электрическим током при замене сабвуфера.
Шаг 6

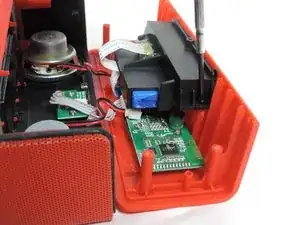

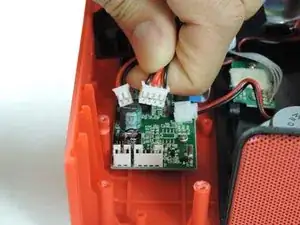

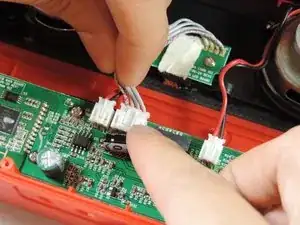

Отключите разъёмы батареи, отсоединив их от печатной платы.
Шаг 7

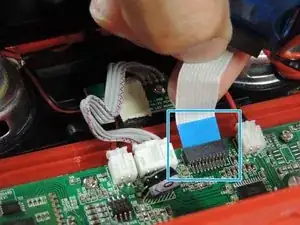

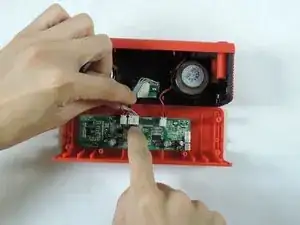

Отключите ленточный кабель от батареи, аккуратно вытянув его.
Снимите отсек батареи.
Шаг 8

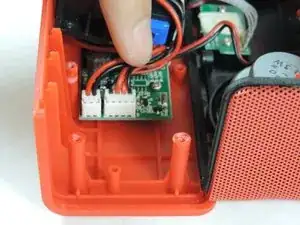

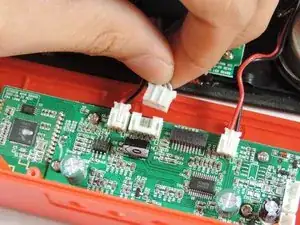

Отключите соседний разъём от основной печатной платы.
Шаг 9

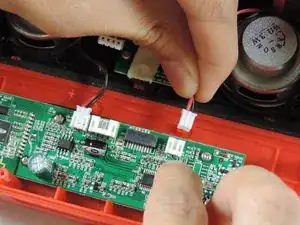

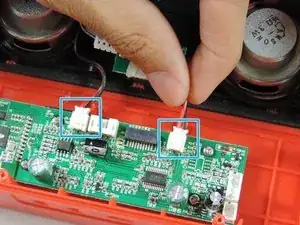

Отключите два разъёма сабвуфера от основной печатной платы.
Шаг 10

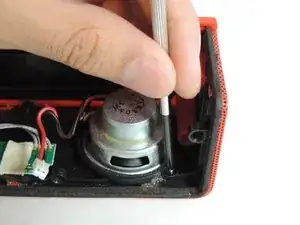

Выверните два винта Phillips #1, удерживающие каждый сабвуфер на месте.

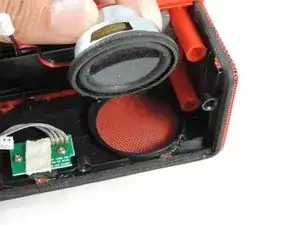

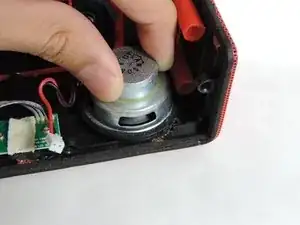

Аккуратно извлеките сабвуферы и замените их новыми.
Заключение

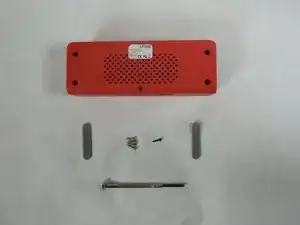

Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
