Ремонт светодиодного индикатора громкости звуковой панели Vizio VHT 510

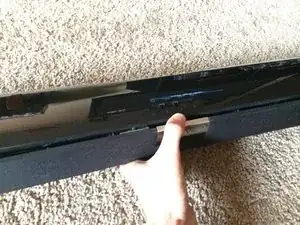

Снимите защитную решётку динамика, осторожно отщёлкивая её с любой стороны панели.

Начните с одного конца, отщёлкивая решётку, пока она не освободится.

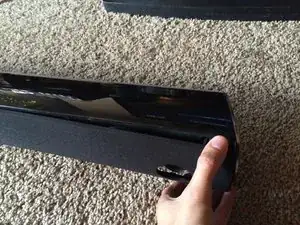

Повторите то же самое с другой стороны.

Продвигайтесь к центру, аккуратно отщёлкивая.

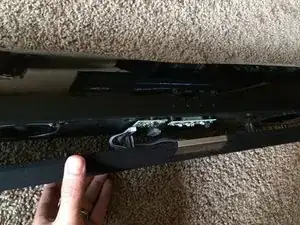

Для снятия решётки может помочь пластиковая карта. Положите звуковую панель лицевой стороной вниз и, начиная с одного конца, вставьте или сдвиньте короткую сторону карты между чёрной пластиковой рамкой решётки и короткой стороной корпуса панели.

Поднимите звуковую панель и аккуратно нажмите вниз, чтобы начать отделение крышки решётки и рамки от корпуса панели.

По мере начала разъединения легко перемещать карту и использовать комбинацию надавливания, тягивания и покачивания, чтобы отделить решётку.

Помните о крайней осторожности, чтобы не повредить рамку решётки, крышку решётки или провода, прикреплённые к решётке.

Не тяните слишком сильно — к решётке динамика прикреплены кабели.

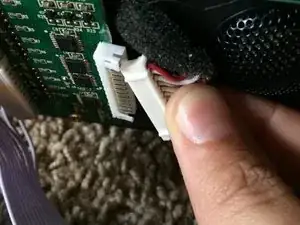

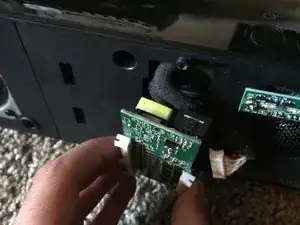

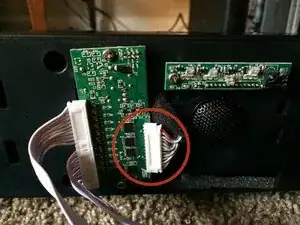

Начните с аккуратного отсоединения кабеля справа.

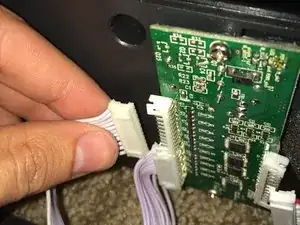

Отключите два кабеля, прикреплённые к решётке.

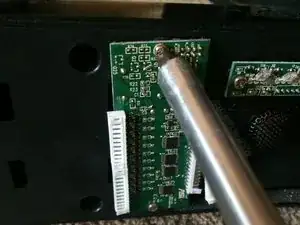

Снимите два винта, удерживающие плату управления светодиодами на месте.

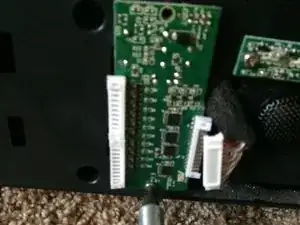

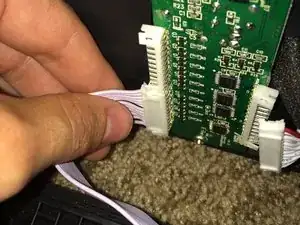

Вытяните плату на себя, чтобы отключить последний кабель.

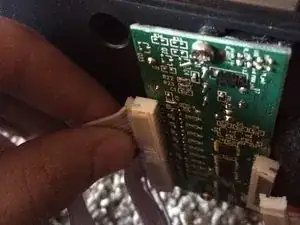

Потяните финальный кабель наружу, чтобы освободить плату.

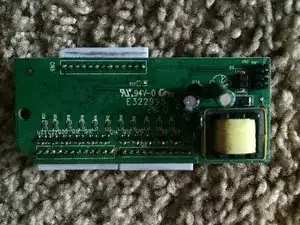

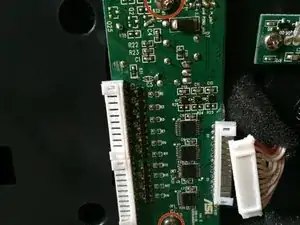

На нижней стороне платы вы увидите эти два компонента.

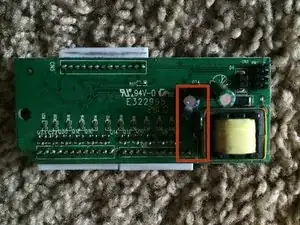

Конденсатор и резистор справа — на них мы сосредоточимся.

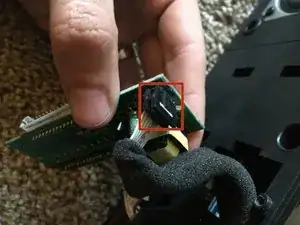

Найдите выводы конденсатора и резистора, которые находятся ближе всего друг к другу.

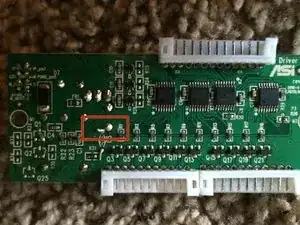

Переверните плату и посмотрите на точки пайки этих двух выводов.

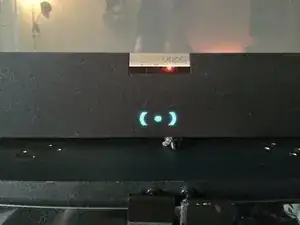

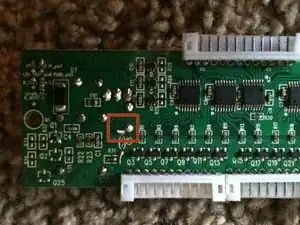

Точки пайки находятся очень близко, и если они замыкаются, светодиоды перестанут работать.

С помощью паяльника нагрейте каждый вывод по отдельности и попытайтесь увеличить расстояние между двумя точками.

Этот процесс может занять время, поэтому не беспокойтесь, если точки пайки сойдутся. Продолжайте нагревать по очереди и пытайтесь создать зазор.

Перед сборкой рекомендую протестировать колонку, чтобы убедиться, что ремонт сработал.

Если индикаторы питания и другие индикаторные лампы кажутся слишком яркими, теперь можно аккуратно выгнуть выводы светодиодов вверх, чтобы рассеять свет.

Ещё одна заметка. Я заметил, что отключение и повторное подключение двух кабелей, соединяющих решётку динамика, пока колонка включена, иногда заставляет светодиоды снова заработать. Надеюсь, это поможет кому‑то.
