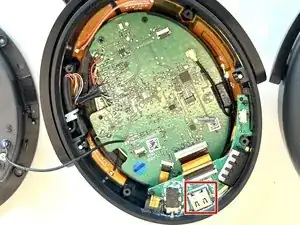

Замена разъёма зарядки Sennheiser Momentum 4
Это руководство по доступу к разъёму зарядки на наушниках Sennheiser Momentum 4. Для выполнения этих шагов вам понадобятся крестовая отвертка #00, лопатка, инструмент IFixit Opening Tool и пинцет с нейлоновыми наконечниками.
Для выполнения этого руководства требуется пайка. Если вы не знакомы с пайкой, ознакомьтесь с руководством Как паять и выпаивать соединения и примите соответствующие меры предосторожности перед началом работы.
Шаг 1

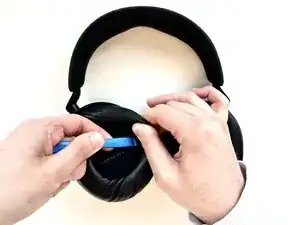

На правом наушнике вставьте инструмент для вскрытия в зазор между амбушюром и корпусом динамика.
Осторожно отожмите амбушюр от корпуса динамика, пока он полностью не отпустится.
Снимите правый амбушюр.
Шаг 2

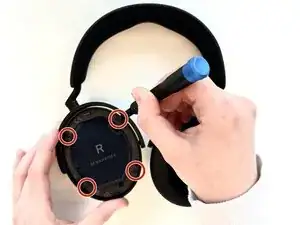

Используйте отвертку Phillips #00, чтобы выкрутить четыре винта 6,5 мм, фиксирующие корпус правого динамика.
Шаг 3

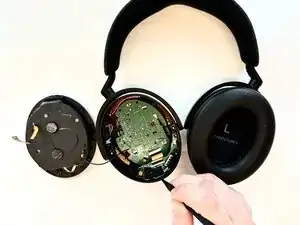

Вставьте лопаточку в шов между корпусом динамика и шасси.
Осторожно приподнимите корпус динамика и извлеките его из шасси, следя за тем, чтобы не натянуть подключённые кабели.
Шаг 4
Поднимите вверх три чёрных фиксатора ZIF, которые удерживают три бронзовые ленточные шлейфа.
Отключите все три ленточных шлейфа.
Шаг 5
С помощью пинцета снимите пластиковую накладку, окружающую аудиоразъём и разъём зарядки.
Шаг 6
Разорвите клей, фиксирующий резиновый корпус аудиоразъёма/питания.
Шаг 7

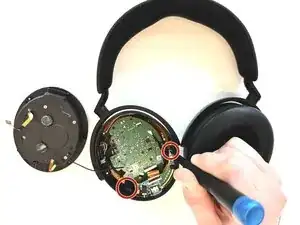

Используйте отвертку Phillips #00, чтобы выкрутить два чёрных винта 1,4 мм, фиксирующие плату ввода/вывода.

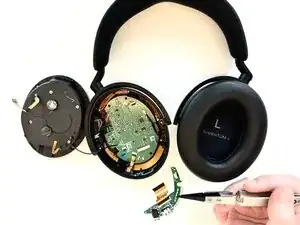

Поднимите плату ввода/вывода и извлеките её.
Заключение
Для сборки устройства выполните перечисленные выше шаги в обратном порядке.
Отнесите электронные отходы в переработку, сертифицированную по стандарту R2 или e-Stewards.
Ремонт прошёл неудачно? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
Перевод руководства с ifixit.com
