Замена кнопки управления громкостью Sennheiser HD 4.50
Это руководство по ремонту функции управления громкостью на беспроводных наушниках Sennheiser HD 4.50 Bluetooth. Если у Вас возникают проблемы с изменением громкости, это руководство может помочь. Сначала убедитесь, что Вы попытались увеличить громкость до максимума. Если проблема сохраняется, функция управления громкостью может работать некорректно. Используйте это руководство для помощи.
Если кнопки управления громкостью липкие или заедают, это руководство поможет заменить кнопку. Если кнопка по-прежнему двигается нормально, но не реагирует на нажатие, возможно, потребуется заменить плату управления громкостью.
Шаг 1

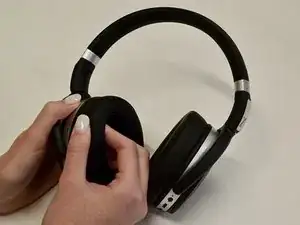

Найдите обозначение стороны на стыке оголовья и амбушюра.
Материнская плата расположена на правой стороне.

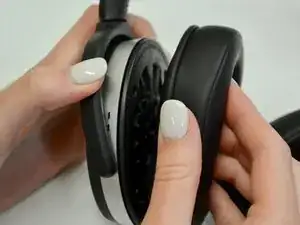

Снимите правый амбушюр.
Для подробностей обратитесь к руководству Снятие амбушюра.
Шаг 2

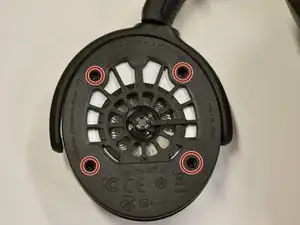

Используйте крестовую отвертку Phillips #00, чтобы выкрутить четыре винта длиной 10 мм, удерживающие крышку чашки на месте.

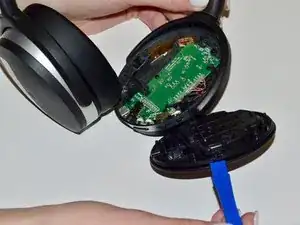

Используйте инструмент для открытия, чтобы поддеть и снять крышку.
Шаг 3

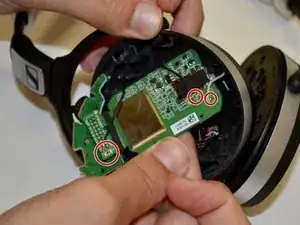

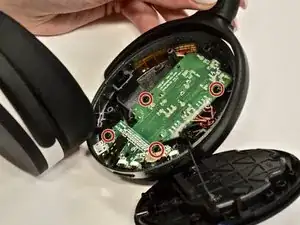

Используйте крестовую отвертку Phillips #000, чтобы выкрутить четыре винта длиной 6 мм, удерживающие материнскую плату на месте.
Шаг 4

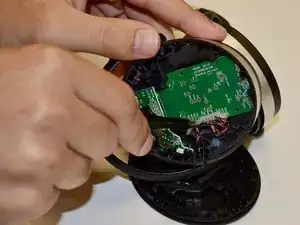

С помощью пинцета удалите горячий клей, покрывающий провода.
Захватите пинцетом и медленно оттяните провода от материнской платы, пока они не отсоединятся.
Шаг 5

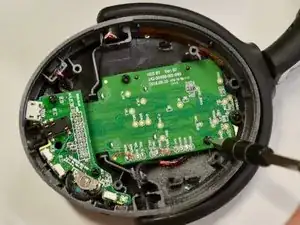

Используйте монтажные лопатки iFixit, чтобы приподнять материнскую плату.
Приподнимая плату инструментом, захватите материнскую плату свободной рукой и оттяните её от блока кнопок, пока она не отсоединится.
На этом этапе может ощущаться некоторое сопротивление.
Шаг 6
Отпаивайте три провода, расположенные на нижней стороне материнской платы, теперь, когда она свободна.
Снимите материнскую плату.
Шаг 7
Используя пинцет, протолкните внешнюю часть кнопки управления громкостью через отверстие.
Шаг 8
Захватите пинцетом часть кнопки управления громкостью, соединённую с внутренней стороной чашки. Потяните до тех пор, пока кнопка не отсоединится.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
