Замена антенны Bluetooth на Skullcandy Crusher Wireless

Электроника

Используйте это руководство для замены антенны Bluetooth в наушниках Skullcandy Crusher Wireless. Замену антенны Bluetooth можно приобрести онлайн.

Следуйте этому руководству по замене, если вы определили антенну Bluetooth как источник проблемы (или, возможно, просто хотите увидеть внутренние компоненты ваших Skullcandy Crusher Wireless). Для получения дополнительной информации обратитесь к странице по устранению неполадок.

Также для получения дополнительной информации о пайке и распайке, пожалуйста, используйте это руководство.

Шаг 1

Возьмите наушники и держите их перевернутыми для лучшего контроля с помощью рук.

Шаг 2

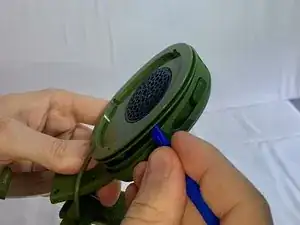

Надежно схватите амбушюр между большим и указательным пальцами.

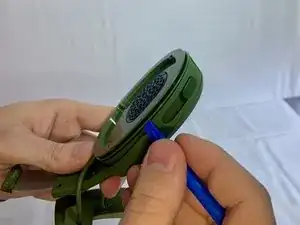

Оттяните амбушюр от пластика, закрывающего динамик, сдвигая его вниз, чтобы освободить.

Шаг 3

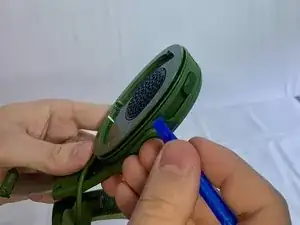

Продолжайте оттягивать его от краев пластиковой оболочки, пока амбушюр полностью не снимется.

Шаг 4

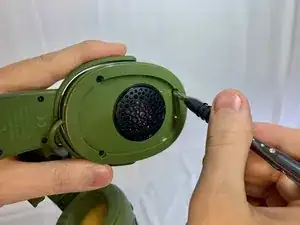

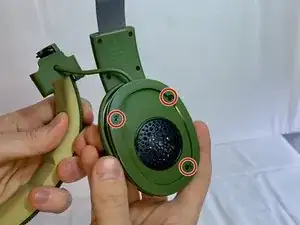

Удалите три винта Philips #1 длиной 12 мм, расположенные под левым амбушюром наушников.

Шаг 5

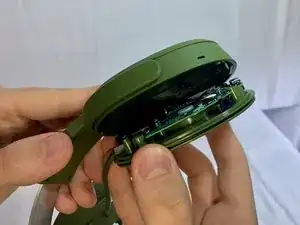

Сопоставьте пластиковый инструмент для открытия между пластиковым каркасом и сборкой динамиков наушников.

Осторожно приподнимите сборку динамиков от каркаса наушников.

Шаг 6

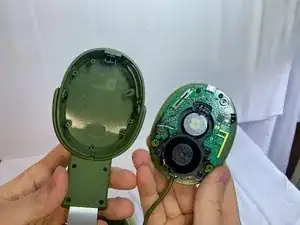

Отделите сборку динамиков наушников от каркаса динамиков наушников.

Шаг 7

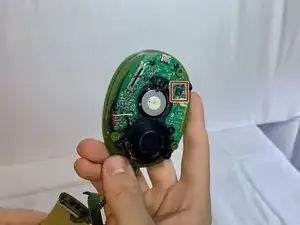

Модуль антенны Bluetooth расположен в правом верхнем углу материнской платы.

При необходимости модуль может быть распаян и заменен новым, или же можно заменить материнскую плату.

Для получения дополнительной информации о пайке, пожалуйста, используйте этот гид по пайке и распайке соединений.

Заключение

Перевод руководства с ifixit.com
