Ремонт повреждённого провода Sennheiser HD428
Одной из самых распространённых причин поломки наушников является чрезмерное заламывание провода возле штекера, из‑за чего перерезается один из 3–4 проводников и один или оба динамика перестают работать. Вы можете сэкономить более 100 долларов, использовав недорогой патч‑кабель и немного припоя.
Шаг 1
Для начала найдите место разрыва провода внутри резиновой изоляции. Обычно место можно определить, сгибая кабель во время воспроизведения музыки и отмечая участок, при котором звук появляется или пропадает. В этом руководстве я возьму наиболее часто ломающееся место — прямо над штекером.
Шаг 2

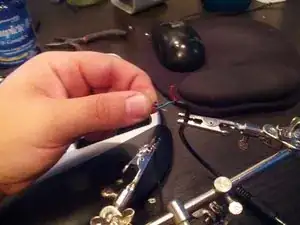

Обрежьте кабель прямо выше места разрыва (если разрыв в середине кабеля, обрежьте также ниже места).
Обрежьте 3,5‑мм патч‑кабель на 3–5 дюймов выше штекера и зачистите 0,5–1 дюйма от срезанного конца, чтобы обнажить жилы.
Шаг 3

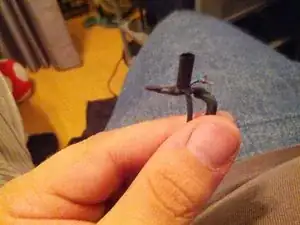

Зачистите провод в месте среза — 0,5–1 дюйма будет достаточно. Цветовая маркировка проводов обычно следующая:
красный — левый наушник
синий — правый наушник
медный/золотой — общий провод (земля)

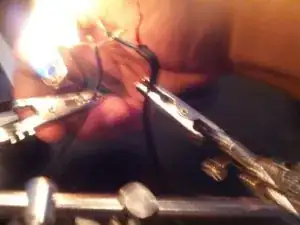

Провода покрыты лаком, поэтому аккуратно прогрейте зачищенные концы зажигалкой, чтобы удалить лаковую изоляцию.
Шаг 4
То же самое проделайте с патч‑кабелем: если у него резиновая оболочка, зачистите примерно 0,25 дюйма.

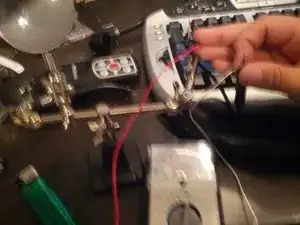

Чтобы найти соответствующие жилы (цвета могут отличаться у разных производителей):

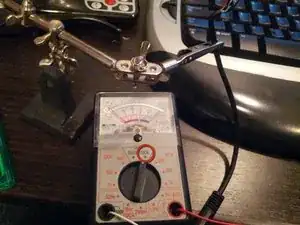

возьмите мультиметр и установите его в режим измерения сопротивления (или прозвонки)

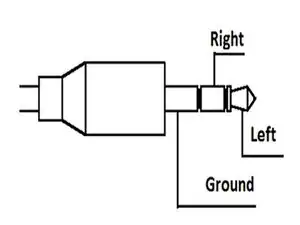

одним щупом коснитесь рукава штекера (самая большая часть 3,5‑мм штекера — это земля), другим последовательно проверяйте оголённые жилы кабеля, чтобы найти соответствующую жилу
затем повторите процедуру с кончиком штекера (это левый канал)
последняя жила (если их три) будет правым каналом
возможно наличие четвёртой жилы — это второй провод земли
Шаг 5
Просто соедините соответствующие провода: левый к левому, правый к правому и землю к земле(ям).
Немного скрутите соединённые жилы.
Шаг 6

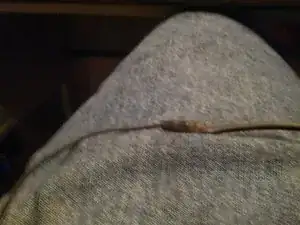

Припаяйте провода.
Шаг 7

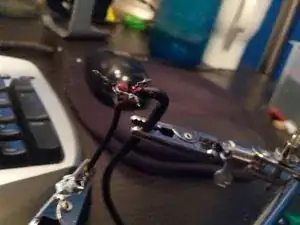

Убедитесь, что все три провода изолированы друг от друга, и подключите устройство для тестирования. Лучше всего, если можно разделить каналы и проверить каждую чашку по отдельности.
Шаг 8
Когда всё работает правильно:
расположите два кабеля параллельно и уложите одну жилу так, чтобы она не касалась других оголённых проводов
обмотайте изолентой один раз
уложите вторую жилу и обмотайте ещё раз
изогните один из кабелей в противоположную сторону и уложите последнюю жилу
обмотайте 3–4 раза, чтобы герметично закрепить, или используйте термоусадочную трубку, если она есть
Шаг 9
Проверьте ещё раз.
Заключение
Для сборки устройства выполните шаги в обратном порядке.
Перевод руководства с ifixit.com
