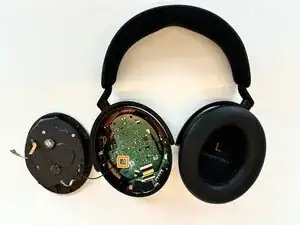

Замена правой драйверной сборки Sennheiser Momentum 4
Этот этап замены динамика очень хрупкий.
В этом руководстве показано, как заменить правую драйверную сборку. Для этого вам понадобятся отвертка Phillips #00, лопатка и паяльное оборудование.
В этом руководстве требуется пайка. Если вы не знакомы с пайкой, ознакомьтесь с руководством по пайке и распайке соединений и примите соответствующие меры предосторожности перед началом.
Шаг 1

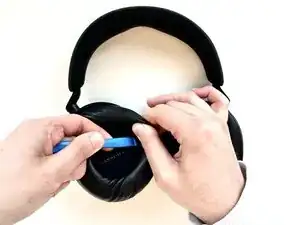

На правой накладке вставьте открывающее устройство в зазор между амбушюром и корпусом динамика.
Осторожно подденьте амбушюр от корпуса динамика, пока он полностью не освободится.
Снимите правый амбушюр.
Шаг 2

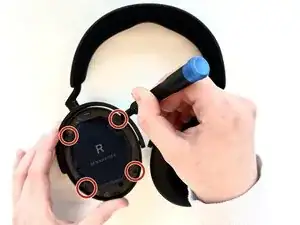

Используйте отвертку Phillips #00, чтобы удалить четыре винта по 6,5 мм, которые фиксируют корпус правого динамика.
Шаг 3

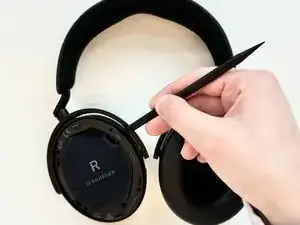

Вставьте лопатку в шов между корпусом динамика и шасси.
Осторожно подденьте корпус динамика вверх и извлеките его из шасси, стараясь не повредить соединенные кабели.
Шаг 4

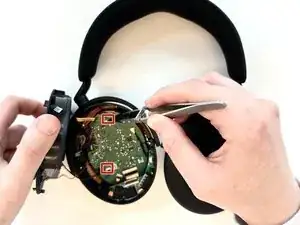

Поднимите два черных фиксирующих язычка ZIF, которые удерживают два бронзовых шнура, прикрепленных к драйверной сборке.
Отключите два шнура и отложите драйверную сборку в сторону шасси.
Отпаяйте два соединения кабелей динамика на материнской плате.
Удалите драйверную сборку.
Заключение
Чтобы собрать устройство обратно, выполните вышеуказанные шаги в обратном порядке.
Сдайте свои электронные отходы на переработку в сертифицированный R2 или e-Stewards центр.
Ремонт прошел не так, как планировалось? Попробуйте некоторые основные советы по устранению неполадок или обратитесь за помощью в наше сообщество Ответов.
