Замена левой сборки драйвера Sennheiser Momentum 4

Электроника

Используйте это руководство для замены левой сборки драйвера в Sennheiser Momentum 4.

Это руководство требует пайки. Если вы не знакомы с пайкой, ознакомьтесь с руководством по пайке и распайке соединений и примите соответствующие меры предосторожности перед началом.

Шаг 1

Вставьте лопаточку в шов между левой амбушюрой и сборкой драйвера.

Осторожно подденьте по периметру амбушюры, пока она полностью не освободится.

Снимите левую амбушюру.

При необходимости повторите для правой амбушюры.

Шаг 2

Используйте отвертку Phillips #00, чтобы удалить четыре винта длиной 6.5 мм, которые крепят корпус левого драйвера.

Шаг 3

Вставьте плоский конец лопаточки в шов корпуса драйвера.

Осторожно подденьте корпус драйвера вверх и наружу, стараясь не повредить подключенные кабели.

Шаг 4

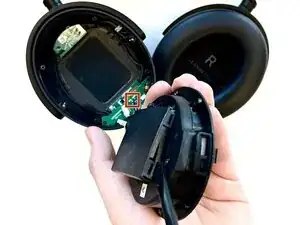

Осторожно поднимите корпус драйвера и переверните его, чтобы открыть доступ к крышке аккумулятора.

С помощью пинцета вытащите белый разъем аккумулятора из разъема дочерней платы.

Он отключается аналогично выниманию вилки из розетки.

Шаг 5

Используйте плоский конец лопаточки, чтобы открыть удерживающие зажимы на крышке аккумулятора и аккуратно снимите ее.

Шаг 6

Вставьте плоский конец лопаточки между нижним краем аккумулятора и корпусом аккумулятора.

Не сгибайте, не деформируйте и не прокалывайте аккумулятор.

Осторожно поднимите аккумулятор вверх, чтобы освободить клей, который его крепит.

При необходимости используйте фен, чтобы слегка нагреть аккумулятор и ослабить клей.

Снимите аккумулятор.

Шаг 7

Отпаивайте два соединения
