Замена материнской платы JBL Tune 770NC
В этом руководстве вы замените материнскую плату ваших наушников JBL. Некоторые проблемы с этими наушниками, с которыми сталкиваются пользователи, могут быть вызваны коротким замыканием или другой неисправностью материнской платы и требовать замены. Эта замена имеет умеренную сложность и может занять некоторое время. Вам понадобится лопатка, отвертка и паяльник.
Шаг 1

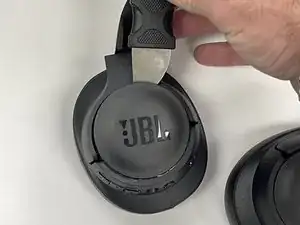

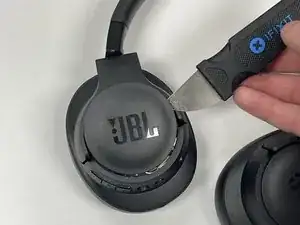

Вставьте лопатку в шов между крышкой и корпусом.
Подденьте вокруг периметра крышки, пока она полностью не освободится.

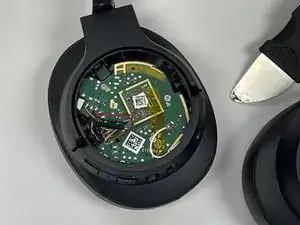

Снимите крышку.
Шаг 2

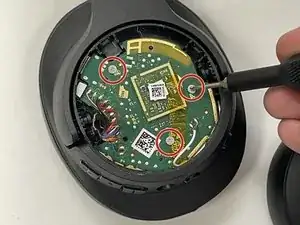

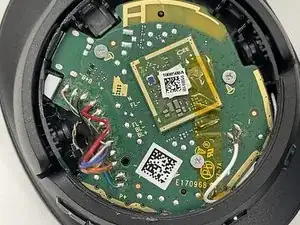

Используйте крестовую отвертку, чтобы снять три винта, удерживающие материнскую плату.

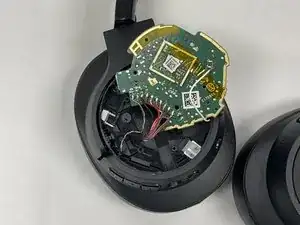

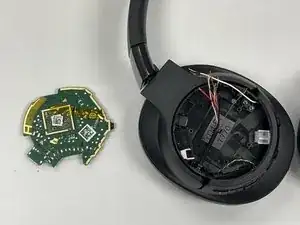

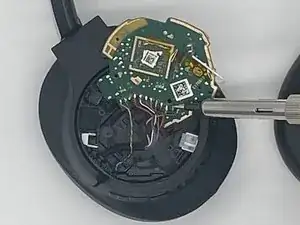

Отпаять все подключенные провода.
Шаг 3

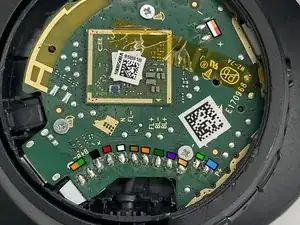

Припаяйте новую материнскую плату, используя цветное изображение в качестве ориентира.
Заключение
Для повторной сборки устройства выполните указанные выше шаги в обратном порядке.
Сдайте свои электронные отходы сертифицированному переработчику R2 или e-Stewards.
Ремонт не удался? Попробуйте несколько основных шагов по устранению неисправностей или обратитесь за помощью к нашему сообществу ответов.
Перевод руководства с ifixit.com
