Замена нового экрана, материнской платы и блока питания Panasonic SA-HT810V

Расположите устройство передней панелью к себе и поверните его на 90 градусов против часовой стрелки.

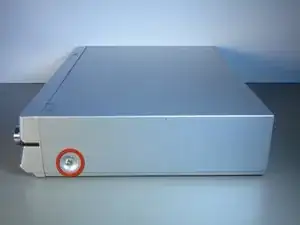

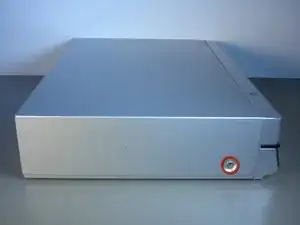

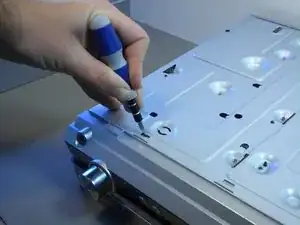

Удалите серебряный винт, затем поверните устройство на 180 градусов. Удалите второй серебряный винт.

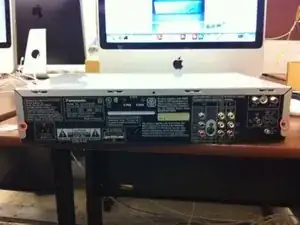

Поверните устройство так, чтобы задняя часть была обращена к Вам.

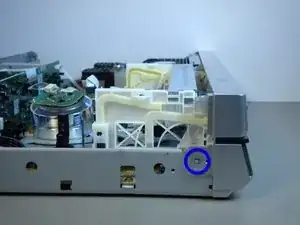

Найдите и удалите два боковых винта, показанных на изображении.

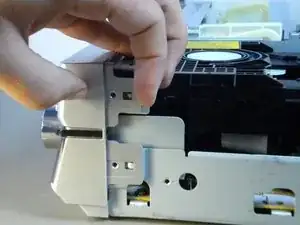

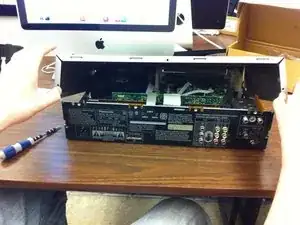

Чтобы снять серебристую крышку, оттяните боковые части наружу и вверх.

Для снятия передней панели сначала найдите девять защёлок, выделенных на прикреплённых фотографиях.

Обратите внимание, что защёлки, удерживающие правую сторону панели, показаны в шаге 5

Учтите, что перед снятием есть электрическая лента, соединяющая переднюю панель с остальной частью устройства.

Снимите переднюю крышку, отщёлкнув все девять защёлок и аккуратно отделяя её от устройства (см. изображения один и два). Начинайте с боковых защёлок, затем переходите к нижним.

Отключите электрическую ленту, подключённую к электронной панели передней крышки (изображение три).

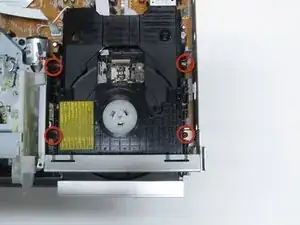

Сняв крышку, найдите DVD-привод и удалите четыре красных винта, обведённых на изображении один.

Осторожно приподнимите DVD-привод и отключите кабельное соединение, показанное на изображении два.

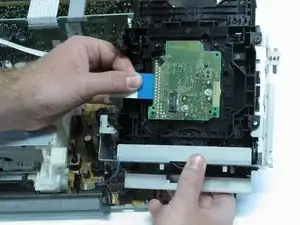

Медленно переверните DVD-привод и снимите электрическую ленту снизу, как показано на изображении три.

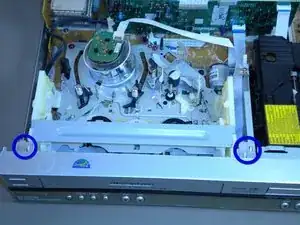

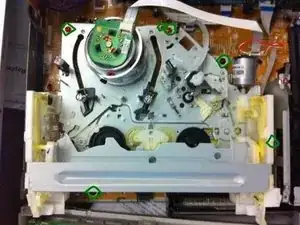

Найдите и удалите шесть винтов, которые обведены на изображении один.

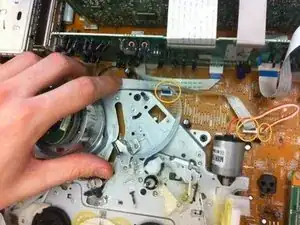

Снимите две электрические ленты, обведённые на изображении два, которые соединяют видеомагнитофон с материнской платой, и отключите кабель.

Аккуратно выньте видеомагнитофон, приподняв его и отложив в сторону. Возможно, будет сложно сдвинуть видеомагнитофон с чёрных осей, удерживающих его на месте.

Удалите электрические ленты справа, внизу по центру, вверху по центру и кабель слева от платы входов.

Удалите два винта, показанных на втором изображении. Снимите серый разъём сверху платы входов.

Далее используйте плоскую отвертку, чтобы приподать правый зажим, одновременно поднимая плату входов. Отщёлкните компонент от логической платы.

Обратите внимание, что зажимы находятся с обеих сторон платы входов — слева и справа.

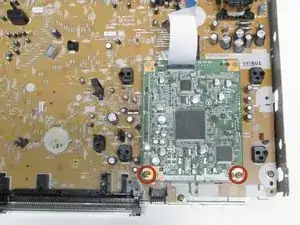

Для снятия видеопроцессора DVD сначала найдите и удалите два винта, обведённых на изображении один.

Последний шаг — отщелкивание компонента с трёх фиксаторов, обведённых на изображении три.

К сожалению, один или несколько этих фиксаторов, вероятно, будет трудно снять — придётся тянуть, пока они не отщёлкнутся, или повернуть компонент, чтобы вывести его из пластикового зажима.

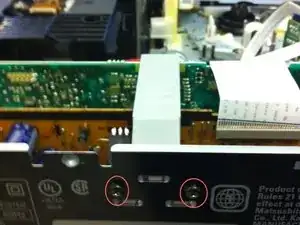

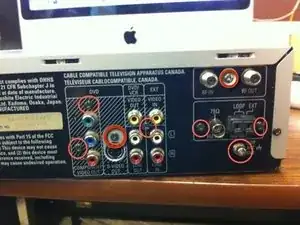

Снимите заднюю панель, удалив девять винтов, обведённых на изображениях один и два.

Отщёлкните защёлки, как показано на изображении три, и отделите её от корпуса.

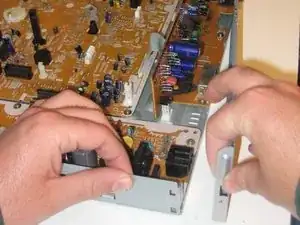

При снятии задней панели потребуется вдавливать защёлки по бокам устройства.

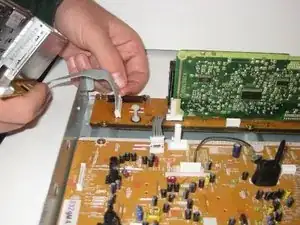

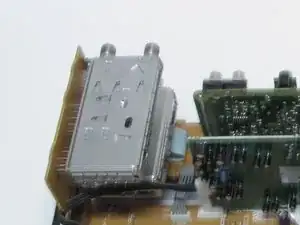

Следующим шагом является удаление приёмника FM/AM, показанного на изображении один.

Сначала отщёлкните его от защёлки, которая удерживает его на материнской плате (см. изображение два).

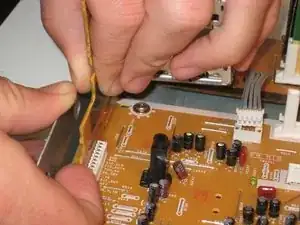

Затем отключите электрическую ленту, как видно на изображении три, потянув за защёлки на пластиковой части разъёма.

Удалите чёрный кабель из бокового разъёма.

Перед заменой материнской платы крайне важно понимать, что устройство нельзя разобрать дальше без повреждения паяных точек. Поэтому материнскую плату, экран и блок питания необходимо заменять одновременно.

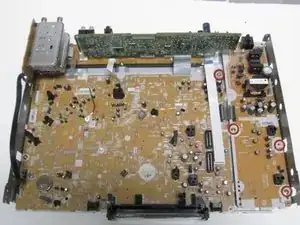

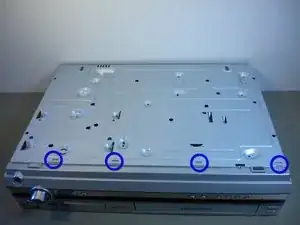

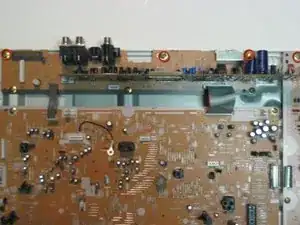

Используя крестообразную отвёртку, удалите тринадцать винтов, показанных на изображениях 1–3.

Поднимите все компоненты вместе, следя за тем, чтобы не повредить паяные точки.

Для сборки выполните эти шаги в обратном порядке.
