Замена видеомагнитофона Panasonic SA-HT810V

Убедитесь, что передняя панель устройства обращена к вам, и поверните устройство на 90 градусов против часовой стрелки.

Теперь поверните устройство на 180 градусов и удалите второй винт.

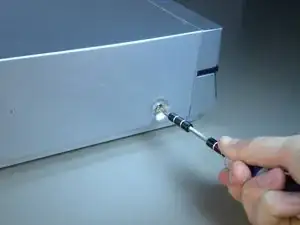

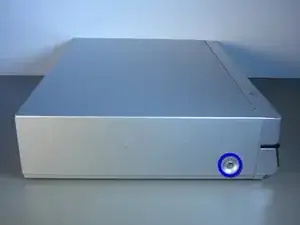

Удалите винт, который находится на правой стороне панели, обращенной к вам.

Все винты необходимо откручивать с помощью отвертки с крестообразным (Phillips) жалом.

Поверните устройство так, чтобы задняя часть обращалась к вам.

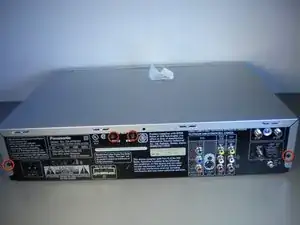

С помощью отвертки с крестообразным жалом найдите и удалите четыре винта, выделенные красными кругами на первом изображении.

Перед снятием крышки убедитесь, что задняя часть устройства обращена к вам.

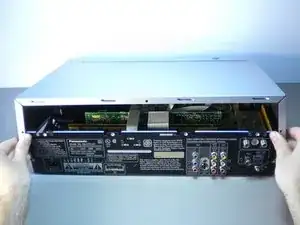

Снимите верхнюю крышку, выгибая стороны и потянув крышку к себе, при этом прикладывая усилие вверх.

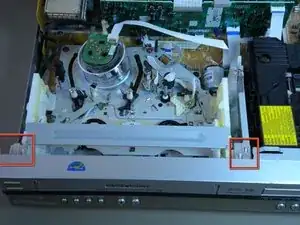

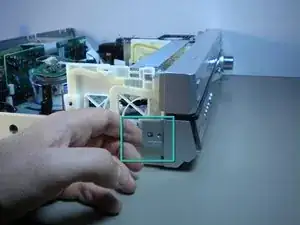

Поднимите два язычка сверху

Поднимите три язычка сбоку: один с левой стороны и два с правой стороны устройства, когда оно обращено к вам.

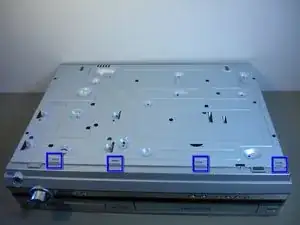

Нажмите на четыре язычка внизу устройства.

Осторожно снимите переднюю панель устройства.

Передняя панель соединена с устройством кабелями, поэтому будьте осторожны при снятии.

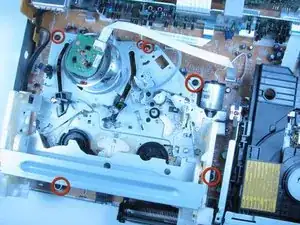

Соблюдая ориентацию устройства передом к вам, удалите шесть винтов с помощью отвертки с крестообразным жалом вокруг видеомагнитофона.

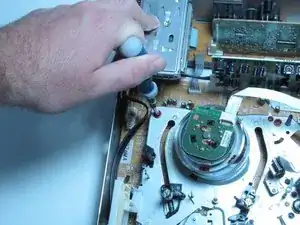

Удалите три кабеля, соединяющие видеомагнитофон с материнской платой.

Осторожно вытащите видеомагнитофон из устройства и следуйте инструкциям в обратном порядке, чтобы установить новый.

Убедитесь, что кабели, соединяющие видеомагнитофон, полностью вставлены перед включением устройства, чтобы избежать повреждения внутренних компонентов.
