Замена аудио-видео разъёма Philips DVP5992-F7
Аудио-видео разъёмы на проигрывателе DVD со временем могут выходить из строя. В этом руководстве показано, как заменить аудио-видео разъёмы на вашем проигрывателе DVD.
Шаг 1
Отверните три винта Phillips №1 длиной 6,4 мм на задней панели устройства крестовой отвёрткой.

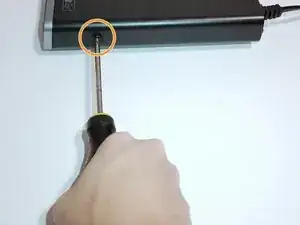

Отверните винты Phillips №1 длиной 6,4 мм на каждой боковой панели устройства.
Шаг 2

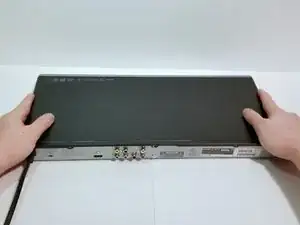

Снимите верхнюю крышку DVD, крепко удерживая проигрыватель с обеих сторон.
Сдвиньте верхнюю крышку в сторону задней части проигрывателя.

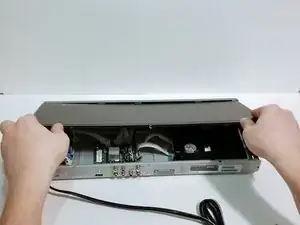

Поднимите заднюю половину верхней крышки вверх и снимите её с проигрывателя.
Шаг 3

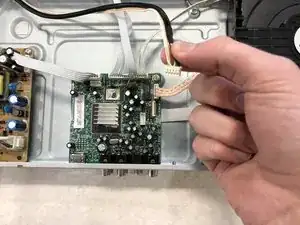

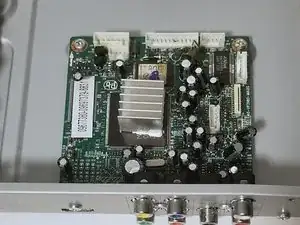

Отключите один ленточный кабель и пять объединённых кабельных разъёмов, подключённых к материнской плате.
Шаг 4

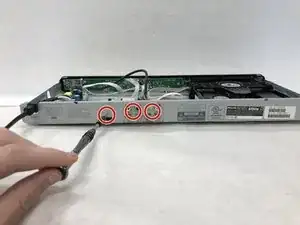

Отверните три винта Phillips №1 длиной 4,76 мм, расположенные на задней панели проигрывателя DVD.
Шаг 5

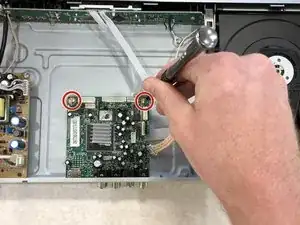

Отверните два винта Phillips №1 длиной 7,94 мм, крепящие материнскую плату.
Шаг 6

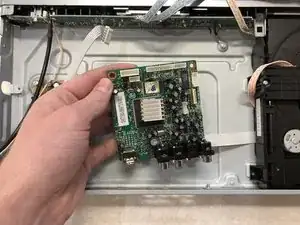

Извлеките материнскую плату из проигрывателя DVD.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
