Замена материнской платы Philips DVP642

Снимите четыре винта Phillips 7.5 мм с обеих сторон (по 2 с каждой стороны).

Снимите пять винтов Phillips 7.5 мм с задней панели устройства.

Поднимите верхнюю панель с задней стороны и снимите. Она должна легко снять без усилий. Спереди есть выступ, поэтому Вам может понадобиться немного сдвинуть верхнюю панель назад, чтобы снять ее.

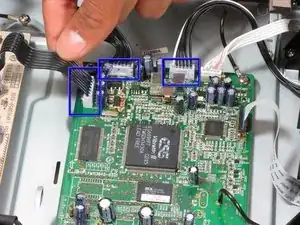

Найдите первые три ribbon wires.

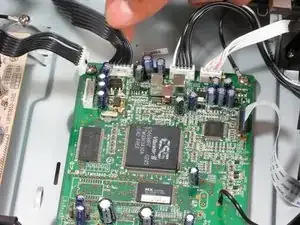

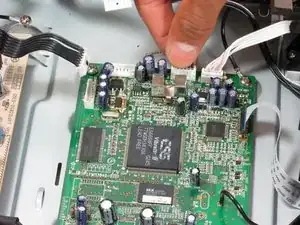

Снимите ribbon wires, крепко схватив их как можно ближе к пластиковому концу и потянув.

Будьте осторожны, но уверенно тяните, чтобы не оторвать провода от конца.

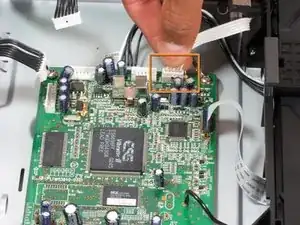

Снимите четвертый ribbon wire, как в шаге 2.

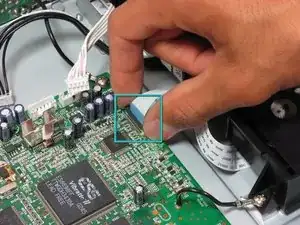

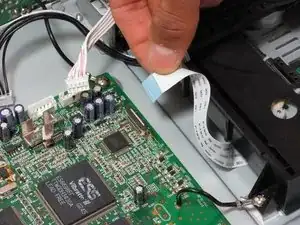

Снимите пятый ribbon wire, крепко схватив обе стороны черного зажима и потянув вверх. При повторной установке тяните черный зажим вверх, вставьте ribbon wire и опустите черный зажим вниз.

Снимите следующие винты:

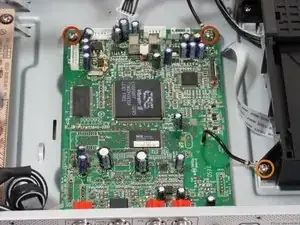

Винты Phillips 7.5 мм (2), которые удерживают материнскую плату к нижней панели. Винт в верхнем правом углу также будет соединен с заземляющим проводом, его можно снять.

Снимите винт Phillips 7.5 мм в нижнем правом углу, который прикрепляет заземляющий провод к дисководу.

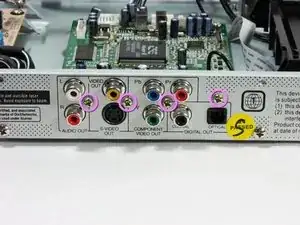

Винты Phillips 7.5 мм (4) снаружи устройства возле разъемов ввода/вывода.

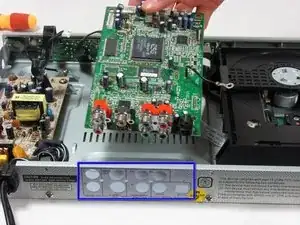

Снимите материнскую плату, потянув ее назад, а затем вверх осторожно.

Разъемы ввода/вывода должны легко вынуться из отверстий в задней панели.
