Замена конденсатора (C316) в Philips DVP642

Если ваш DVD-плеер Philips DVP642 не включается, но индикатор ожидания мигает, причиной может быть неисправный конденсатор. Конденсатор C316 является распространенной причиной неисправности у этой модели Philips, но это может не быть вашей проблемой. Этот гид должен помочь вам определить, подходит ли вам такое решение.

Замена конденсатора проста и недорога. В вашем местном магазине Radioshack должны быть такие конденсаторы или вы можете купить их онлайн за примерно 0,20 доллара (digikey.com, mouser.com, jameco.com).

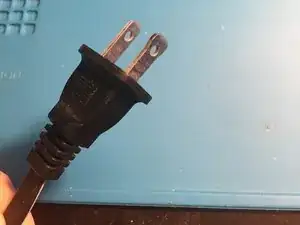

Убедитесь, что вы отключили устройство от сети перед его открытием.

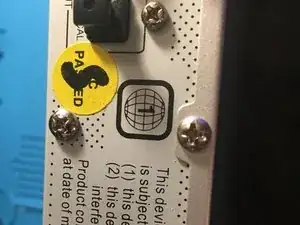

Удалите 8 винтов с крестовым шлицем. Четыре винта находятся на задней панели и по два с каждой стороны устройства.

(Необходимо удалить только винты на задней панели, которые фиксируют крышку. Например, тот, что справа на первом изображении.)

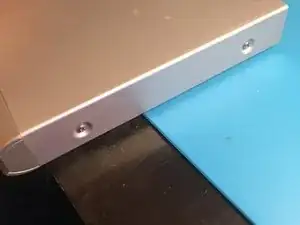

По два винта с каждой стороны.

Снимите верхнюю часть устройства. Она должна легко подниматься.

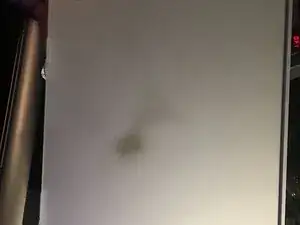

В это время полезно осмотреть внутреннюю сторону крышки для поиска подсказок. На изображении крышка от другого плеера с проблемой отсутствия питания. Неисправные компоненты оставили следы обгорания прямо над собой.

Будьте осторожны, не касайтесь каких-либо компонентов на плате блока питания. Здесь все еще может присутствовать высокое напряжение.

Плата блока питания имеет бежевый цвет.

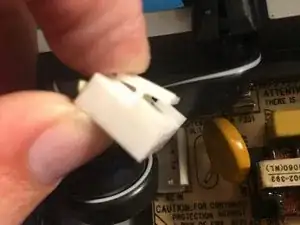

Необходимо отключить 3 ленты. Одна может быть отключена только на основной плате. (зеленая)

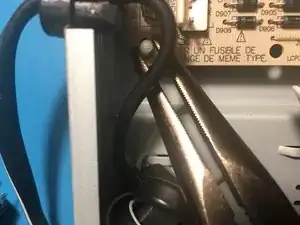

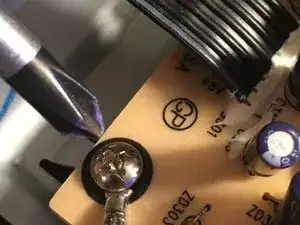

Открутите 3 крепежных винта и освободите 4-й угол платы от пластикового стояка, используя плоскогубцы.

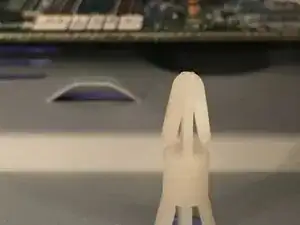

Вот лучший вид на пластиковую деталь с удаленной платой. Вам просто нужно сжать две маленькие "крылышки" вместе, одновременно поднимая плату. Будьте терпеливы, это может занять время.

Конденсаторы могут накапливать большие количества электричества. Рекомендуется потратить время на их разрядку с помощью надлежащего инструмента, а не просто отвертки. Для этого касайтесь обоих выводов резистором.

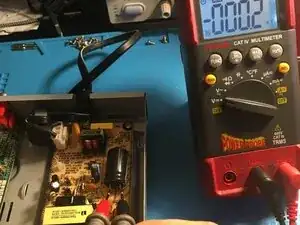

Используйте мультиметр, чтобы убедиться, что каждый конденсатор полностью разряжен.

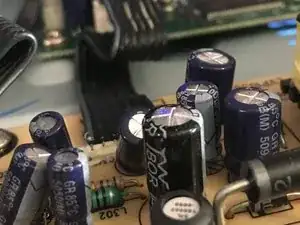

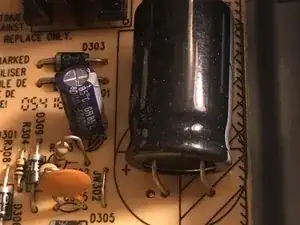

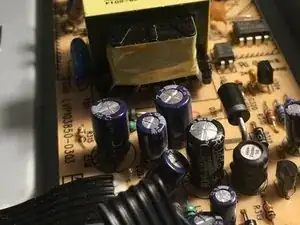

Если верхняя часть конденсатора вздулась (или полностью разорвана), это свидетельствует о его неисправности.

Если конденсатор не вздулся, он может быть неисправен. Вы можете проверить это с помощью измерителя емкости или ESR-метра.

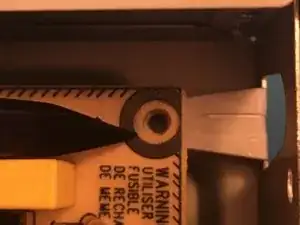

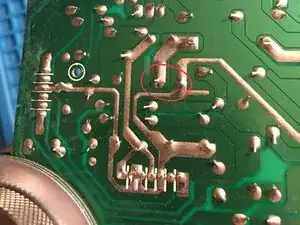

Два вывода, указанные на изображении, необходимо выпаять.

Добавьте немного флюса к соединениям припоя и придайте кончику паяльника.

Когда припой расплавится, используйте инструмент для десолдирования, чтобы удалить припой.

Удалите старый конденсатор.

Обратите внимание на ориентацию нового конденсатора. Электролитические конденсаторы, такие как этот, имеют полярность и будут работать только в одном направлении.

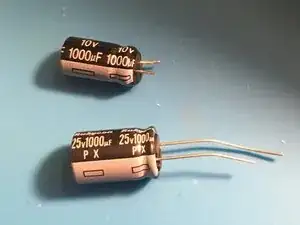

Обратите внимание, что я использую конденсатор с той же емкостью, но с более высоким номинальным напряжением. Это только увеличивает напряжение, которое конденсатор может выдержать перед выходом из строя, это не повышает напряжение в цепи. Тем не менее, важно не использовать значение ниже необходимого. Убедитесь, что вы используете правильную емкость (1000 мкФ).

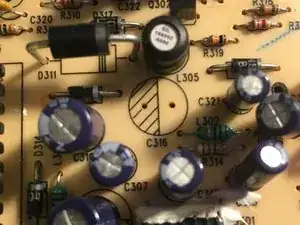

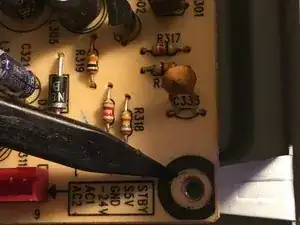

Серая линия указывает, какая сторона отрицательная. Отрицательная сторона обычно также имеет более короткий вывод. На плате "затененная" половина круга с штриховкой является отрицательной стороной.

Вставьте новый конденсатор и согните ножки наружу, чтобы удержать его на месте при переворачивании платы.

Припаяйте выводы и обрежьте избыточную длину.

Сборка осуществляется в обратном порядке разборки. Не забудьте снова подсоединить заземляющий провод под винтом, который фиксирует плату.
