Ремонт Panasonic SA-HT810V с ошибкой H02/H07

Поверните устройство на 90 градусов против часовой стрелки так, чтобы передняя панель с дисплеем была обращена к Вам.

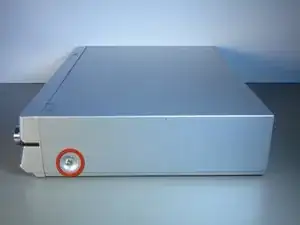

Снимите винт, расположенный с правой стороны панели, обращенной к Вам.

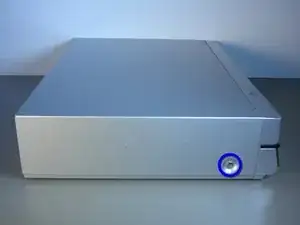

Теперь поверните устройство на 180 градусов и снимите второй винт.

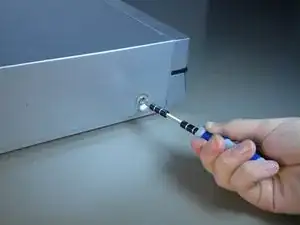

Снимайте все винты крестовой отверткой.

Поверните устройство так, чтобы к Вам была обращена его задняя часть.

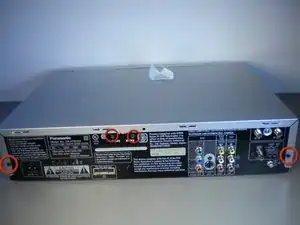

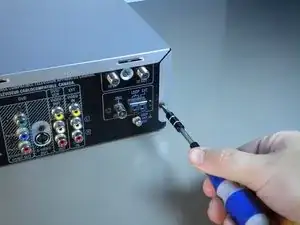

Крестовой отверткой найдите и снимите два винта, отмеченные красными кругами на первом изображении.

Перед снятием верхней крышки убедитесь, что задняя часть устройства обращена к Вам.

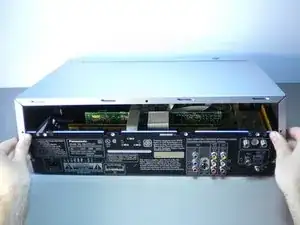

Снимите верхнюю крышку, отогнув боковые защёлки и потянув крышку к себе при одновременном приложении усилия вверх.

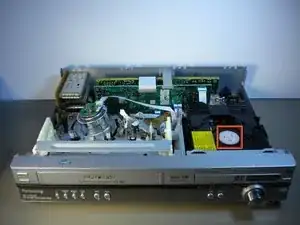

Обратите внимание: шпиндель, который необходимо смазать, находится под белым дисковым элементом, выделенным на первом изображении.

Наклоните устройство на переднюю сторону, чтобы видеть под упомянутым выше белым круговым компонентом.

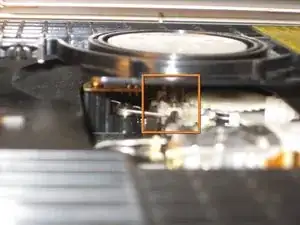

Найдите шпиндель, обведенный на втором изображении, и нанесите одну–две капли смазки 3 в 1 на шпиндель.
