Замена микрофона в Xbox Wireless Headset

Снимите левую амбушюру с гарнитуры. На этом типе амбушюры можно ухватиться за саму подушку и потянуть от центра, затем слегка приподнять — это отсоединяет мягкий гибкий пластик подушки от жесткого пластика, под который он заправлен и который удерживает его на месте.

Подушка может легко сняться, либо потребуется удерживать её большим и указательным пальцем другой руки, чтобы она не соскользнула назад; отодвинувшись примерно на дюйм от места захвата, повторяйте движение подтягивания и приподнимания один или несколько раз, пока она не освободится.

В качестве аналогии: пока не добавлена фотография для пояснения, представьте это как пуговицу. «Пуговица» — это часть наушника, с которой снимается подушка. На обратной стороне амбушюры есть «петля», заправленная под «пуговицу», как на рубашке. Материал достаточно эластичен, чтобы можно было стянуть его и «расстегнуть».

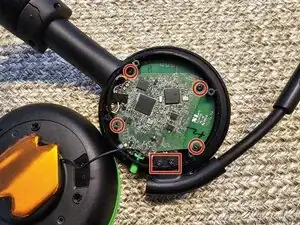

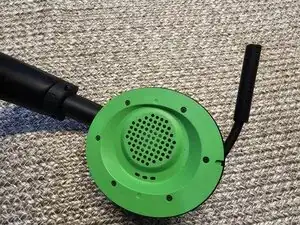

Удалите все винты крестовой отверткой Phillips 0 и Phillips 00. Всего 16 винтов в красных кружках и два в красном прямоугольнике.

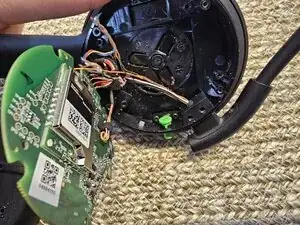

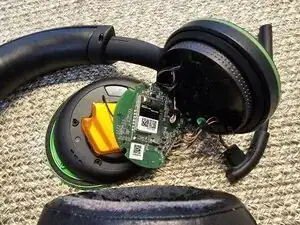

Осторожно извлеките плату и микрофон.

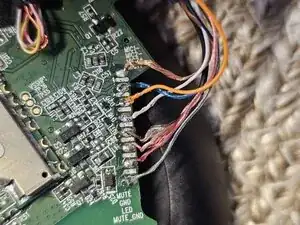

Перед продолжением сделайте чёткое фото печатной платы в месте подключения проводов (красный прямоугольник) или тщательно запишите, какие провода куда идут. Это потребуется для завершения ремонта и сборки устройства.

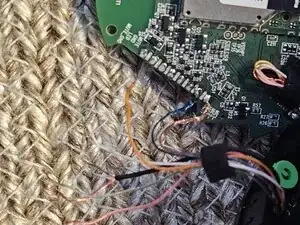

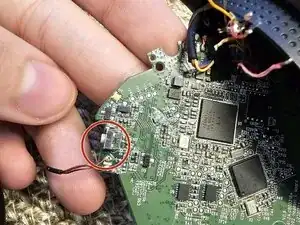

Когда будете готовы правильно заменить провода, удалите их: используйте паяльник, чтобы распаять каждый провод микрофона.

Используйте правильную технику: применяйте флюс, залудите жало паяльника и не держите паяльник в контакте с контактами дольше, чем необходимо для расплавления припоя и получения качественного соединения. Избегайте «холодных» паек, перемычек припоя и чрезмерного нагрева. Если эти термины вам неизвестны, стоит освежить навыки пайки и немного попрактиковаться прежде чем приступать к ремонту.

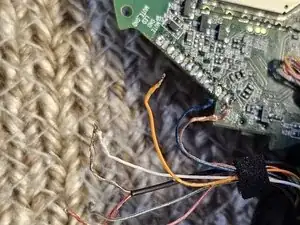

Теперь возьмите новый микрофон и припаяйте каждый провод к печатной плате, используя ваш паяльный набор (используйте сделанное ранее фото в качестве ориентира при подключении проводов).

Будьте внимательны с расположением паяльника: не повредите или не снимите крошечные SMD-компоненты и не расплавьте изоляцию на проводах. В случае повреждения изоляции лучшим решением будет переделать контакт и применить термоусадочную трубку; альтернативно можно использовать немного силиконового герметика для повторной изоляции.

Перед включением гарнитуры ОСМОТРИТЕ выполненную работу: проверьте, нет ли проводов с расплавленной изоляцией, которые могут вызвать короткое замыкание. Ищите неточные паяные соединения, где припой замыкает соседние контакты. Ваши соединения должны быть блестящими (хорошо) или серыми и зернистыми (холодные паи). устраните все проблемы.

Повторно проверьте, что провода находятся на своих местах.

Теперь включите гарнитуру и проверьте работу микрофона; если всё в порядке, аккуратно соберите устройство обратно.

Если микрофон не работает, вернитесь к началу этого шага и проверьте снова.
