Разборка накладных наушников Sennheiser HD4199

Электроника

Наиболее распространенной неисправностью наушников является поврежденный провод или амбушюра. Если повреждение находится внутри наушников или на конце провода, вам необходимо разобрать их, чтобы заменить провод или укоротить его, чтобы устранить поломку.

Шаг 1

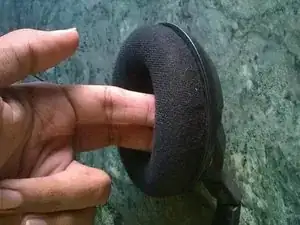

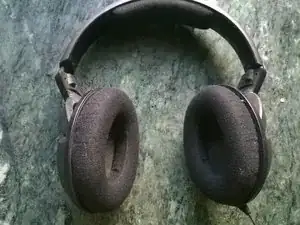

Используя два или три пальца, аккуратно потяните амбушюру.

Осторожно: действуйте медленно и постарайтесь не прикладывать слишком много усилий.

Шаг 2

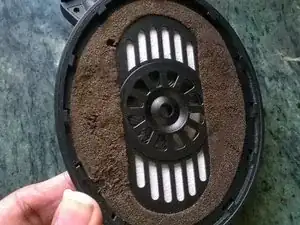

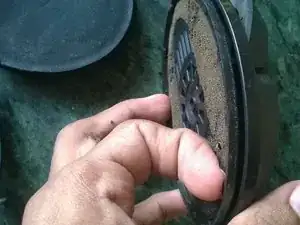

На ощупь найдите 4 винта под поролоном, по 2 с каждой стороны.

Удалите небольшое количество поролона, чтобы можно было открутить винты, и удалите их.

Шаг 3

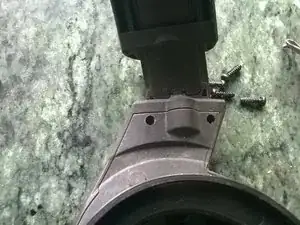

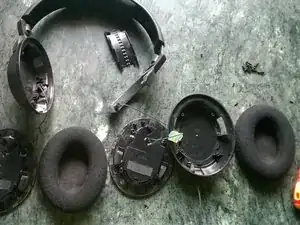

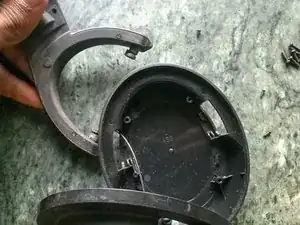

Теперь сборка динамика удерживается в корпусе лишь несколькими защелками по краям. Аккуратно выньте ее из этих защелок и удалите.

Будьте осторожны, чтобы не повредить провода.

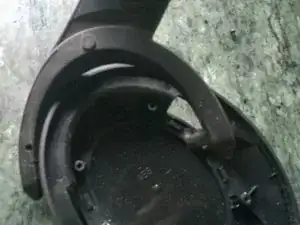

При сборке убедитесь, что вилка на дуге правильно расположена, иначе будет невозможно правильно установить лицевую панель динамика в корпус.

Также при сборке убедитесь, что лицевая панель динамика закреплена за всеми защелками.

Шаг 4

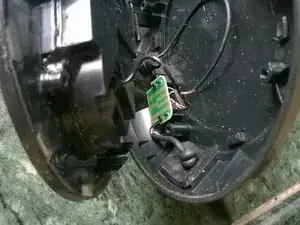

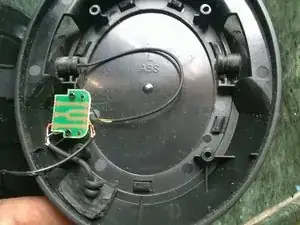

На правой стороне соединения выполнены через небольшую печатную плату. Удалите 2 винта, чтобы снять ее для перепайки или замены любых проводов.

При замене этой печатной платы следите, чтобы она была установлена правильной стороной и в правильном положении.

Если вы заменяете основной провод с разъемом на конце, убедитесь, что у вас есть подходящая защита от натяжения, чтобы предотвратить напряжение на припаянных соединениях.

Цвета проводов:

Правый: Красный

Левый: Зеленый

Общий (Земля): Золотой.
