Замена основной платы TOZO HT2
Процесс замены материнской платы на наушниках TOZO HT2 довольно сложен из‑за требуемой тщательной работы с деликатными деталями и пайки. Важно проявлять осторожность и точность при выполнении этой замены, чтобы наушники корректно работали после установки новой платы. После того как вы убедились, что подлежат замене именно плата, вы можете воспользоваться этим руководством, в котором описана последовательность действий по замене платы. Плата расположена под правой амбушюрой наушников. Отметим, что в этих наушниках установлено две отдельные платы, и данное подробное руководство специально предназначено для замены платы, находящейся в правой амбушюре. Тщательно следуя инструкциям этого руководства, вы сможете уверенно выполнить замену материнской платы и восстановить работоспособность наушников TOZO HT2.
Все винты в этом проекте — одинаковые винты с крестообразной (Phillips) головкой длиной 6,3 мм.
Шаг 1
Плотно удерживайте корпус наушников в одной руке, чтобы зафиксировать устройство, и другой рукой зажмите амбушюру, которую собираетесь снимать.
Примечание: Не применяйте чрезмерную силу при снятии амбушюры, иначе вы рискуете сломать фиксаторы, удерживающие амбушюры на месте.
Шаг 2
Поверните накладку амбушюры против часовой стрелки, пока она не отщёлкнется.
При необходимости повторите для другой амбушюры.
Шаг 3

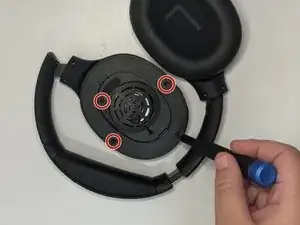

Используйте отвертку Phillips, чтобы открутить четыре винта на крышке динамика.
Поднимите крышку, не натягивая провода внутри, и отложите её в сторону, чтобы получить доступ к плате.
Шаг 4

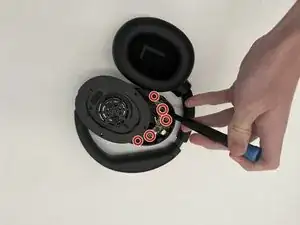

Используйте отвертку Phillips, чтобы открутить винты, фиксирующие основную плату.

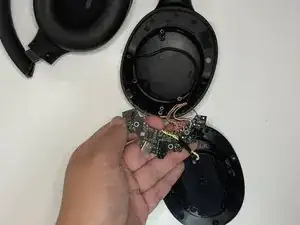

Осторожно извлеките плату из наушников, следя за тем, чтобы не тянуть и не повредить провода внутри.
Шаг 5

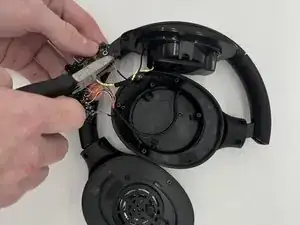

Используйте плаские бокорезы, чтобы отрезать провода как можно ближе к их соединениям с основной платой.
Шаг 6
Инструкция по пайке

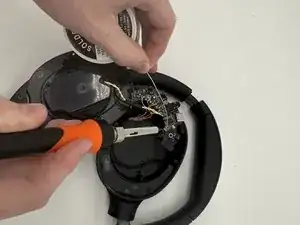

Используйте это руководство, чтобы повторно подключить провода к плате.
ОБРАЩАЙТЕСЬ ОСТОРОЖНО: паяльник становится ОЧЕНЬ горячим (до или выше 400°C или 800°F).
Надевайте защитные очки при пайке и выполняйте работу в хорошо проветриваемом помещении и/или с вытяжкой для дымов.
Уберите все возможные источники огня из рабочей зоны.
Не допускайте в комнату животных и детей.
Заключение
Для повторной сборки устройства выполните указанные выше шаги в обратном порядке.
Утильтизируйте электронные отходы в сертифицированном пункте переработки R2 или e‑Stewards.
Ремонт прошёл неудачно? Попробуйте выполнить базовую диагностику или обратитесь за помощью к сообществу Answers.
Перевод руководства с ifixit.com
