Переподключение проводки гарнитуры Logitech G430

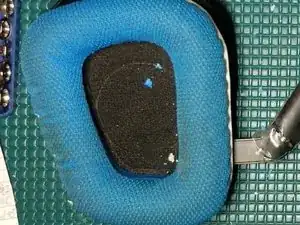

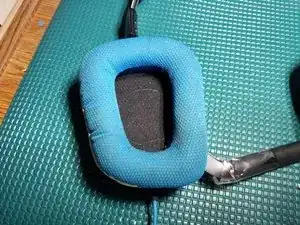

Поднимите верхний левый угол поролоновой прокладки вверх и влево, затем оттяните её от каркаса.

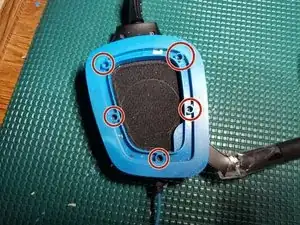

Удалите пять винтов при помощи отвертки Phillips #0.

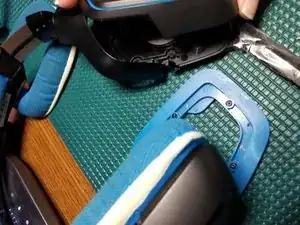

Снимите синюю панель с чашки наушника.

Разделите эти винты для удобства повторной сборки, так как винты второго слоя имеют другой размер.

Поднимите микрофон, чтобы получить доступ к пятому винту в этом слое.

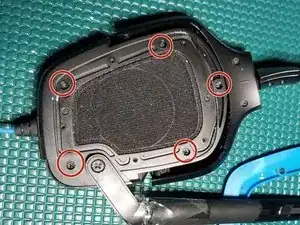

Удалите пять винтов при помощи отвертки Phillips #1.

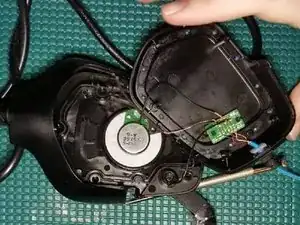

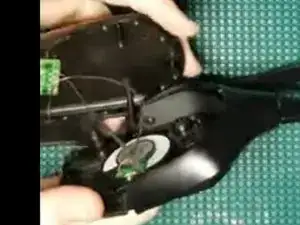

Разъедините корпус, чтобы открыть его.

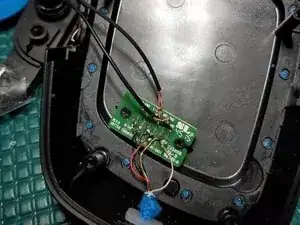

Большинство соединений выполнено с маленькой платой, расположенной у внешней части корпуса.

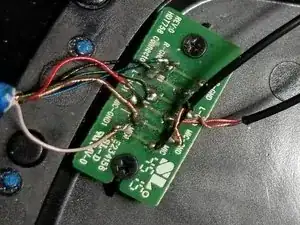

Оцените внутренние соединения. Должно быть 6 проводов, припаянных к верхней части платы, и 6 проводов, припаянных к нижней части платы.

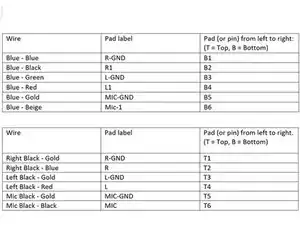

Смотрите таблицу на изображениях для списка пинов и их подключений. Пины, отмеченные как T, находятся на верхней половине платы, а B — на нижней.

Первый цвет каждого провода указывает цвет оболочки, группирующей провода. Для верхней половины сначала указан компонент, от которого идет провод.

Припаяйте любые оборванные соединения. Рекомендуется обратиться к руководству Как паять и выпаивать соединения для получения инструкции.

При необходимости можно зачистить часть изоляции, чтобы обнажить достаточно провода для повторного соединения. В крайнем случае подойдут ножницы, но лучше использовать стриппер для проводов, как описано в Зачистка проводов.

Припой является токсичным веществом, поэтому не вдыхайте его пары. Не ешьте и не пейте после работы с припоем до тех пор, пока тщательно не вымоете руки.

Провода быстро нагреваются при контакте с жалом паяльника, поэтому работайте быстро и аккуратно, чтобы не обжечься.

После того как все соединения запаяны, протестируйте гарнитуру, подключив её к компьютеру, и проверьте каждый динамик и микрофон. Если она по-прежнему не работает, возможно, вы неправильно припаяли соединение или есть другая проблема в гарнитуре или кабеле.

Соберите корпус обратно и переверните, чтобы получить доступ к отверстиям для винтов.

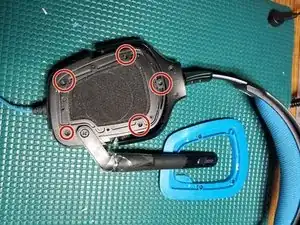

Вставьте и затяните винты нижнего слоя с помощью отвертки Phillips #1.

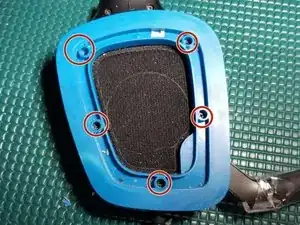

Вставьте и затяните винты верхнего слоя с помощью отвертки Phillips #1.

Верните поролоновую прокладку, сдвинув верхнюю часть прокладки по направлению вниз поверх динамиков, затем натяните нижние кромки прокладок на нижнюю часть динамиков.

Не забудьте тщательно вымыть руки после уборки рабочего места и хранения припоя.
