Замена аккумулятора на наушниках Plantronics

Красные метки показывают положения точек отламывания/фиксации внутри корпуса, которые слегка приклеены. Тем не менее корпус можно открыть без значительных повреждений с помощью маленькой острой отвертки. Фиксация на задней части гарнитуры в позиции 1 защёлкивается внутри корпуса, а не приклеена (см. защёлку на шагах 4 и 11).

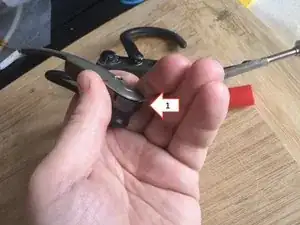

Используйте маленькую острую отвертку и аккуратно начните открывать корпус с позиции 1.

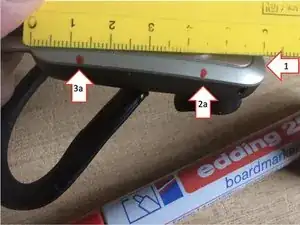

Возможно, Вы немного повредите корпус. Сначала отожмите 2a и 2b острым шлицем.

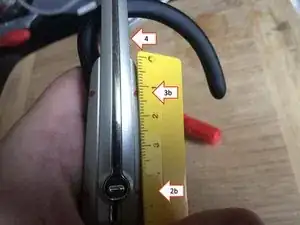

Затем отожмите 3a и 3b острым шлицем.

Очень аккуратно отожмите 4 с помощью острой отвертки.

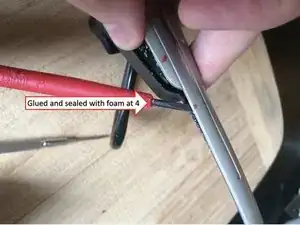

Корпус приклеен и уплотнён пеной в месте 4.

Удалите пену из корпуса.

Два провода динамиков довольно хрупкие, поэтому при дальнейшей работе с наушниками обращайтесь с ними особенно осторожно.

Если разъём питания приклеен в корпусе, то самым простым решением будет его отпаять. Если он не приклеен, отпайка не требуется.

Убедитесь, что сборка снята аккуратно.

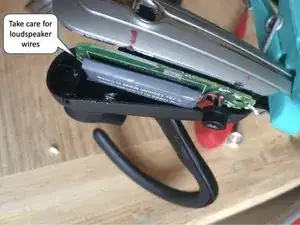

Будьте осторожны с проводами динамика.

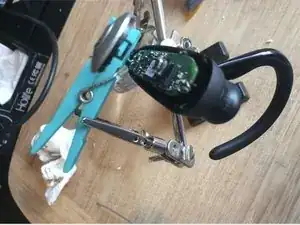

Отпаяйте положительный (+) и отрицательный (-) провода аккумулятора от платы.

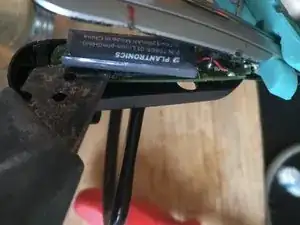

Если аккумулятор приклеен куском пены, разрежьте пену острым ножом.

Следите, чтобы не проколоть аккумулятор!

Замените аккумулятор на новый.

Аккумулятор на фото прекрасно подошёл для Plantronics B70.

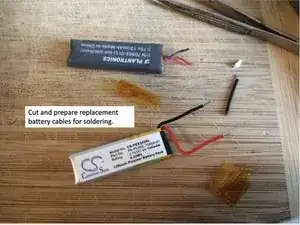

Обрежьте и подготовьте провода нового аккумулятора для пайки.

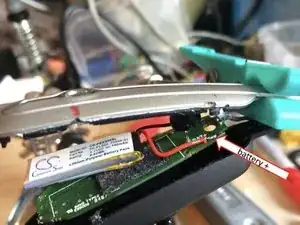

Припаяйте новый аккумулятор к плюсу (красный провод) и минусу (чёрный провод).

Зафиксируйте новый аккумулятор на пене и поместите его в центр позиции, отмеченной белой линией.

Аккуратно верните все детали на место. Припаяйте разъём питания обратно, если его предварительно отпаяли. Зафиксируйте его обратно в круглое отверстие.

Закройте корпус защёлкой 1. Чёрный и серебристый корпус лучше всего зафиксировать, используя немного прозрачной ленты вокруг корпуса.
