Замена дочерней платы TOZO HT2

Электроника

Работа с дочерней платой, как и с материнской, может быть деликатным ремонтом, требующим внимания и некоторой пайки. Следуя шагам, описанным в этом руководстве, мы предоставим вам полное объяснение того, как правильно заменить дочернюю плату. В отличие от ее предшественницы в схеме, эта плата напрямую подключена к аккумулятору, который содержит потенциально вредные химикаты, поэтому крайне важно проявлять осторожность, чтобы избежать повреждения аккумулятора. Дочерняя плата находится под левым амбушюром, близко к краю наушников. При снятии этой детали важно проявлять осторожность, так как легко повредить соединительные провода, если не обращать на это должного внимания.

Каждый из винтов для этого проекта имеет одинаковые шлицы Phillips размером 6,3 мм.

Шаг 1

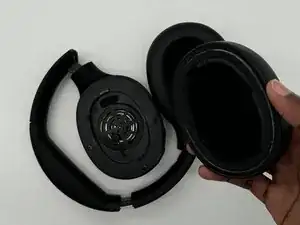

Крепко держите корпус наушников в одной руке, чтобы стабилизировать устройство, а другой рукой возьмитесь за амбушюр, который собираетесь заменить.

Примечание: Не прилагайте слишком много силы при снятии амбушюра, иначе рискуете сломать зацепы, которые удерживают накладки на месте.

Шаг 2

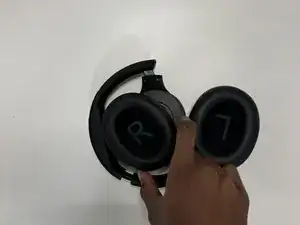

Поверните крышку уха против часовой стрелки, пока она не отскочит.

Повторите для другого амбушюра, если необходимо.

Шаг 3

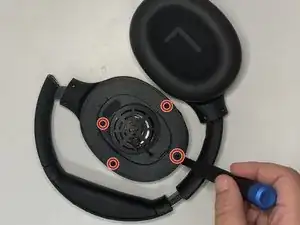

Используйте отвертку с шлицам Philips, чтобы снять все четыре винта, которые крепят крышку правого динамика.

Снимите крышку, избегая вытягивания проводов внутри, и отложите ее в сторону, чтобы получить доступ к печатной плате.

Шаг 4

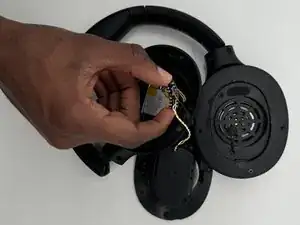

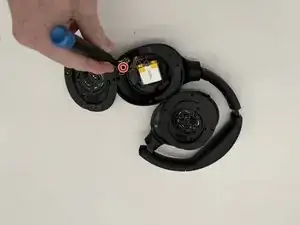

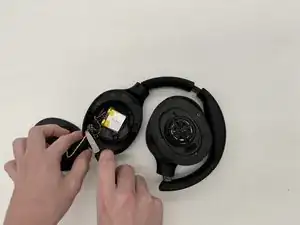

Открутите печатную плату и осторожно поднимите ее от пластиковой вкладки, на которой она установлена.

Шаг 5

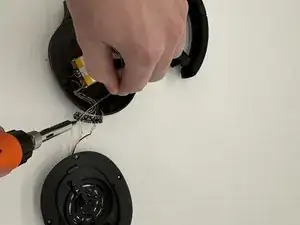

Осторожно используйте бокорезы, чтобы отрезать провода, соединяющие печатную плату и аккумулятор.

Будьте осторожны, чтобы не отрезать провода слишком коротко. В идеале, отрезайте как можно ближе к печатной плате и аккумулятору, оставляя минимальную длину провода.

Шаг 6

Перевод руководства с ifixit.com
