Замена микрофона в наушниках Sony WH-CH520
Повреждение от сильного удара или попадания воды может вывести микрофон из строя. Замена микрофона в наушниках Sony WH-CH520 — задача средней сложности, для выполнения которой потребуется базовое умение пользоваться паяльником, а также несколько инструментов и материалов.
Примечание: возможно выполнить ремонт без дополнительного припоя, если использовать тот, который уже соединяет провода и материнскую плату, однако лучше иметь запас.
Шаг 1
Удерживайте наушники одной рукой, а второй слегка зажмите амбушюру.
Шаг 2
Потяните за зажатый участок амбушюры вверх и на себя.
Отделите часть амбушюры от кромки наушников.
Полностью снимите амбушюру, потянув её вниз и от себя.
Шаг 3

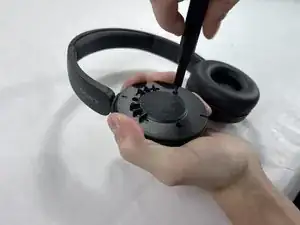

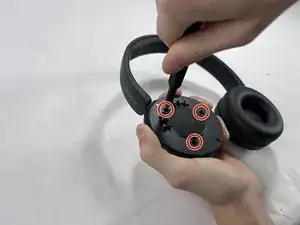

Выкрутите три винта длиной 2,5 мм из наушников с помощью отвёртки JIS #00.
Шаг 4

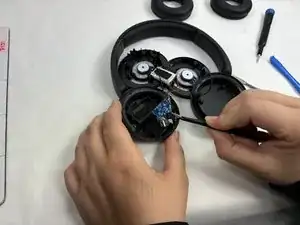

Установите один конец инструмента для вскрытия у края основания, направив сторону с крючком вверх, чтобы он упирался в крышку.

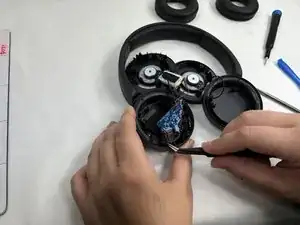

Осторожно потяните инструмент вниз вдоль края, чтобы приподнять крышку.

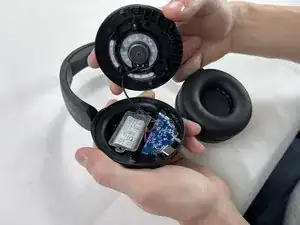

Перемещайте инструмент в разные точки по периметру основания наушников, пока не отделите крышку полностью.
Шаг 5

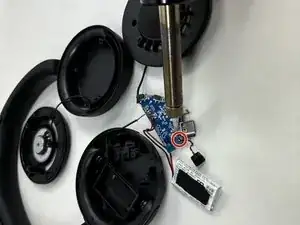

К контактам B+ и B- на материнской плате подключены два провода (один красный, один чёрный).
Сначала отпаяйте провод, подключённый к контакту B-.
Шаг 6

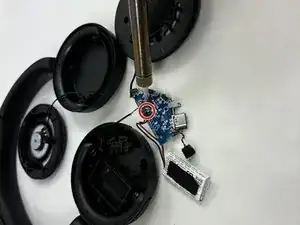

Провода подключены к контактам M+ и M- на материнской плате.
Сначала отпаяйте провод, подключённый к контакту M-.
Отпаяйте провода микрофона от материнской платы.
Извлеките микрофон с помощью пинцета.
Завершение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
