Как отремонтировать Sony MDR-ZX100

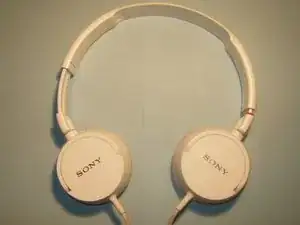

Это недорогая, но неплохо звучащая модель наушников. Драйвер (динамик) в левом канале не подавал звука.

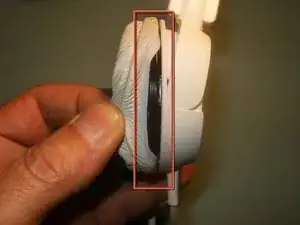

Снимите амбушюр, аккуратно потянув за него. Он просто зафиксирован в зазоре между драйвером и корпусом.

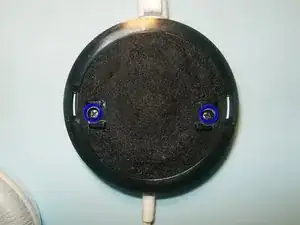

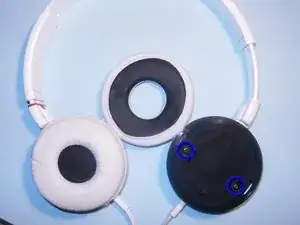

Сняв амбушюр, вы увидите два винта с крестовой шлицей, которые крепят драйвер к корпусу — открутите их.

Это два винта, которые необходимо снять.

Оба винта одинаковой длины. Нет необходимости их разделять.

Снимите драйвер с корпуса, просто перевернув его. Не тяните его за провода — это может повредить две хрупкие жилы.

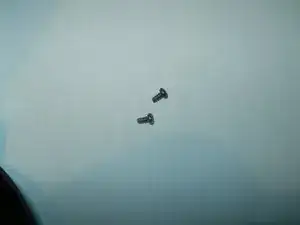

Это единственные два винта для этого ремонта. Одинаковой длины, разделять не нужно.

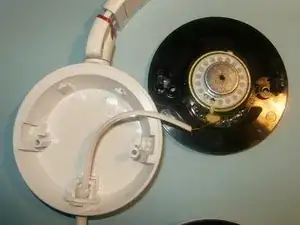

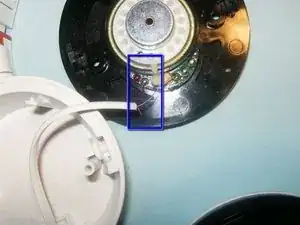

Визуальный осмотр показал оборванный провод, идущий к положительному выводу печатной платы драйвера.

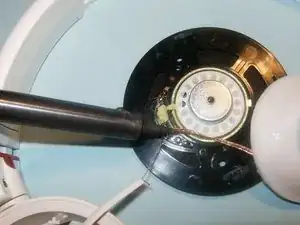

Удалите проводку с помощью паяльника и оплётки для выпаивания.

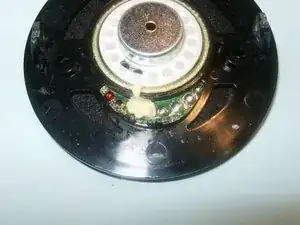

Драйвер показан с удалённой проводкой.

Оставьте существующий провод в том положении, в котором он заходит через корпус. Осторожно срежьте внешнюю изоляцию острым ножом.

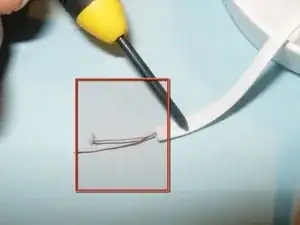

Примерно дюйм изоляции удаляется, обнажая две жилы. Медного цвета — это общий провод, красный — положительный вывод драйвера. На этих жилках нет видимой изоляции. Нет необходимости дополнительно снимать изоляцию с самих жил — тепло паяльника расплавит тонкую изоляцию.

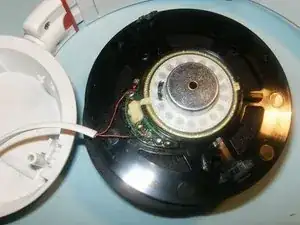

Вот две жилы, припаянные обратно к плате драйвера. Проверьте наушники перед сборкой — это подтвердит, что пайка выполнена правильно.

Соберите в обратном порядке. :-) Это быстрый и приятный проект. Неплохая пара наушников, стоимость ремонта — только около 15 минут вашего времени.
