Замена материнской платы Sony Pulse Elite Edition
Если ваши наушники Sony Pulse Elite Edition (99037) работают неправильно и вы испробовали все другие методы устранения неполадок, то дальнейший поиск не нужен. В этом руководстве описано, как заменить материнскую плату в наушниках Sony Pulse Elite Edition. Если у вас искажённое или неверное воспроизведение звука, возможно, потребуется заменить только динамик или другую деталь. Обратите внимание, что для выполнения этого набора инструкций требуется пайка.
Шаг 1
Найдите обозначение левой стороны в месте соединения оголовья и наушника.
Батарея находится в правом наушнике.
Материнская плата находится в левом наушнике.
Шаг 2
Аккуратно потяните по периметру левой амбушюры, пока она не снимется.
Шаг 3
Используйте отвертку PH00, чтобы удалить три винта Phillips 6 мм по периметру чашки наушника.
Осторожно снимите внешнюю кромку наушника с корпуса.
Грубое снятие может привести к постоянному повреждению проводов динамика.
Шаг 4

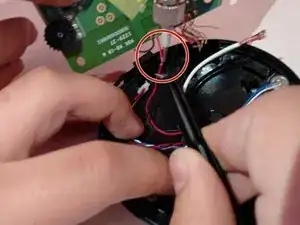

Пинцетом аккуратно извлеките красный и черный провода динамика из присоединённого разъёма.
Шаг 5

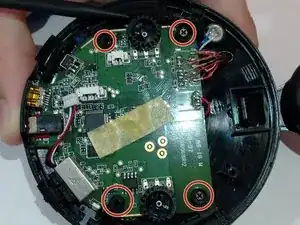

Используя крестовую отвертку #00, удалите четыре винта Phillips 5 мм с двух кронштейнов материнской платы.
Храните оба кронштейна и винты в безопасном месте.
Шаг 6

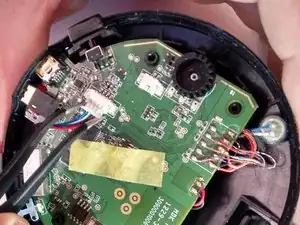

Пинцетом отстегните синий, белый и красный жгут проводов от материнской платы. Этот жгут для микрофона.
Пинцетом отстегните красный и черный жгут проводов от материнской платы. Этот жгут для динамиков.
Убедитесь, что все жгуты проводов полностью отстегнуты перед снятием материнской платы. Неполное отстёгивание может привести к постоянному повреждению наушников.
Шаг 7
Пальцем аккуратно потяните материнскую плату вверх.
Поднимайте материнскую плату только осторожно, так как к ней всё ещё подключены провода к наушнику.
Старайтесь поднимать материнскую плату прямо, иначе она может зацепиться за монтажные стойки винтов.
Шаг 8

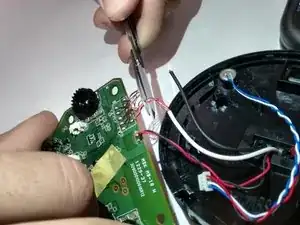

Бокорезами отрежьте все постоянные провода от материнской платы.
Снимите изоляцию с проводов на части, ведущей к наушнику, примерно на четверть дюйма от срезанных концов.
Эти провода нужно будет припаять к новой материнской плате, поэтому будет проще отрезать провода на расстоянии 1/2" от материнской платы.
Шаг 9
Снимите изоляцию с концов проводов новой материнской платы примерно на полдюйма от конца.
Припаяйте каждый провод новой материнской платы к соответствующему проводу на наушнике.
Полностью обмотайте каждое паяное соединение изоляционной лентой, чтобы оголённые провода контактировали только со своими соответствующими проводами.
Непреднамеренный контакт несовпадающих проводов может привести к возгоранию и выходу устройства из строя.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
