Замена разъёма для зарядки USB-C в наушниках Sony WH-CH520
Воздействие жидкости или попадание мусора могут повредить разъём для зарядки USB-C в ваших наушниках Sony WH-CH520. Если они не заряжаются и оранжевый индикатор не загорается при подключении к питанию, разъём может быть повреждён. Замена требует пайки и работы с мелкими электронными компонентами. Перед разборкой убедитесь, что наушники отключены от питания до начала работы, чтобы избежать травм. Следуйте приведённому ниже руководству, чтобы заменить разъём USB-C.
Шаг 1
Держите наушники в одной руке, а другой слегка сожмите амбушюр.
Шаг 2
Подтяните зажатую часть амбушюра вверх и на себя.
Снимите часть амбушюра с кромки наушников.
Полностью снимите, потянув амбушюр вниз и от себя.
Шаг 3

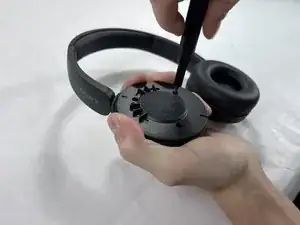

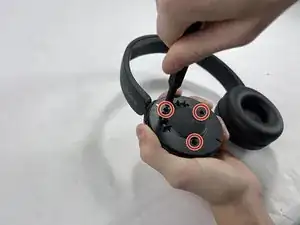

Отверните три винта 2.5 мм с правой стороны наушников с помощью отвертки JIS #00.
Шаг 4

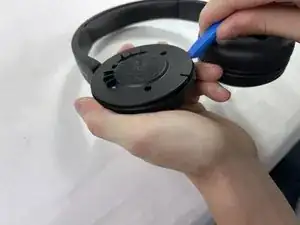

Приложите один конец приспособления для вскрытия к краю основания так, чтобы крючкообразная сторона упиралась в крышку.

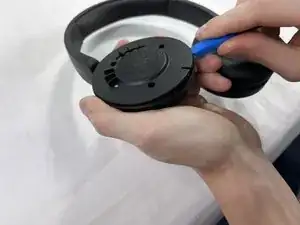

Осторожно тяните инструмент вниз по краю, чтобы приподнять крышку.
Перемещайте инструмент по разным участкам основания наушников, поддёргивая его, пока крышка не снимется.
Шаг 5

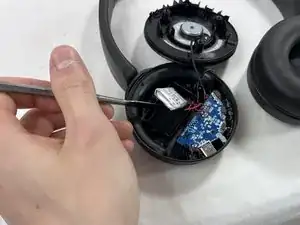

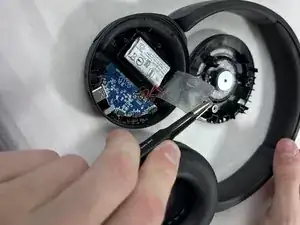

Осторожно удалите плёночный клей над аккумулятором с помощью пинцета.
Шаг 6

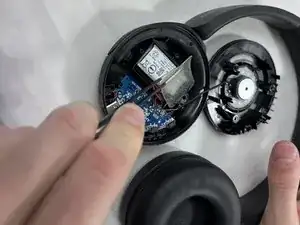

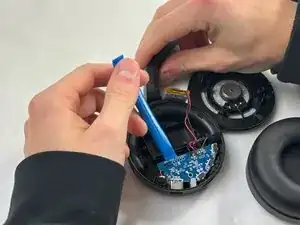

Осторожно подденьте аккумулятор и оторвите его от клея с помощью лопатки.
Аккумулятор можно положить в его гнездо, чтобы он не мешал позже
Шаг 7

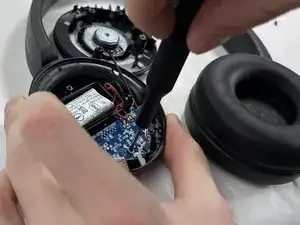

Отверните винт 2.5 мм в центре платы с помощью крестовой отвертки Phillips #00.
Шаг 8

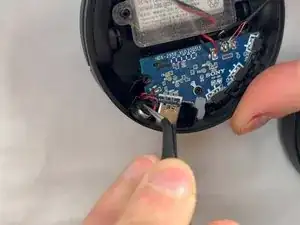

Зажмите пинцетом силиконовую оболочку, окружающую микрофон.
Вытащите её вверх и наружу из корпуса наушников.
Шаг 9

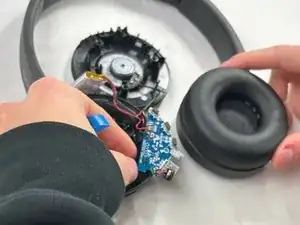

Используйте инструмент для вскрытия, чтобы приподнять материнскую плату из корпуса наушников.
Изолируйте все провода и электронные компоненты от пластиковых деталей.

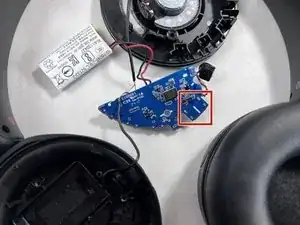

Переверните материнскую плату так, чтобы задние контакты разъёма для зарядки оказались обращены вверх.
Шаг 10

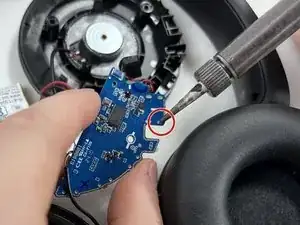

Нагрейте паяльник до примерно 350–450°F (175°C–230°C).
Разогрейте припой на каждом контакте по одному.

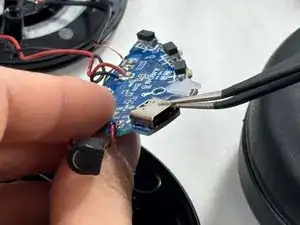

После разогрева используйте пинцет, чтобы потянуть разъём для зарядки вверх, освобождая каждый контакт от посадочного места.
Паяльник и металлические компоненты будут ГОРЯЧИМИ; соблюдайте осторожность при обращении.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
