Замена дужки Sony H.ear on 3

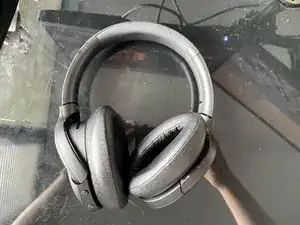

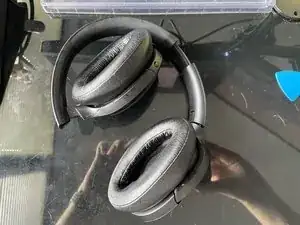

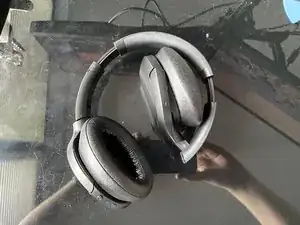

Выдвиньте правый чашку и отогните левую чашку через дужку.

Это поможет защитить другую амбушюру, пока вы работаете с этой стороной.

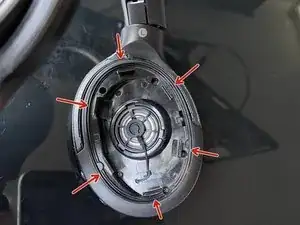

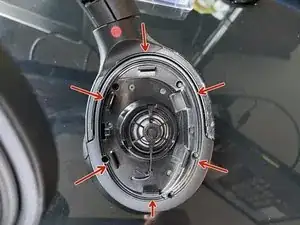

Амбушюра закреплена 6 фиксирующими защёлками в шестиугольном расположении, показанном стрелками.

Начиная с верхней части, вставьте пластик для вскрытия между кожей чашки и пластиковым корпусом, плотно вдавите и затем поверните, пока не отщелкнёте верхнюю защёлку.

Старайтесь не повредить и не отслоить кожу при этом. Удобнее поддевать в сторону корпуса динамика, а не в сторону кожаной чашки.

Продолжайте по задней стороне, вводя инструмент и поворачивая, чтобы освободить последующие защёлки, пока не сможете аккуратно оттянуть чашку.

При сборке убедитесь, что линия шва на амбушюре обращена вниз.

Убедитесь, что вы работаете с правым динамиком по индикатору на дужке.

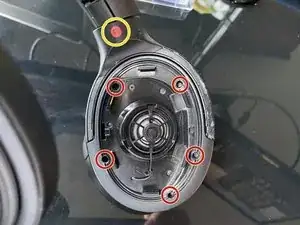

Используйте отвертку JIS #000, чтобы выкрутить 5 винтов 6 мм, удерживающих корпус правого динамика.

Аккуратно приподнимите корпус, раскрывая его как книгу снизу.

Не поднимайте корпус полностью — тачпад всё ещё подключён тонким ленточным кабелем.

При сборке убедитесь, что ленточный кабель тачпада не зажат корпусом.

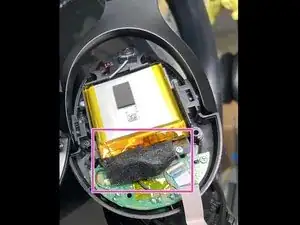

Аккуратно оторвите поролоновую ленту лопаткой и отклейте её от двух находящихся под ней кабелей.

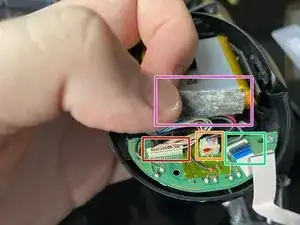

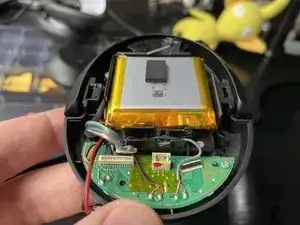

Батарея и кабель дужки были зафиксированы на печатной плате и внутренней оболочке правого динамика поролоновой лентой. ZIF-разъём тачпада расположен сбоку и не покрыт лентой.

Разъём кабеля дужки (под поролоновой лентой)

Разъём батареи (под поролоновой лентой)

ZIF-разъём для тачпада

Поролоновая лента

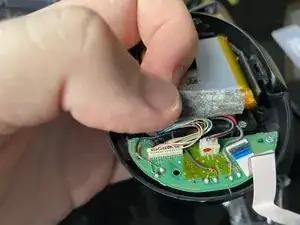

Используя пинцет, осторожно захватите и подтяните меньший разъём вверх от печатной платы, чтобы отключить батарею.

Будьте крайне внимательны, чтобы не проколоть батарею пинцетом.

С помощью лопатки аккуратно приподнимите защёлку на ZIF-разъёме на плате, подключающем тачпад.

Осторожно поднимите ленточный кабель.

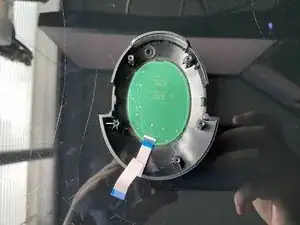

Теперь можно безопасно снять тачпад с правого динамика.

Выдвиньте левую чашку и отогните правую чашку через дужку.

Это поможет защитить другую амбушюру, пока вы работаете с этой стороной.

Амбушюра закреплена 6 фиксирующими защёлками в шестиугольном расположении, показанном стрелками.

Начиная с верхней части, вставьте пластик для вскрытия между кожей чашки и пластиковым корпусом, плотно вдавите и затем поверните, пока не отщелкнёте верхнюю защёлку.

Старайтесь не повредить и не отслоить кожу при этом. Удобнее поддевать в сторону корпуса динамика, а не в сторону кожаной чашки.

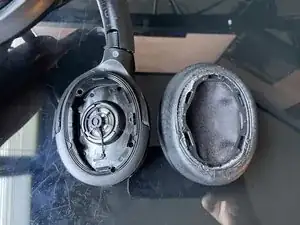

Продолжайте по задней стороне, вводя инструмент и поворачивая, чтобы освободить последующие защёлки, пока не сможете аккуратно оттянуть чашку.

При сборке убедитесь, что линия шва на амбушюре обращена вниз.

Убедитесь, что вы работаете с левым динамиком по индикатору на дужке.

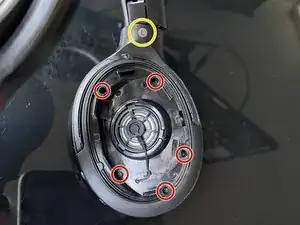

Используйте отвертку JIS #000, чтобы выкрутить 5 винтов 6 мм, удерживающих корпус левого динамика.

Не снимайте корпус и не оттягивайте его пока. Обе стороны соединены между собой припаянным кабелем.

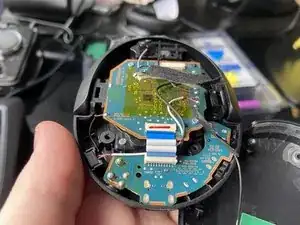

Осторожно приподнимите чашку и загляните внутрь, не снимая её полностью. Вы должны увидеть следующее:

Тонкий слой клеящей ленты, удерживающей кабель, идущий от плат к антенне NFC во внешней части корпуса.

На этой фотографии он уже отклеен.

Ещё один тонкий слой ленты ниже, удерживающий кабель дужки и кабели микрофона NC на основной плате.

Осторожно подденьте слой ленты, удерживающий кабель NFC.

В этой области на плате три слоя ленты — убедитесь, что пока вы отклеиваете только верхний слой, держащий кабель NFC.

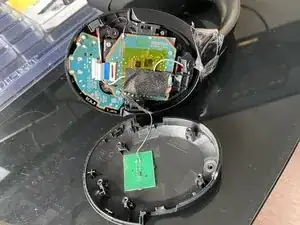

После этого должно появиться достаточно свободного запаса, и вы сможете открыть её как книгу с правой стороны.

Вы не сможете отключить кабель антенны NFC без паяльника. Будьте осторожны, если будете продолжать разбирать левый динамик.

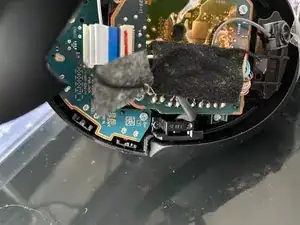

Одной рукой удерживая чашку и лицевую панель с антенной NFC, аккуратно оторвите поролоновую ленту, удерживающую кабель дужки на печатной плате ниже.

Пока отклеивайте только участок у места соединения с платой.

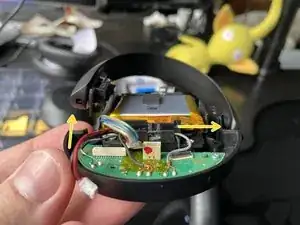

Используя заострённый конец лопатки, аккуратно подденьте края скользящего разъёма кабеля оголовья, чтобы отключить его от основной платы.

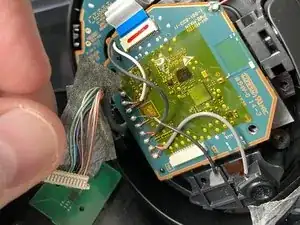

Осторожно оторвите весь кабель оголовья вместе с лентой, начиная от разъёма.

Под кабелем оголовья непосредственно находятся припаянные кабели микрофона NC, которые также могут прилипнуть к ленте. Будьте крайне осторожны в этом процессе, аккуратно отклеивая ленту от этих кабелей по мере отрыва кабеля оголовья.

На плате также есть жёлтая лента, защищающая микросхемы на основной плате от помех. Также избегайте её отрывания.

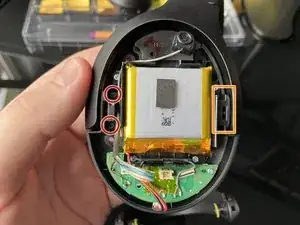

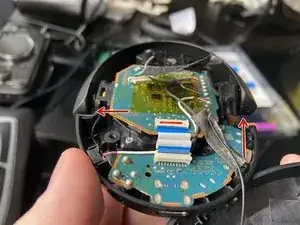

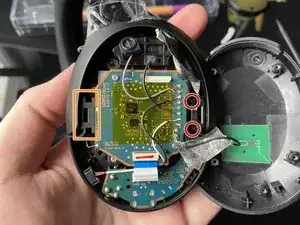

Петля оголовья состоит из двух частей:

Задняя петля, удерживаемая 2 винтами 6 мм JIS #000

Передняя петля, прикреплённая поворотным штифтом, вставленным в корпус динамика.

Отверните 6 мм винты, удерживающие заднюю петлю на корпусе динамика.

На задней петле аккуратно приподнимите петлю настолько, насколько это удобно, одновременно мягко потянув переднюю петлю наружу. Вы должны создать небольшое смещение положения петли, что важно для следующего шага.

Убедитесь, что кронштейн задней петли не лежит на основной плате на этом этапе, так как он может сдавить и повредить припаяные соединения.

Если вы не можете выпаять NFC-антенну, попытайтесь подержать или подпереть её во время выполнения этой операции, чтобы не нагружать кабель.

Осторожно приподнимите отвинченную заднюю петлю настолько, насколько это удобно, над внутренностями.

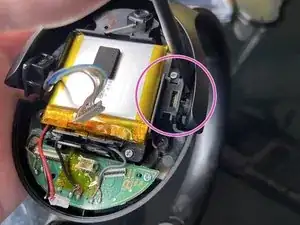

Используя дополнительный запас длины от приподнятой задней петли, аккуратно подденьте гнездо передней петли в корпусе динамика плоским концом лопатки.

Когда в отверстии сверху петли появится жёлтое кольцо, вы почти справились.

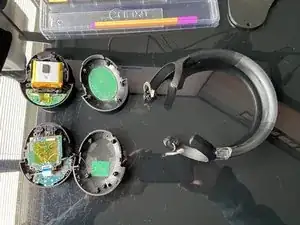

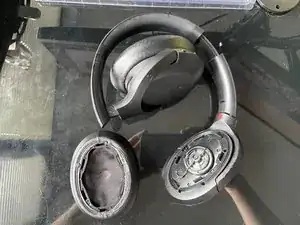

После выхода гнезда аккуратно отведите весь дугообразный элемент оголовья от динамика.

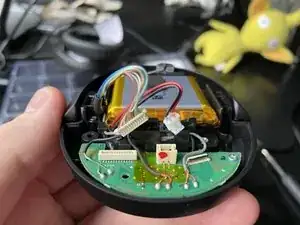

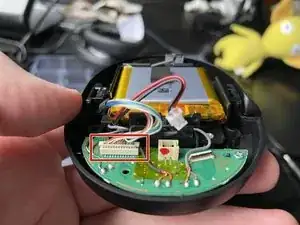

Пинцетом аккуратно захватите боковые части разъёма кабеля оголовья, затем осторожно потяните вверх и отключите его.

Будьте осторожны, чтобы не проколоть аккумулятор пинцетом.

Соединение оголовья с правым динамиком устроено точно так же, как и с левым, но зеркально:

Задняя петля, удерживаемая 2 винтами 6 мм JIS #000

Передняя петля, прикреплённая поворотным штифтом, вставленным в корпус динамика.

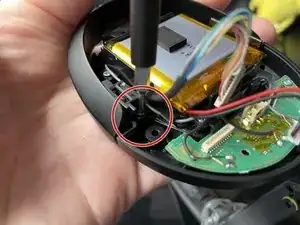

Отверните 6 мм винты, удерживающие заднюю петлю на корпусе динамика.

На задней петле аккуратно приподнимите петлю настолько, насколько это удобно, одновременно мягко потянув переднюю петлю наружу.

Вы должны создать небольшое смещение положения петли, что важно для следующего шага.

Используя ту же технику, что и для левого динамика, подденьте плоским концом лопатки гнездо, отводя его от корпуса динамика.

Когда в щели появится жёлтое кольцо, вы почти справились, продолжайте аккуратно.

После выхода гнезда аккуратно отведите весь элемент оголовья от динамика.
