Замена порта зарядки Sony WH-CH720N
В этом руководстве по ремонту описано, как заменить разъем USB-C для зарядки на левой стороне Sony WH-CH720N. Это необходимо в случае деформации/поломки разъема или при отказе зарядки.
Осторожно при работе с паяльником — наконечник ГОРЯЧИЙ.
Шаг 1
Положите наушники на стол и расположите их таким образом.
Шаг 2
Снимите амбушюр.
Проверьте вводную часть, чтобы убедиться, что вы снимаете амбушюр с правильной стороны для каждого руководства по ремонту!
Шаг 3

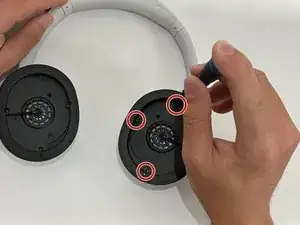

Используйте крестовую отвертку Philips №00, чтобы выкрутить четыре винта 5 мм из корпуса левого динамика.
Шаг 4

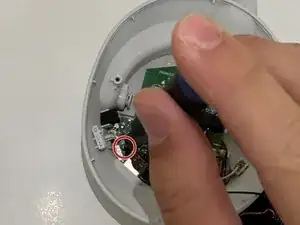

Тем же битом выкрутите два винта 3 мм с печатной платы.

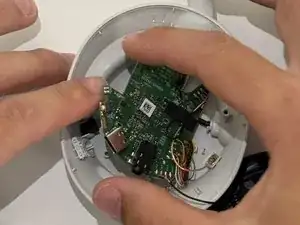

Аккуратно извлеките печатную плату.
Шаг 5

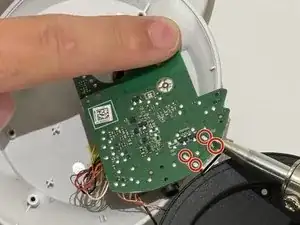

Разпаять четыре контакта, крепящие разъем USB-C.
Снимите разъем зарядки.
Шаг 6
Запаяйте новый разъем зарядки на плату.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
