Снятие материнской платы Samsung DVD-P230

Откройте лоток, нажав кнопку извлечения.

Снимите переднюю панель лотка, оттянув панель вверх от лотка.

Нажмите кнопку извлечения, чтобы закрыть лоток.

После закрытия лотка отключите питание DVD-плеера.

Выверните 3 винта на задней панели.

Поднимите внешнюю крышку вверх, затем потяните её на себя.

Спереди имеются шесть симметрично расположенных защёлок, удерживающих лицевую панель. Отщёлкните эти шесть защёлок, чтобы ослабить панель.

Снимите переднюю панель. Может потребоваться несколько попыток, чтобы одновременно отщёлкнуть все шесть защёлок.

Найдите белый зажим, который прикрепляет провод к материнской плате.

Сожмите зажим, чтобы освободить его.

Поднимите и отсоедините силовой кабель.

Сдвиньте крепление кабеля с внешней крышки.

Снимите три винта, удерживающие лоток диска.

Отсоедините силовой кабель и первые два ленточных кабеля, вытащив их прямо из разъёмов.

Аккуратно поднимите лоток диска с материнской платы.

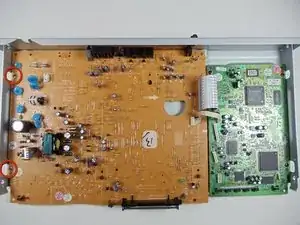

Выверните 2 винта на материнской плате.

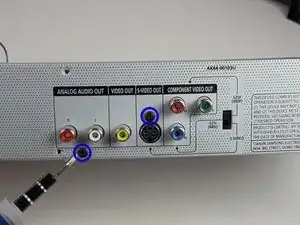

Выверните 2 винта на задней панели.

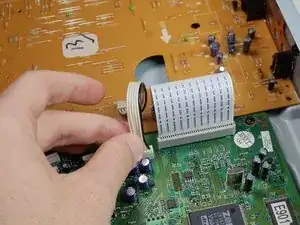

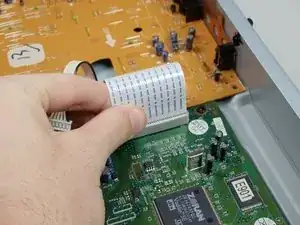

Отсоедините провода и ленточные кабели, вытащив их из соответствующих разъёмов.

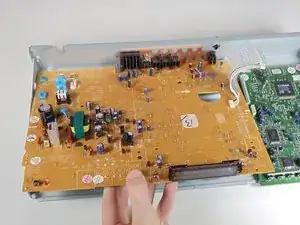

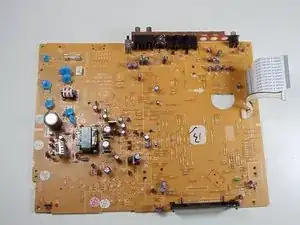

Поднимите плату и извлеките её из нижней части корпуса.
