Замена привода лотка DVD Samsung DVD-P230
Если лоток вашего Samsung DVD-P230: открывается медленно, с перебоями или не открывается вовсе, используйте это руководство, чтобы разобрать устройство и заменить либо резиновую ленту, либо мотор лотка в DVD-приводе.
DVD-привод считывает диски для остальной части проигрывателя. Если лоток неисправен, вы вообще можете не суметь вставить диск.
Имейте под рукой отвёртку Phillips #2 и будьте готовы к тому, что придётся отключать внутренние разъёмы и ленточные кабели, а также отщёлкивать некоторые пластиковые защёлки.
Не забудьте вынуть любые диски, которые могут находиться в приводе. Для шагов 1 и 2 оставьте устройство включённым в сеть и под напряжением.
Шаг 1
Откройте лоток, нажав кнопку извлечения
Снимите переднюю панель лотка, поднимая её вверх и отщёлкнув от лотка.
Шаг 2
Нажмите кнопку извлечения, чтобы вставить лоток
После закрытия лотка отключите DVD-плеер от сети
Шаг 3
Открутите 3 винта на задней панели.
Шаг 4
Поднимите наружный корпус вверх, затем потяните его на себя.
Шаг 5
Спереди панель удерживается шестью симметрично расположенными защёлками. Отщёлкните эти шесть защёлок, чтобы ослабить панель.
Шаг 6
Снимите переднюю панель. Возможно, придётся сделать несколько попыток, чтобы одновременно отщёлкнуть все шесть защёлок.
Шаг 7
Найдите белую скобу, которая прикрепляет провод к плате
Схватите скобу и сожмите, чтобы освободить
Поднимите и снимите силовой провод
Сдвиньте крепление провода с наружного корпуса
Шаг 8
Снимите три винта, удерживающие лоток DVD.
Шаг 9
Снимите силовой провод и первые два ленточных кабеля, вытащив их прямо из разъёмов.
Шаг 10

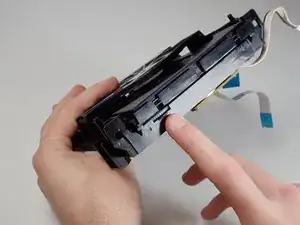

Осторожно поднимите лоток с платы.
Шаг 11
Поверните показанную маленькую шестерню справа, чтобы начать открывать лоток. Шестерня должна вращаться с относительно небольшим сопротивлением.
Шаг 12

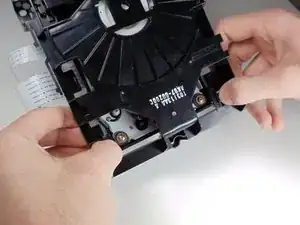

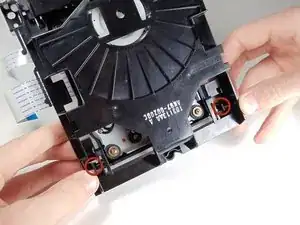

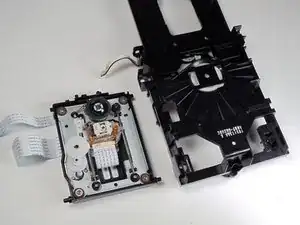

С помощью пальцев потяните показанные защёлки к сторонам лотка, освобождая внутренний лоток с оптическим блоком.
Шаг 13

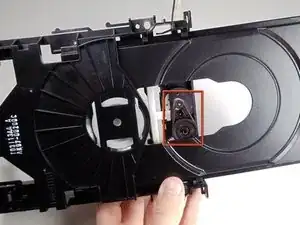

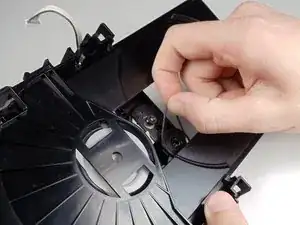

Чтобы снять мотор лотка, необходимо отстегнуть маленькую резиновую ленту, проходящую между двумя показанными шкивами.
Если резиновая лента неправильно надета на один из шкивов или порвана, это, вероятно, является причиной того, что лоток не открывается или не закрывается.
Шаг 14
Переверните лоток.

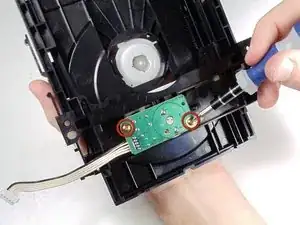

Открутите два винта, крепящие мотор к лотку.
После этого мотор легко снять и заменить.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
