Замена Ethernet-порта Roku 3

Электроника

Ethernet-порт служит временным или постоянным решением для подключения к интернету в сети, где нет Wi-Fi. Следуйте этому руководству, чтобы заменить поврежденный или неисправный Ethernet-порт.

Шаг 1

Поместите Roku 3 на стол лицом вниз и ориентируйте его так, чтобы можно было правильно читать надписи.

Шаг 2

Отодвиньте резиновую защиту в верхнем правом углу, чтобы найти винт.

Повторите то же самое с нижним правым и нижним левым углом.

Шаг 3

Удалите винты диаметром 9 мм из трех углов с помощью отвертки Hex 1.3.

Шаг 4

Откройте устройство, аккуратно отрывая нижнюю половину от верхней половины устройства.

Шаг 5

Используйте пальцы, чтобы осторожно поднять материнскую плату из верхней половины устройства.

Шаг 6

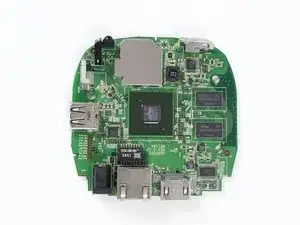

Отделите защитный экран от материнской платы, используя руки.

Шаг 7

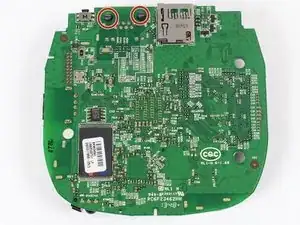

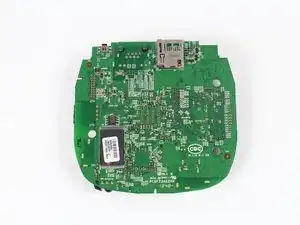

Переверните материнскую плату так, чтобы задняя сторона была обращена вверх, и почти все крупные серебристые компоненты лежали лицом вниз на столе.

Ориентируйте ее так, чтобы задняя сторона HDMI-порта находилась в верхнем правом углу.

Шаг 8

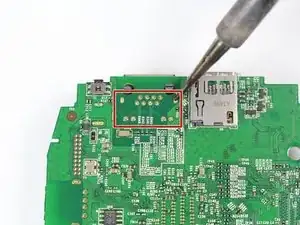

Отпаивайте все соединения порта с помощью паяльника.

Для получения дополнительной информации о пайке, ознакомьтесь с Руководством по пайке iFixit.

Шаг 9

Перевод руководства с ifixit.com
